Как правильно подключать духовой шкаф и варочную панель к электросети: пошаговая инструкция

Не знаете, как правильно подключить духовой шкаф и варочную панель к электросети? В нашей статье вы найдете полезные советы и инструкции по тому, как подключается духовой шкаф и варочная панель. Мы поможем вам разобраться с проводкой, выбрать подходящий кабель и подключить оборудование безопасно и без проблем.

При производстве ремонта на кухне очень часто возникает вопрос: как именно подключить варочную панель и духовой шкаф так, чтобы это было безопасно и не требовало больших затрат сил и денежных средств? Производители и продавцы электроприборов всегда рекомендуют доверить подключение профессионалам, но чаще всего данная услуга стоит дорого или является дополнительной опцией, навязываемой продавцом покупателю.

Как показывает практика, вопрос подключения духового шкафа и варочной панели может решить самостоятельно даже человек, который никогда не был связан с электрикой, но имеющий желание разобраться в этом и хотя бы минимальный набор инструментов.

Далее мы разберемся в этом непростом деле: как же все-таки подключить варочную панель и духовой шкаф?

Мощность электрического духового шкафа и варочной панели

Первое и самое важное, что нужно узнать для грамотного производства данных работ – это мощность подключаемых приборов.

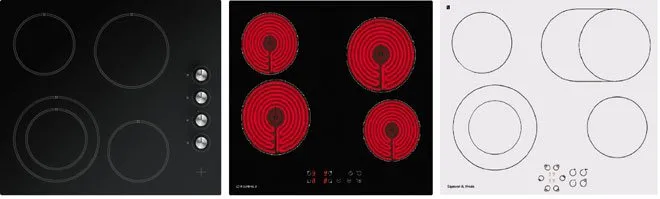

Мощность электрического духового шкафа и варочной панели связана с выбранным режимом работы прибора и количеством задействованных конфорок. Но для расчета электрической схемы подключения и последующей безопасной эксплуатации нам необходимо знать только максимальную мощность духовки и плиты, которая измеряется в Ваттах (Вт) или киловаттах (кВт).

Максимальная мощность электроприборов всегда указана на самом устройстве, на его упаковке и в инструкции по эксплуатации. Так для духового шкафа, в зависимости от его типа, модели и наличии дополнительных функций максимальная мощность варьируется от 2,5 кВт до 4 кВт, для варочной панели это значение может принимать от 6 кВт до 9 кВт.

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал.

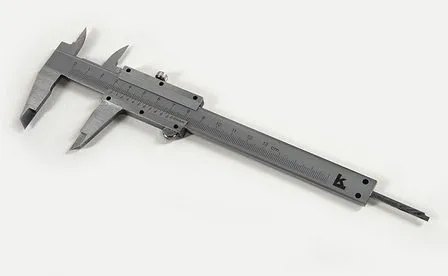

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле: S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Расчёт параметров расходных материалов

После того, как мы разобрались с мощностью духового шкафа и варочной панели, необходимо оценить состояние электрической проводки в вашей квартире (или доме) и, исходя из этих данных, составить схему подключения и рассчитать параметры и расход материалов.

Подключение духовки и варочной панели бывает двух видов: раздельное и совместное. Раздельное подключение заключается в том, что для каждого устройства от электрического щитка прокладывается отдельный кабель необходимого сечения, которое производится на стадии капитального ремонта или строительства. Этот способ является трудозатратным и невозможен при наличии чистовой отделки, но является оптимальным и самым безопасным.

Совместное подключение используют при наличии всего лишь одной линии кабеля для подключения мощных электроприборов и в условиях уже законченной чистовой отделки.

Выбор типа и диаметра сечения кабеля исходя из мощности приборов

При выборе первого вида подключения нас ожидают два варианта: обе линии уже имеются или есть необходимость тянуть электрический кабель от щитка. Но в любом из этих случаев необходимо рассчитать сечение силового кабеля, сравнить с тем, что имеется или выбрать необходимое сечение и тип для его прокладки.

Для правильного выбора кабеля необходимо знать важный момент: для электрической проводки в жилых помещениях согласно ПУЭ должен использоваться трехжильный кабель, изготавливаемый из меди, покрытый негорючей изоляцией. Алюминиевые провода в электрической проводке квартиры или дома – пережиток советского прошлого и сейчас не используются из-за наличия существенных недостатков в сравнении с медными.

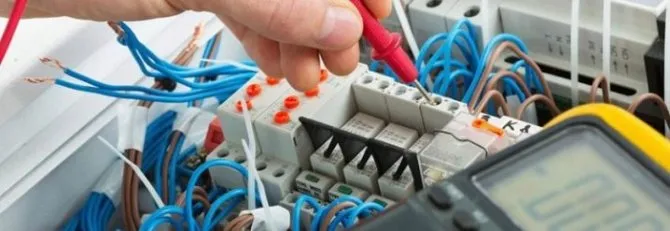

Условия для подключения плиты и духовки

Электроплитки и электродуховки не считаются энергоэкономичными (2–9 кВт). Следовательно, согласно условиям безопасного использования, надо отвести вспомогательную розетку для варочной поверхности и для духового шкафа от автомата. При этом, если электроплита и электродуховка рассчитаны на раздельное подключение к электросети, надо ставить дополнительные розетки с дополнительными выключателями на электрощите.

Присоединение к стандартной розетке, отведённой для электроснабжения чайника или любой бытовой техники, возможно при условии, что электродуховка до 3 кВт; если при монтаже розетки использовался медный трёхдольный кабель; замена в щитке стандартного выключателя на различный с током до 15 А.

Во многих квартирах на весь комплекс розеток установлен один автомат 15–25 А, и дополнительный на свет. Это может привести к тому, что при замене хоть одного автомата розетного комплекса на различный, к которому подключается устройство, будет невозможно пользоваться остальными приборами во время работы электродуховки.

Подумайте хорошо перед переходом на такой метод подключения. Взвесьте, что лучше: потратиться на новую проводку, розетку и спать спокойно или сэкономить. Оставлять в щитке обычный автомат при установке духовки на старую розетку нежелательно.

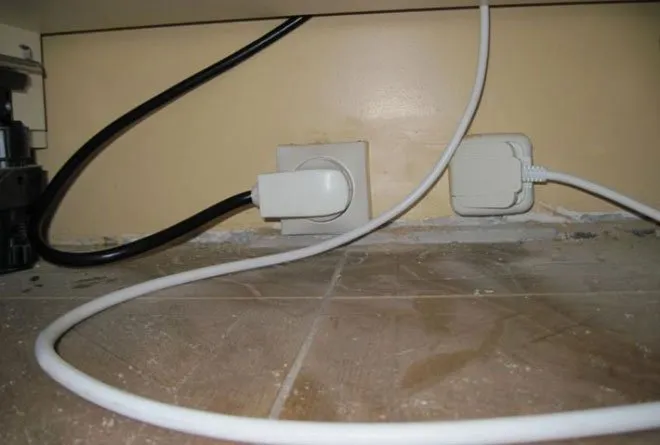

Выбор места для расположения розетки

Если выбор пал на подключение духового шкафа и варочной панели к розетке, то возникает важный вопрос: где именно её расположить? Естественно, располагать розетки над рабочей поверхностью не эстетично, поэтому необходимо найти место скрытой установки с хорошим доступом для возможности включения/отключения устройства.

Производители устройств рекомендуют не располагать розетки за подключаемыми электроприборами. Лучшим выбором места расположения будет являться нижняя часть стены на уровне цоколя кухонного гарнитура под прибором или на стене с доступом из соседнего шкафчика.

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её. Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

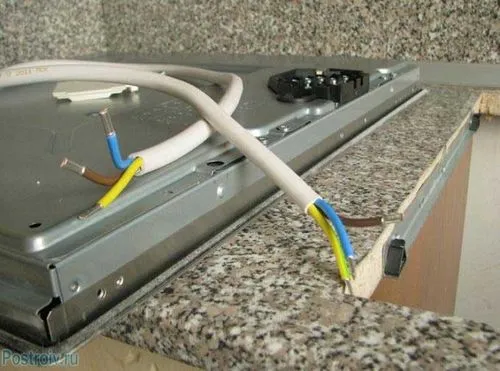

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

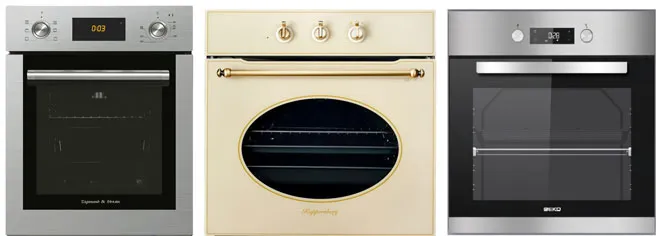

На что влияет мощность электродуховки

Следует отметить, что встраиваемая духовая печь будет расходовать гораздо больше киловатт, чем та, что стоит отдельно. Допустим, встраиваемая потребляет около 4 киловатт, а отдельно стоящая – не больше чем 3 кВт.

Мощность – это очень важный показатель, поскольку он влияет на такие пункты, как:

1. Количество потребляемой электроэнергии. Чем больше показатель мощности, тем больше кВт она будет расходовать.
2. Модели с более высоким показателем мощности приготовят пищу быстрее, нежели устройство с маленькой мощностью.

То есть, лучший вариант к покупке – это печка, потребляющая не так много электроэнергии, но при этом имеющая хорошую эффективность в плане использования и приготовления пищи. Очень часто покупают печи Электролюкс.

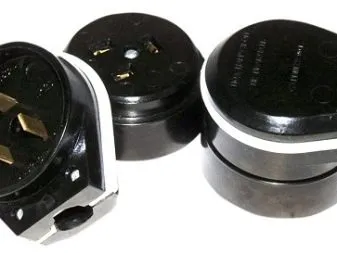

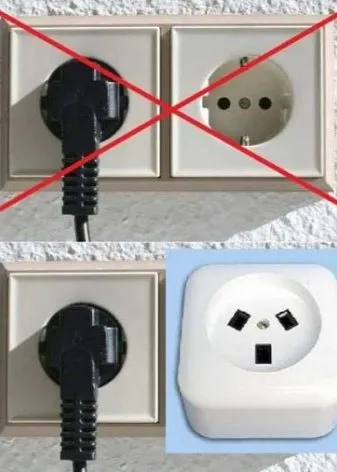

Какая должна быть розетка?

Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.

Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.

Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.

Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.

Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.

Как избежать 4 ошибок при подключении электрического для обычной розетки

Часто люди задаются вопросом о том, можно ли подключить новый духовой шкаф к розетке, которая уже довольно долгое время располагается в квартире и раньше предназначалась для включения электрического чайника, микроволновки или подобного прибора. Это делать разрешено, если хозяин дома избежит нескольких ошибок:

1. Мощность приобретенного шкафа не выше 3,5 кВт.
2. Розетка подключена трехжильным медным кабелем.
3. В электрическом щитке предварительно заменили старый автомат на диффавтомат, имеющий номинальный ток в 16 А.
4. Вилку к шкафу приходится подключать самому — в разных странах имеются различные формы розеток, а потому производитель никак не может точно угадать, какая вилка и розетка для нее у духового шкафа совпадет. При самостоятельном подключении нельзя ориентироваться исключительно на цвета жил. Крышку клеммной колодки надо разобрать, и проверить заведение проводов.

Безопасная эксплуатация

Для того чтобы пользование встроенной электродуховкой было безопасным, обязательно нужно брать во внимание силу сопротивления. Для расчёта этого параметра нам понадобится паспорт устройства, где мы можем узнать мощность печки. Количество энергии, что используется, делим на среднее значение напряжения в розетке (это значение составляет 220 Вт). А значит, мы сможем высчитать необходимую силу электроэнергии, при котором функционирование духовки будет исправным.

При газовом отоплении категорически запрещается использовать духовку, энергопотребление которой более чем 3500 Вт. Поскольку, если это правило не соблюдать, то можно чересчур нагревать духовку и будет её перегрев, перепад в напряжении и короткое сетевое замыкание. В качестве выхода из подобной ситуации поможет монтаж и подключение газового или комбинированного вида плиты (у неё расход электроэнергии меньше, но при этом блюдо готовится не так уж и долго). Также в качестве выхода может служить таймер, который сам автоматически отключит работу плиты.

Как подключить духовку

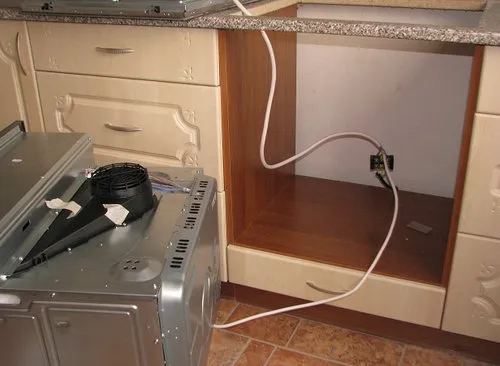

Довольно часто аппараты – и Электролюкс и Самсунг, не имеют в комплектации вилки, а только питающий кабель. Какая нужна для него розетка и штепсель определяет мощность аппарата, а как подключить – проводка на кухне. На фото – подключение кабеля.

1. В первую очередь необходимо установить, что параметры сети в квартире соответствуют требованиям прибора. Инструкция содержит таблицу заводских значений, где указываются все требования, в том числе и какая нужна вилка.
2. Штепсель, выдерживающий нагрузку, закрепляют на питающий кабель. Подключение вилки к духовому шкафу Самсунг, Bosch или Электролюкс производится одинаково. Как правило, провода маркируются разными цветами. Если провода одинаковые, фазу устанавливают с помощью индикаторной отвертки.

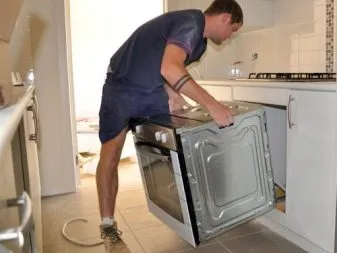

3. Духовой шкаф монтируют в нишу таким образом, чтобы между задней стенкой и стеной сохранялся зазор в 30 мм, между полом и корпусом – в 85 мм. Нужно следить за тем, чтобы между прибором и стеной не оказались газовые трубы. Прибор заметно нагревается во время готовки, а газовые трубы по условиям эксплуатации исключают теплоизоляцию.

Как подключить модель без кабеля

Некоторые аппараты, отличающиеся высокой мощностью, поступают в продажу без вилки и питающего кабеля. Считается, что прямо подключение к проводке экономичнее и надежнее, поскольку исключает лишние контакты. Если же такой метод кажется небезопасным или слишком непривычным, можно подключить вилку к духовому шкафу. Какая нужна для аппарата, нужно уточнить в инструкции.

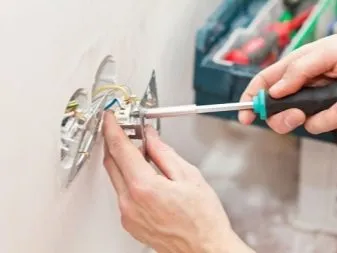

1. Устанавливают евро-розетку – на 16 или 32 А.
2. С задней части корпуса снимают защитную крышку. Здесь размещаются три провода: красный, белый и черный. Возможен еще зеленый – заземление.
3. Цветные провода соединяют с разъемами клемм, цвета шнура должны совпадать с оттенком проводов разъема: черный и красный означают переменный ток, зеленый и белый – заземление.
4. К разъему провода прикручивают винтами и оборачивают участки стыковки изолирующей лентой.
5. Затем устанавливают защитный щиток на корпус и подключают аппарат.
6. Размещают духовку с учетом тех же требований: зазор вокруг корпуса, отсутствие газовых труб.

Модель с варочной поверхностью подключается таким же образом. На фото – духовой шкаф без вилки.

Как подключить электрическую варочную панель и духовой шкаф?

Перед подключением электрической варочной панели и духового шкафа необходимо ознакомиться с инструкцией по установке и подключению, которая поставляется в комплекте с оборудованием. Также рекомендуется обратиться к профессиональному электрику для проверки и установки соответствующих проводов и предохранителей.

1. Подготовьте место для установки варочной панели и духового шкафа. Убедитесь, что место установки соответствует требованиям безопасности, указанным в инструкции.

2. Установите варочную панель и духовой шкаф в соответствующие отверстия на кухонной плите или в стену.

3. Подключите электрический кабель к варочной панели и духовому шкафу, следуя инструкции.

4. Подключите электрический кабель к электрической розетке или к главной электрической панели, следуя инструкции.

5. Убедитесь, что все соединения электрического кабеля безопасны и надежны.

6. Проверьте, что все выключатели и предохранители на главной электрической панели включены.

7. Включите варочную панель и духовой шкаф, чтобы проверить их работоспособность.

Важно помнить, что подключение электрической варочной панели и духового шкафа может быть опасным, поэтому рекомендуется обратиться к профессиональному электрику для выполнения этой работы.
