Как правильно использовать микрометр — подробная инструкция в азбуке мастера — Элитный коттеджный поселок «Никологорские дачи»

on 3 октября, 2023

Микрометр представляет собой точное измерительное устройство, предназначенное для измерения линейных размеров с высокой точностью по абсолютному методу. Для определения измерений необходимо сложить значения шкалы на стебле и барабане.

Содержание

Блок: 1/5 | Кол-во символов: 207
Источник: https://tehnouzel.ru/izmeritelnyy-instrument/kak-polzovatsya-mikrometrom.html

Устройство и особенности работы с прибором
- 1.1 Технология использования микрометра
  - Определение показаний прибора
  - Проверка точности и калибровка
Виды микрометров
- 2.1 По способу индикации
- 2.2 По области применения
Порядок проведения измерений микрометром
Настройка микрометра и проверка его точности
Настройка микрометра на ноль
Как проводить измерения микрометром и возможные сложности
Основные правила ухода за измерительным прибором – рекомендации редакции HouseChief.ru
Сколько стоит микрометр, обзор цен и основных характеристик

Устройство и особенности работы с прибором

Прибор знаком многим мастерам, по сути, это зажим с линейкой, правда, считает он по определённой системе. Если вы до сих пор не знаете, что измеряет микрометр и как с ним работать, прежде всего, необходимо внимательно изучить его устройство. Как мы видим из рисунка (фото ниже), все измерения микрометром проводятся контактным способом. Деталь зажимается в тиски и плотно удерживается в ней. Все основные механизмы микрометра расположены на скобе.

Внешний вид прибора и устройство

Принцип расчёта размеров в этом инструменте основан на таком понятии, как винтовая пара. Винт очень хорошо виден на фото. Благодаря его шагу на оси можно заметить отклонения от нулевой отметки. На стебле прибора нанесена шкала, цена её деления составляет 0,5 мм. Впрочем, ширина шага может быть разной.

Интересный факт! Винтовая пара впервые применялась ещё в XVI веке для точной настройки прицелов для пушек кораблей. Много позже, в 1848 году, французом Пальмером был получен патент на этот измерительный прибор. Однако тогда широкое применение он не получил. Почти через 20 лет Луснан Шарпе и Джозеф Браун выкупили патент и организовали серийное производство микрометров в США.

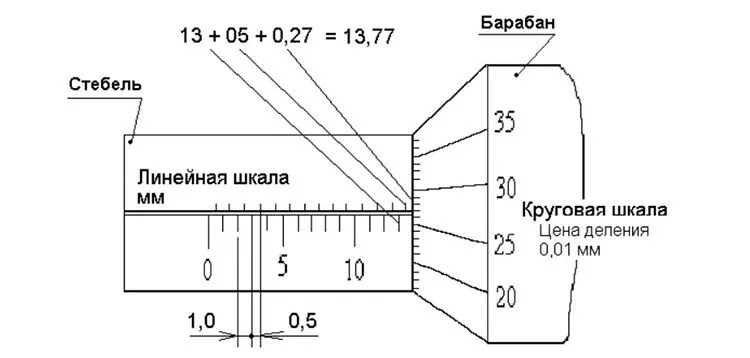

Шкалы микрометра

Микрометр имеет две шкалы:

Неподвижную на стебле. Эта шкала обычно имеет шаг деления 1 мм и ещё половинчатые (0,5 мм), которые позволяют посчитать точный размер до половины миллиметра.
Крутящаяся шкала барабана. Эти деления показывают доли миллиметра. Чтобы узнать размер детали, необходимо сложить цифры, получившиеся на неподвижном стебле, и те, что показывает крутящийся барабан.

К сведению! На крутящемся барабане 50 делений. Полный оборот его равен половине миллиметра.

Противоположная часть микрометрического винта жёстко соединена с барабаном, в конце которого нанесена трещотка. Она позволяет прижимать лапки, именно поэтому её не стоит использовать для измерения таких тонких материалов, как проволока, трещотка, её просто сплющит. Трещотка необходима для калибровки прибора. Как это делать правильно, мы расскажем ниже в статье.

Блок: 2/8 | Кол-во символов: 2049
Источник: https://HouseChief.ru/kak-polzovatsya-mikrometrom-instrukciya.html

Технология использования микрометра

Зная устройство прибора, можно более подробно узнать, как пользоваться микрометром. Схема действий здесь весьма проста, но нужно правильно придерживаться порядка выполнения операций. Для этого требуется:

Первым делом нужно установить измеряемый предмет между такими частями как пятка и микрометрический винт. При этом нужно вращать барабан, чтобы шпиндель был максимально близко к измеряемому предмету. Держать инструмент требуется левой рукой за изолированную часть дуги. В ином случае, она может нагреться от тепла тела, так что показания будут неверными;
Шпиндель понемногу следует приблизить вплоть до соприкосновения с поверхностью измеряемого предмета. Если смотреть с торца, где сделана нарезка, то крутить нужно против часовой стрелки. Это нужно делать, пока деталь не зайдет в зазор торцов. После этого можно продолжать вращение до упора о часовой стрелке. При закручивании следует держаться за нарезку на конце барабана. Когда концы упрутся в поверхность, во время вращения будет идти звук, как от трещотки;
Точный размер замеряется при помощи шкалы нониуса на барабане. Когда вы снимите данные, то нужно перевести микрометры в миллиметры;
После снятия точных размеров можно вращать все в обратном направлении, чтобы освободить деталь из зажимов.

Определение показаний прибора

Наличие нескольких шкал на одном устройстве создает трудности для тех, кто не знает, как пользоваться микрометром. Главное, правильно анализировать показания каждой шкалы:

фото:как правильно пользоваться микрометром

Указатель для шкалы «2» на стебле является торец барабана. Для круговой шкалы «3» указателем является продольный штрих «1». Шкала с цифрами показывает количество миллиметров. Ее верхняя часть без цифр – половины. Для снятия показаний отмечается последний полный штрих нижней шкалы прибора (на рисунке – черта зеленого цвета). Он указывает на целое число миллиметров.

Далее следует глянуть, есть ли справа от него на верхней шкале еще одна черта (на рисунке отмечена синим цветом). Если такова имеется, то добавляется еще 0,5 мм к имеющемуся значению. Когда идет подсчет показаний круговой шкалы «3», то в расчет берут то значение, которое совпадает с продольным штрихом на шкале «1». Чтобы более детально понять, как пользоваться микрометром видеоурок поможет получить более полное представление о данном процессе.

Таким образом, если вы поняли, как правильно пользоваться микрометром, то можно легко подсчитать сумму на втором рисунке. 17 мм на нижней шкале + 0,5 мм на верхней + 0,25 мм на барабане. Таким же образом можно понять, сколько микрометров в миллиметре, так как шкала показывает сотые доли. Итого: на нижнем рисунке микрометр показывает 17,75 мм.

Проверка точности и калибровка

Естественно, что все снятия показаний производятся при помощи поверенного устройства, показывающего точные данные. Для проверки точности используют эталоны, которые идут в комплекте. Дело в том, что для каждого предела измерений и соответствующей модели применяются свои детали. Таким образом, эталон имеет определенную длину, которая вписывается в заданный предел. Если при измерении микрометр показал нужные данные, то им можно пользоваться в дальнейшем. Но желательно делать поверку перед каждым использованием.

Учитывая все правила и предписания, здесь точно узнаете, как пользоваться микрометром, вне зависимости от его модели и диапазона измерений.

Блок: 3/3 | Кол-во символов: 3403
Источник: http://www.metalstanki.com.ua/izmeritelnyj-instrument/kak-polzovatsya-mikrometrom

Виды микрометров

Классификация микрометров зависит от целей измерения. Прибор используется для отбраковки деталей разной конфигурации.

По способу индикации

Приборы работают по одному принципу. Однако подсчёт долей миллиметра, тех самых, которые расположены на подвижном барабане, может осуществляться по-разному.

Аналоговые микрометры

Это самые простые механические приборы, об устройстве которых мы говорили выше

Главный плюс такого прибора – его долговечность. И даже если вы его уроните, то после небольшой настройки он вновь будет работать исправно. Чего нельзя сказать о цифровых или, к примеру, рычажных приборах.

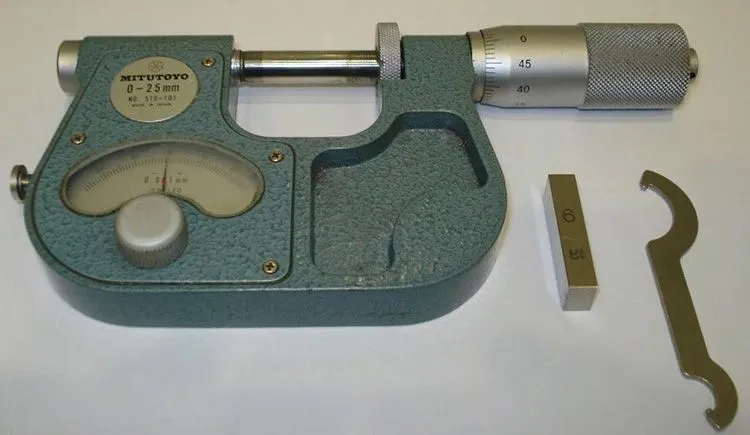

Рычажные микрометры

В этом приборе, вместо подвижного барабана, используется стрелочный индикатор

Такие приборы используются при отбраковке изделий, повышается скорость проверки за счёт того, что не надо всматриваться в шкалу.

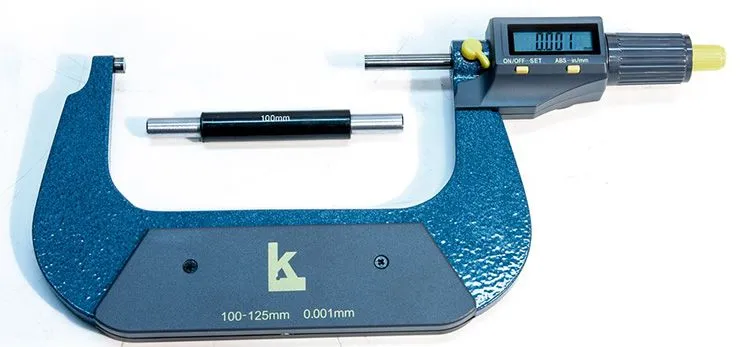

Цифровые микрометры

Цифровой микрометр Калиброн

В этом случае технология замеров ничем не отличается от аналоговой. В основе всё тот же микрометрический винт, однако, показания выводятся в виде точных цифр, что увеличивает качество измерений и практически исключает ошибки.

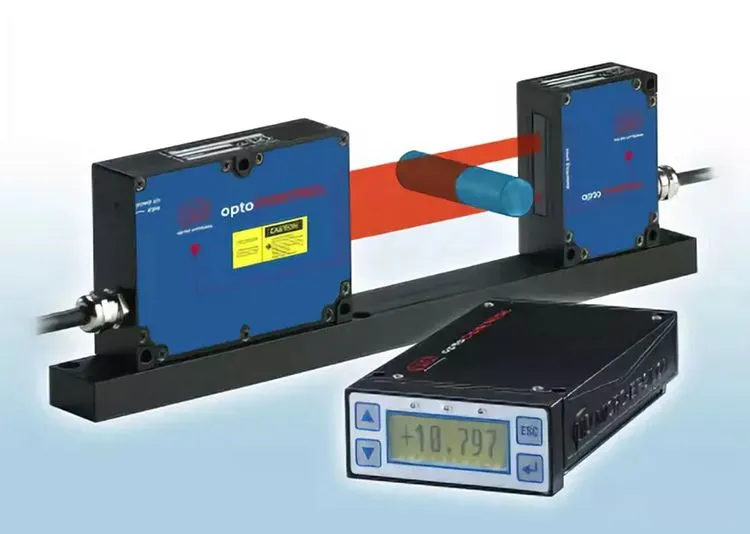

Лазерные микрометры

Самые современные, но и самые дорогие – это лазерные микрометры. Замеры производятся на основании данных, полученных после анализа отклонения лазерного луча. Специальный фотоэлемент фиксирует разницу и выводит данные на дисплей. Такие приборы требуют бережного ухода и специальной настройки. В быту их использовать нецелесообразно.

Такие приборы на данный момент считаются самыми точными. Они позволяют выдать данные о размере и диаметре детали, вплоть до тысячной доли миллиметра

Процесс измерения происходит в доли секунды. Лазерному прибору под силу измерить делать любой формы. С другой стороны, он уязвим к пыли, ударам и толчкам. Им очень сложно измерить внутренние размеры детали.

По области применения

Как мы уже выяснили, микрометр – специальный измерительный прибор. Его используют в разных областях. Именно поэтому выделяют множество вариаций микрометров для разных целей.

Гладкий микрометр

Это прибор механического или цифрового типа, которым измеряются диаметры изделий

Он очень удобен для измерения круглых и плоских деталей. Чаще всего измеряется диаметр детали или его сечений.

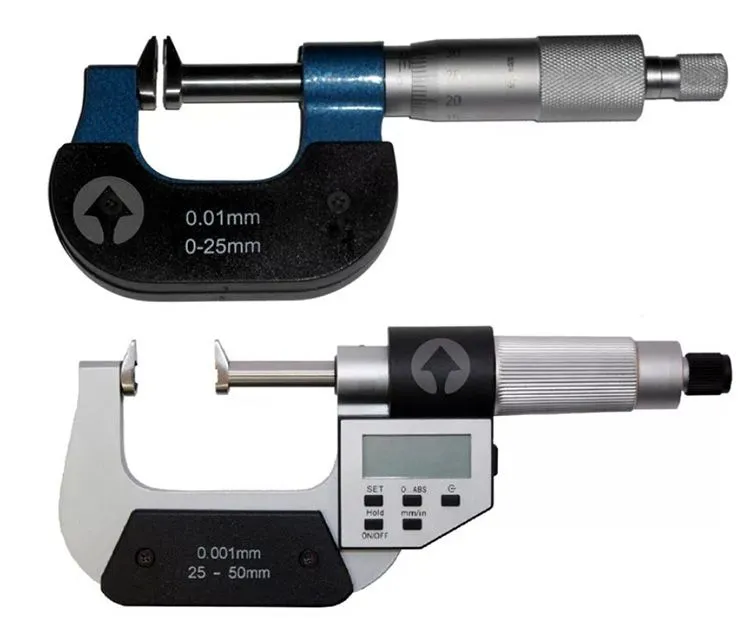

Микрометр для измерения расстояния между зубцами или зубомер

Зубомер аналоговый и электронный

Этот прибор имеет конические насадки, которые позволяют измерять ширину пазов, а также размеры зубьев шестерёнок или зубчатых колёс. Для калибровки приборов используют эталонные детали.

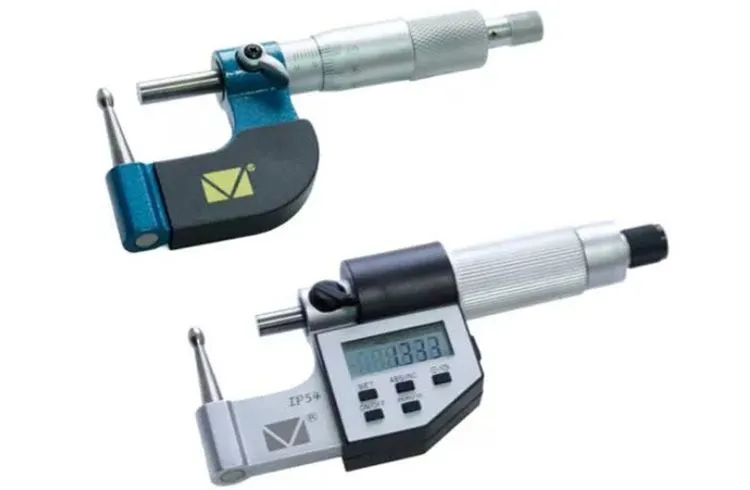

Микрометр для измерения труб

Прибор очень полезен сотрудникам управляющих компаний. С помощью микрометра такого типа измеряют толщину стен в трубах, в том числе и их износ

Для прибора существуют специальные насадки, которые могут измерить неровную и бугристую поверхность (что очень актуально, если трубы, к примеру, покрылись ржавчиной).

Микрометр для измерения толщины листов

Такие микрометры помогают измерить толщину листовых заготовок: к примеру, листы полипропилена или металлопроката

Очень часто мы покупаем изделия не той ширины, как заявляет производитель. В этих приборах винт имеет малые размеры, но более дробный шаг делений, который позволяет более точно определить размеры. Существует два варианта таких приборов:

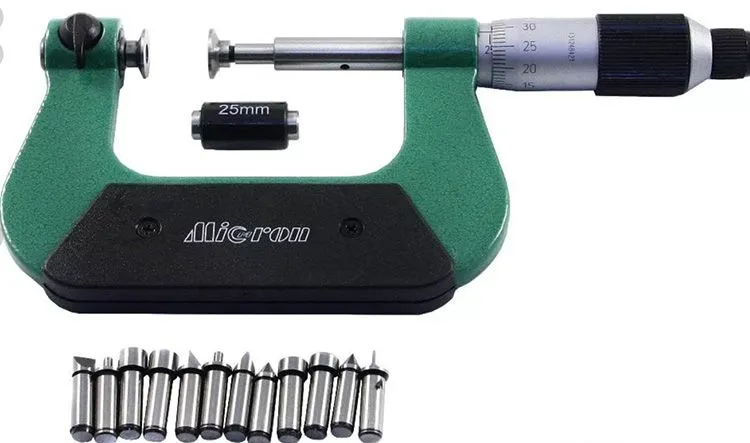

Универсальный микрометр

Особенность этого прибора в том, что он подходит для измерения разных величин. Для этого в комплекте используются дополнительные насадки

Минус в том, что насадки необходимо навинчивать, получается лишний стыковочный шов, что может повлиять на качество измерений.

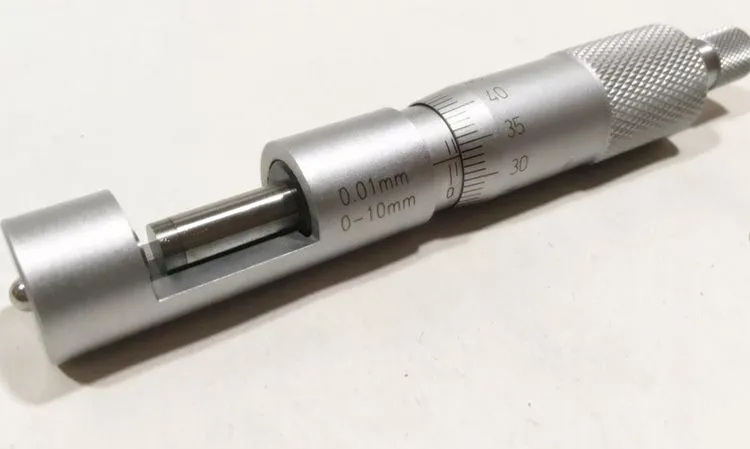

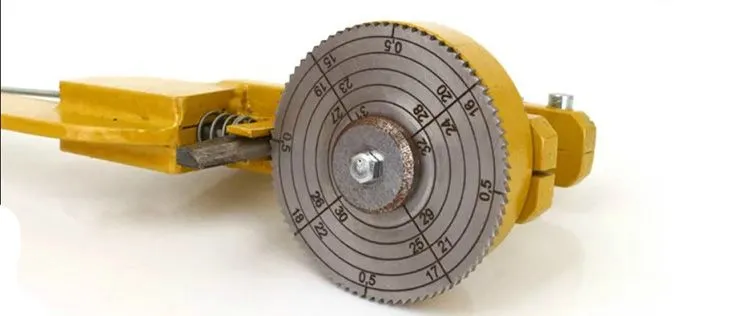

Проволочный микрометр

Прибор для измерения диаметра проволоки

Этот прибор относится к типу узкоспециализированных. Это компактный микрометр, который используется для измерения диаметра проволоки и шариков в подшипниках.

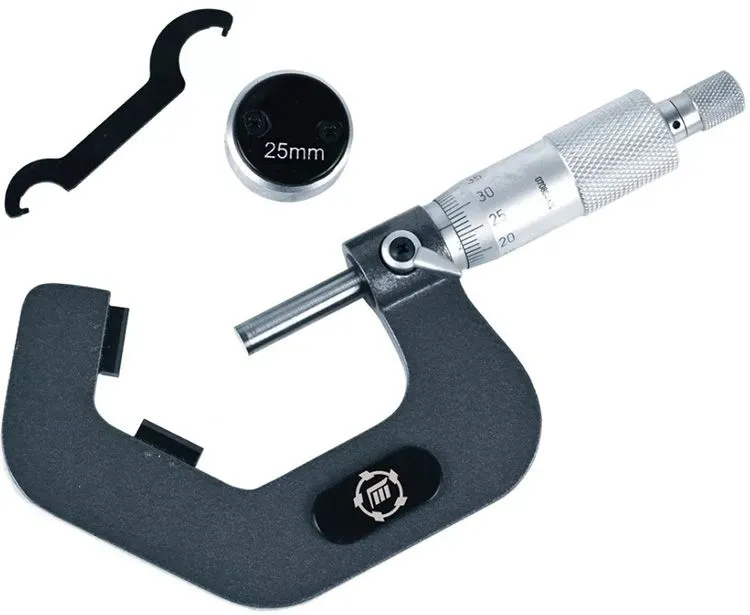

Призматический микрометр

Призматический микрометр с изогнутой скобой

Это специфический прибор, который помогает вычислить диаметр сложных инструментов, к примеру, лезвия или ножей. Насадка выполнена в виде призмы.

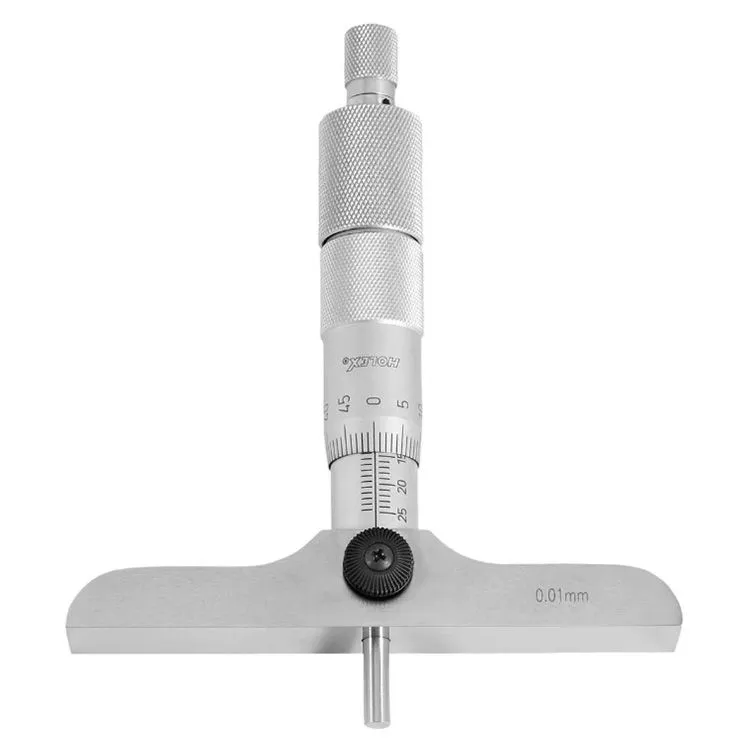

Канавочный микрометр

С помощью канавочного микрометра можно измерить, к примеру, глубину отверстия в стене (чтобы подобрать нужный саморез)

В его конструкции предусмотрен специальный щуп, который выдвигается в необходимую зону. С его помощью легко измерить глубину ям, канав, углублений.

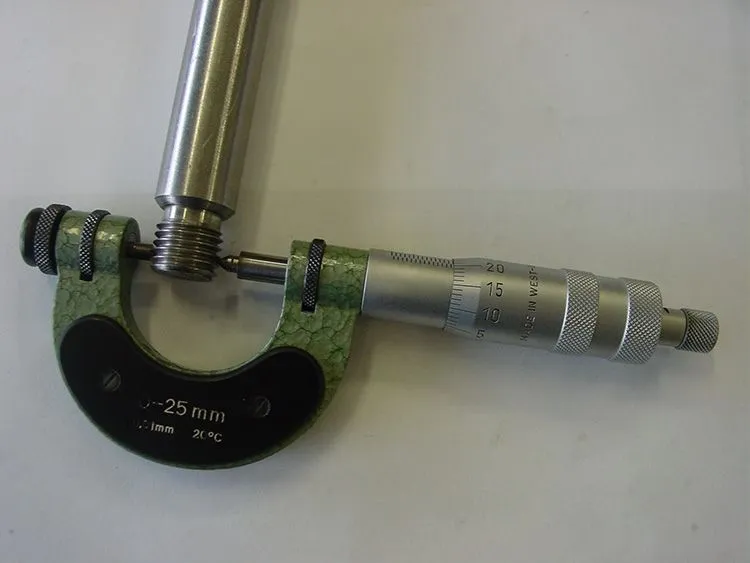

Резьбомерный микрометр

Такой прибор снабжён специальными насадками, с помощью которых можно измерять глубину резьбы

Шкала для вычислений может быть выполнена в двух вариациях: метрической или в дюймах.

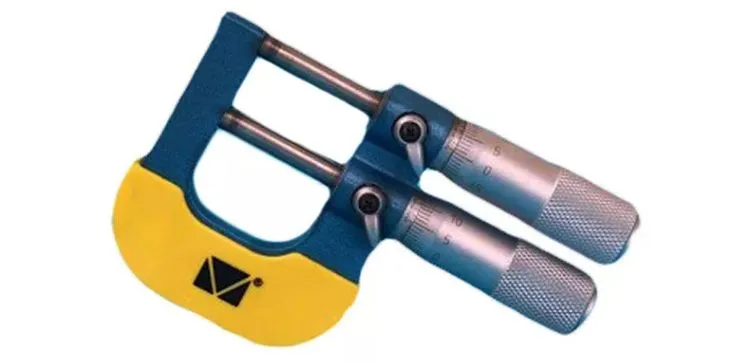

Двухшкальный микрометр

Такой прибор используется для измерения сложных деталей

Фактически это два прибора в одном. Измеряет прибор и его габариты. Иногда его называют ещё предельным микрометром.

Микрометр для горячего проката

Этот вид микрометра используется исключительно на производствах

Специализированный вид микрометра, который измеряет толщину изделия во время его прокатывания через щипцы. Для этого используется специальное колесо, на которое нанесена разметка.

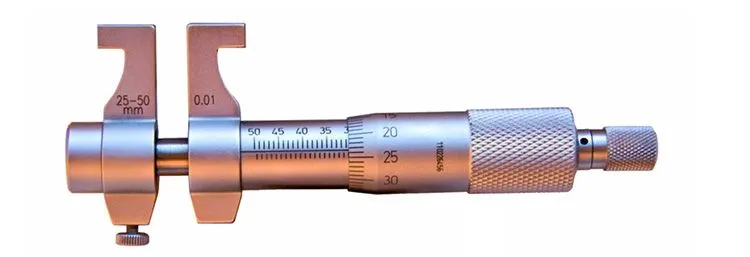

Микрометр-нутрометр

Очень полезный прибор, если вам необходимо следить за тем, как меняется внутренний диаметр изделия

Очень часто применяется в токарном деле. Когда в процессе работы нужно контролировать внутренний диаметр вытачиваемой детали.

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Перед использованием любого типа прибора его нужно откалибровать. Именно так можно проверить точность микрометра перед покупкой.

Блок: 3/8 | Кол-во символов: 5335
Источник: https://HouseChief.ru/kak-polzovatsya-mikrometrom-instrukciya.html

Порядок проведения измерений микрометром

Рабочие поверхности микрометра разводят на величину чуть большую, чем размер измеряемой детали, иначе при работе можно её поцарапать. Дело в том, что торцевые поверхности пятки и микрометрического винта имеют высокую твердость для устойчивости к истиранию.

Пятку слегка прижимают к детали и вращают микрометрический винт с помощью трещотки до соприкосновения его с измеряемой поверхностью. Трещотка служит для регулирования усилия натяга – делается обычно 3 – 5 щелчков. Положение микрометрического винта фиксируют с помощью стопорного устройства для того, чтобы не сбить показания при считывании значений со шкалы.

В процессе работы с микрометром его следует держать за скобу таким образом, чтобы была видна шкала стебля, и показания можно было снять на месте.

При измерении диаметра вала, измерительные поверхности нужно выставлять в диаметрально противоположных точках. При этом пятка прижимается к валу, а микрометрический винт, который медленно вращают трещоткой, последовательно выравнивается в двух направлениях: осевом и радиальном. После работы необходимо проверить точность инструмента с помощью эталона.

Блок: 3/5 | Кол-во символов: 1164
Источник: https://tehnouzel.ru/izmeritelnyy-instrument/kak-polzovatsya-mikrometrom.html

Настройка микрометра и проверка его точности

Проверку нулевых показаний микрометра проводят каждый раз перед началом работы, при необходимости выполняют настройку. Ниже приведена общая последовательность действий.

Проверить жесткость крепления пятки и стебля микрометра в скобе. Протереть чистой мягкой тканью измерительные поверхности.
Проверить нулевые показания инструмента. Для этого у МК-25 соединяют между собой рабочие поверхности пятки и микрометрического винта усилием трещотки (3 — 5 щелчков). Если прибор настроен правильно, его показания будут равны 0,00.

Для проверки микрометров с диапазоном измерений 25 — 50 мм, 50 — 75 мм и более используют соответствующие им эталоны (концевые меры длины), точный размер которых известен. Эталон, имеющий чистую торцевую поверхность, должен быть зажат без перекосов между измерительными поверхностями прибора усилием трещотки в несколько щелчков. Полученное значение сравнивают с известным, а при необходимости выполняют настройку микрометра в следующей последовательности.

Настройка на ноль

а) Фиксируют микрометрический винт при помощи стопорного устройства в положении с зажатой концевой мерой или соединенными вместе измерительными поверхностями.

б) Разъединяют барабан и микрометрический винт между собой. Для этого придерживают одной рукой барабан, а другой отворачивают корпус трещотки (достаточно полуоборота).

Также возможна конструкция прибора, в которой соединение барабана с микрометрическим винтом осуществлено с помощью винта или прижимной гайки с углублением. В этом случае воспользуйтесь ключом, идущим в комплекте.

в) Нулевой штрих барабана совмещается с продольным штрихом стебля. После этого барабан вновь соединяют с микрометрическим винтом, проводят новую проверку. Настройка повторяется при необходимости.

Блок: 5/5 | Кол-во символов: 1798
Источник: https://tehnouzel.ru/izmeritelnyy-instrument/kak-polzovatsya-mikrometrom.html

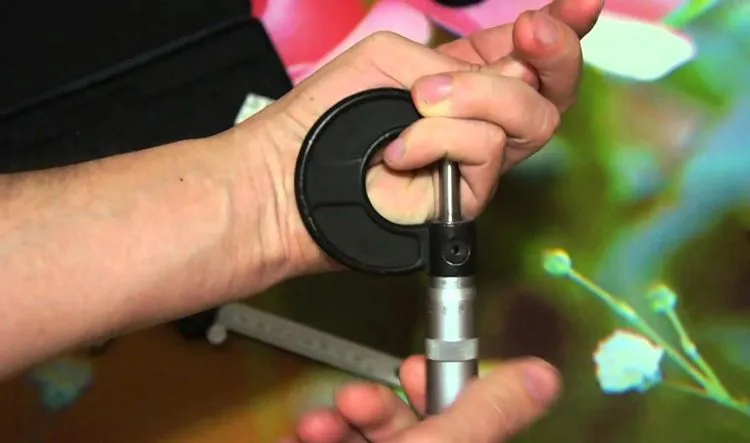

Настройка микрометра на ноль

Для примера возьмём микрометр с рабочим диапазоном 0-25. Это самый «ходовой» прибор. Как всегда, перед любой манипуляцией прибор необходимо почистить. Как это делать с помощью бумажного листа, мы говорили выше.

Далее необходимо соединить лапки прибора. Зажимаем фиксирующий винт. Это необходимо, чтобы в дальнейшем зафиксировать наш прибор на нуле. Если мы видим, что данные метки не совпадают – риски не стоят ровно на нуле, то следует подкрутить стебель, используя специальный ключ. Он обычно входит в комплект, таким образом, чтобы риски совпали.

Наша задача – ослабить барабан и выставить его деления ровно напротив нуля на стеблевой отметке

Блок: 5/8 | Кол-во символов: 671
Источник: https://HouseChief.ru/kak-polzovatsya-mikrometrom-instrukciya.html

Как проводить измерения микрометром и возможные сложности

После того как мы проверили точность прибора и в случае необходимости откалибровали его, можно приступать к измерениям. Для этого измеряемую деталь необходимо зажать в тисках аккуратно, чтобы не пережать деталь. Прижимаем, если необходимо увеличить давление на деталь, используем трещотку.

По верхней части шкалы стебля определяем количество полных миллиметров. При этом если на нижней половине последняя видимая риска находится правее, то к полученному значению прибавляем ещё 0,5 (вот зачем предусмотрено смещение нижней половины шкалы относительно верхней).

Складываем оба значения и получаем реальный диаметр детали. Пример вычислений с разными цифровыми значениями

После использования прибор необходимо протереть и уложить в специальный кейс.

Блок: 6/8 | Кол-во символов: 801
Источник: https://HouseChief.ru/kak-polzovatsya-mikrometrom-instrukciya.html

Основные правила ухода за измерительным прибором – рекомендации редакции HouseChief.ru

Замер диаметра поршневого цилиндра на автомобиль марки ВАЗ

Для полноценной работы микрометра и увеличения срока его службы важно следить за сохранностью прибора и чистотой его деталей и механизмов. Перед каждым использованием протираем поверхность губок пятки. А также проверяем точность калибровки. Если показания сбились, то прибор необходимо перенастроить. Именно эта ошибка чаще всего возникает у тех, кто начинает пользоваться прибором.

Важно! Трещотку используйте только в том случае, когда деталь имеет твёрдую и крепкую структуру. В противном случае сверхдавление может деформировать измеряемую деталь.

Блок: 7/8 | Кол-во символов: 694
Источник: https://HouseChief.ru/kak-polzovatsya-mikrometrom-instrukciya.html

Сколько стоит микрометр, обзор цен и основных характеристик

Купить микрометр можно в любом строительном магазине. Перед покупкой обязательно проверьте прибор на точность измерений. Для удобства мы использовали таблицу с указанием цен на самые популярные модели микрометров.

Модель	Характеристики	Средняя стоимость (по состоянию на июнь 2018 г.), руб.
Микрометр цифровой КАЛИБРОН МКЦ 50	Микрометр с электронным циферблатом. Две системы исчисления: метрическая и дюймовая. Погрешность – 0. Шаг измерения: 0,001 мм.
Механический микрометр МАРТИХ 0-25 мм	Аналоговый микрометр. Материал − инструментальная сталь. Шаг измерения: 0,01 мм.	950
Микрометр ЗУБР ЭКСПЕРТ МК 25	Гладкий аналоговый микрометр, оборудован термозащитными прокладками 1 класса точности. Шаг измерения: 0,01 мм.	970

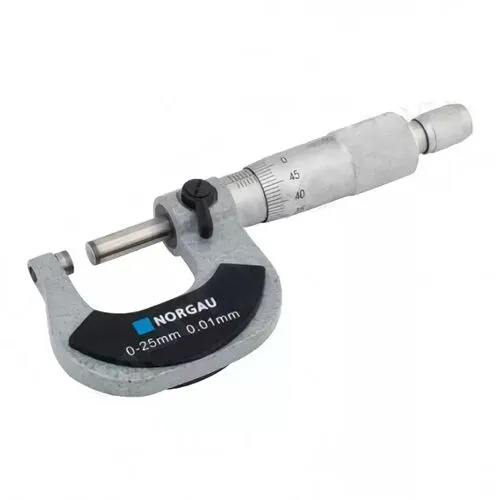

NORGAU 0-25mm-0,01mm	Стебель и барабан микрометра покрыты матовым хромированием, что защищает от возникновения коррозии. Шаг измерения: 0,01 мм.

В завершение статьи предлагаем вам посмотреть видеоурок, как пользоваться микрометром.

Блок: 8/8 | Кол-во символов: 1004
