Узнайте, как корректно визуализировать фотореле на схеме! В статье «Как показать фотореле на схеме: символ и обозначение датчика освещенности» мы предоставляем вам понятное объяснение и символ для обозначения фотореле на схемах. Преобразуйте вашу работу с электрическими системами, научившись правильно использовать обозначение фотореле на схеме.

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

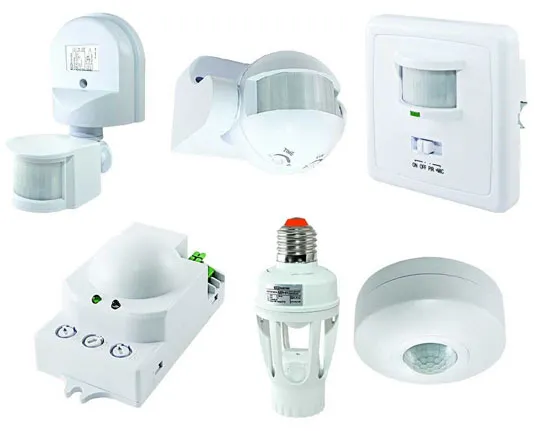

Для удобного управления осветительными приборами и снижению затрат на пользование электрической энергией пользователи всё чаще стали прибегать к использованию автоматических управляющих устройств на основе датчиков движения различной конфигурации. Монтаж таких приборов производится по определенным схемам, которые мы рассмотрим в данной статье.

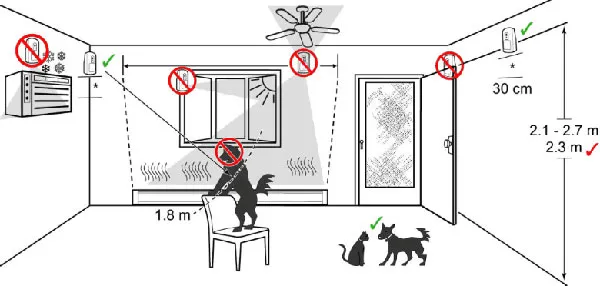

Выбор места установки датчика движения

Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.

Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.

При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры).

Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.

Обозначение выводов датчика движения

Для того, чтобы понять, как подключить датчик движения в цепь для управления освещением, нужно понимать несколько важных аспектов: с каким напряжением работает данный тип устройства и как маркируются выводы датчика, к которым будет производится подключение питающих проводов и прибора.

Стандартные датчики движения рассчитаны для работы в сети переменного тока 220В, но встречаются варианты, которые работают от 12В постоянного тока (для управления светодиодными лентами) и радио датчики, которые питаются от аккумулятора и служат для отправки сигнала на управляющее устройство.

Маркировка выводов на устройстве обычно выполнена на самом корпусе с помощью тиснения на пластмассе или с использованием специальных наклеек. Схема подключения также выполняется на корпусе, а также в руководстве по подключению, настройке и эксплуатации данного устройства.

Стандартные обозначения выполнены следующим образом:

буквой L обозначается вывод, к которому подключается входящая фаза;
буквой N обозначается вывод, к которому подключают нулевой проводник;
L’ (или другая буква) обозначается выходящая фаза, идущая к осветительному прибору.

При этом, в отличии от других электроприборов, в данном случае очень важно не перепутать во время подключения проводники фазы и ноля. Это связано с тем, что датчик движения, как выключатель, должен разрывать фазный провод, а не ноль (для безопасной эксплуатации, это требование указано в ПУЭ). Определить, где фаза, а где ноль можно с помощью цветовой маркировки проводников (обычно коричневый или черный – фаза, синий – ноль), но лучше использовать для этого отвертку-тестер или мультиметр.

Принципиальные электрические схемы подключения

Подключение датчика движения в цепь для управления устройством освещения в целом не должно вызвать большой сложности даже для обычного пользователя, который не сильно разбирается в электрике. Конечно, такой монтаж лучше всего доверить профессиональному электрику, но, чтобы сохранить деньги, можно ознакомится с приведенными ниже принципиальными схемами и подключить всё самостоятельно.

Двухпроводное подключение датчика движения

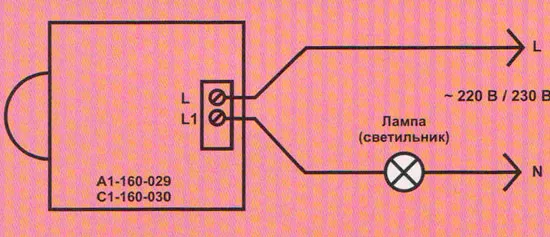

Такой способ подключения датчика движения выполняется с помощью двух проводов и предполагает наличие только фазы (без использования ноля). Такие устройства часто применяют для монтажа в стандартные подрозетники для замены обычных выключателей или для совместного использования выключателей и датчиков движения.

Такие датчики движения имеют всего два вывода: первый служит для подключения питающей фазы, а второй для отходящего фазного проводника к светильнику. Всё подключение делается по аналогии с обычным одноклавишным выключателем без использования ноля.

Этот способ часто применяется при внедрении датчиков движения в помещения с уже произведенным ремонтом, так как позволяет заменить клавишные выключатели на переключатель с датчиком движения.

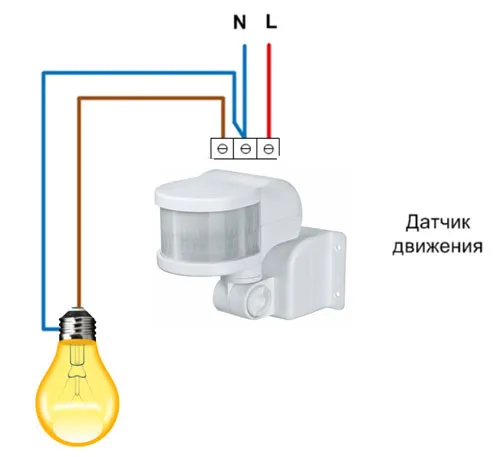

Трёхпроводная схема подключения

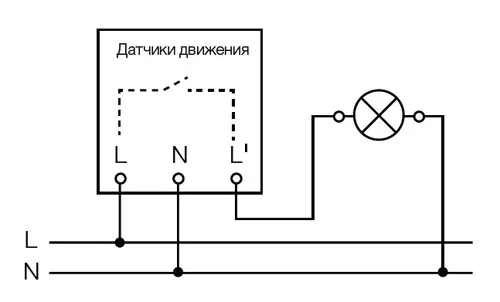

Самая распространенная схема для подключения датчиков движения – та, которая имеет трехпроводную схему подключения. Они применяются как внутри помещений, так и на улице (при установке на улице важно обращать внимание на степень пыле- и влагозащищенности).

Для подключения трехпроводных датчиков необходимо подводить к ним фазу и ноль. Схема выглядит следующим образом:

от распределительной коробки к датчику подводят питающую фазу и нулевой проводник;
от вывода отходящей фазы датчика движения проводник напрямую (или через распределительную коробку) тянется к прибору освещения.
также к светильнику от распределительной коробки подводят нулевой проводник.

Подводящие провода к датчику подключаются к выводам L (фаза) и N (нуль), а отходящий к выводу L’ (или другой буквой, например, A).

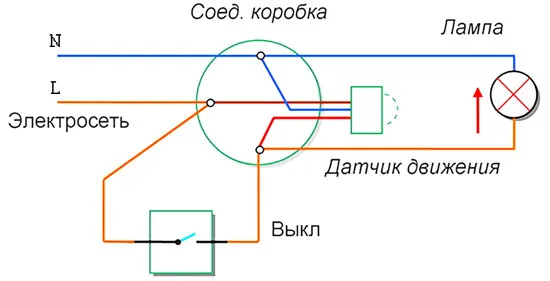

Схема включения датчика движения с выключателем

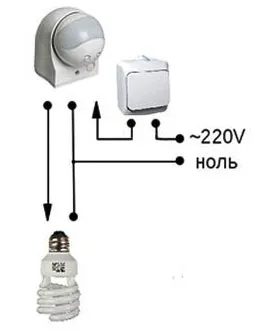

Универсальная схема подключения датчика движения включает в себя его использование совместно со стандартным одноклавишным выключателем . Схема такого подключения выглядит следующим образом: питающую фазу подводят не только к автоматическому датчику движения, но и к выключателю (то есть выполняют параллельное соединение). От клавишного выключателя отходящий фазный проводник подводят к светильнику, как и отходящую фазу от датчика движения.

Данный способ очень удобен для управления освещением, так как позволяет включать и отключать осветительный прибор вне зависимости от времени суток, а также исправности и чувствительности датчика движения.

Можно также подключить выключатель последовательно с датчиком движения до него и отключать им как сам датчик, так и осветительный прибор. Сложно представить, где может использоваться такая схема подключения, так как она имеет очевидные минусы:

При отключении выключателя, датчик не будет работать и свет не включится автоматически при обнаружении движения.
При переключении одноклавишного выключателя в положение «ВКЛ» — осветительный прибор может не включится сразу, так как для запуска датчика движения в рабочий режим необходимо от 15 до 30 секунд.

Схема подключения нескольких датчиков

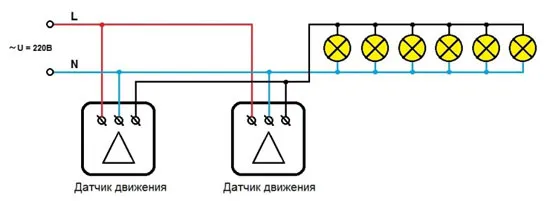

Для управления светом можно подключать несколько датчиков движения. Такой способ используют в просторных помещениях или длинных коридорах. Например, в длинном коридоре нет возможности управления освещением с помощью одного датчика, так как он имеет ограничение по радиусу действия (обычно 10-12 метров), а если имеются повороты, то еще сложнее включать свет таким способом. Для этого в проходных зонах устанавливают несколько датчиков движения с шагом установки равным радиусу их действия. В этом случае человек, выходя из зоны действия одного устройства, непременно попадет в зону действия другого датчика и свет не отключится.

Для корректной работы освещения применяют параллельное подключение таких приборов регистрации движения, при этом не имеет значение их количество в цепи.

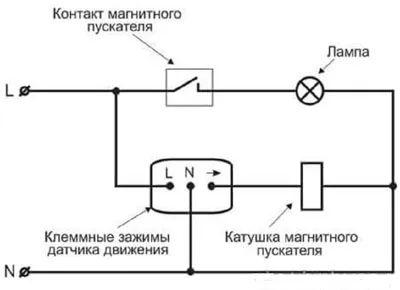

Схема с пускателем или контактором

Для управления мощными нагрузками, например, для управления уличным освещением, состоящим из светильников мощностью более 1 кВт, управление напрямую с помощью датчика движения не годится – он может выйти из строя из-за большого тока, проходящего через него.

В таком случае используется схема с включением нагрузки с помощью магнитного пускателя или контактора. Схема управления будет выглядеть следующим образом:

нагрузка (несколько мощных приборов освещения) будут подключаться к контактору или электромагнитному реле пускателя;
датчик движения также подключается к реле или контактору, но на управляющие выводы.

Работать это будет так: при регистрации движения, датчик подает напряжения на катушку пускателя, соленоид в пускателе с помощью электромагнитной индукции замыкает контакты и включает нагрузку. При этом датчик движения и нагрузка имеют гальваническую развязку и не связаны между собой.

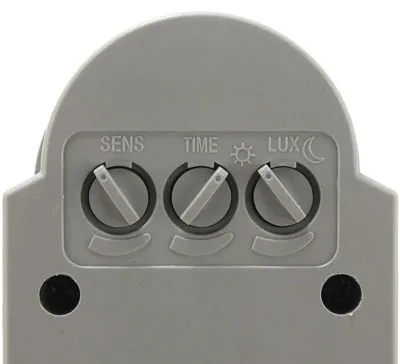

Настройка и регулировка параметров устройства

Для того, чтобы прибор корректно срабатывал на движение и не реагировал на помехи, движение домашних животных или веток за окном, важно не только правильно его установить, но и грамотно настроить.

Угол обзора

Некоторые приборы позволяют управлять углом обзора с помощью специального переключателя на корпусе устройства. Это дает возможность уменьшить или, наоборот, увеличить угол контролируемой зоны датчиком движения для корректного срабатывания. Те устройства, которые не имеют регулировки угла обзора настраиваются с помощью их поворота в нужную сторону или с использованием стены, как ограничителя. Умельцы также прибегают к помощи изоленты, искусственно ограничивая обзор датчика заклеивая его сканирующий экран в нужных местах.

Чувствительность (SENS)

Данный переключатель позволяет уменьшить количество ложных срабатываний от домашних питомцев, веток деревьев за окном и других факторов. Настройка по этому фактору начинается с минимального значения переключателя, с последующим увеличением до нужного. Все это производится экспериментальным путем с обязательным тестированием.

Задержка выключения (TIME)

Возможность настройки задержки зависит от конкретного устройства и может быть в пределах от 5 секунд до 30 минут. Настройка по этому параметру производится исходя из предпочтений пользователя и назначения помещения или освещения. Работает это следующим образом: при регистрации движения освещение включается и после этого выключится только по истечении настроенной задержки на устройстве.

Уровень освещенности (LUX/DAY LIGHT)

Настройка по этому параметру производится для регулировки включения осветительного прибора при заданной освещенности. То есть включение будет происходить только если произойдет регистрация движения при настроенной освещенности. Если освещенность в помещении будет выше – прибор не включится. Регулировку производят с минимального значения, постепенно увеличивая до необходимого.

Ошибки монтажа и подключения

Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.

Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.

Схемы управления освещением с использованием различных типов выключателей

Как подключить проходной выключатель: схемы управления освещением с двух, трёх и более мест

Подключение фотореле для включения освещения

Схема подключения фотореле для уличного освещения

Особенности и схема подключения частотного преобразователя к разным типам электродвигателей

Как работает сенсорный выключатель — схемы подключения

Источник

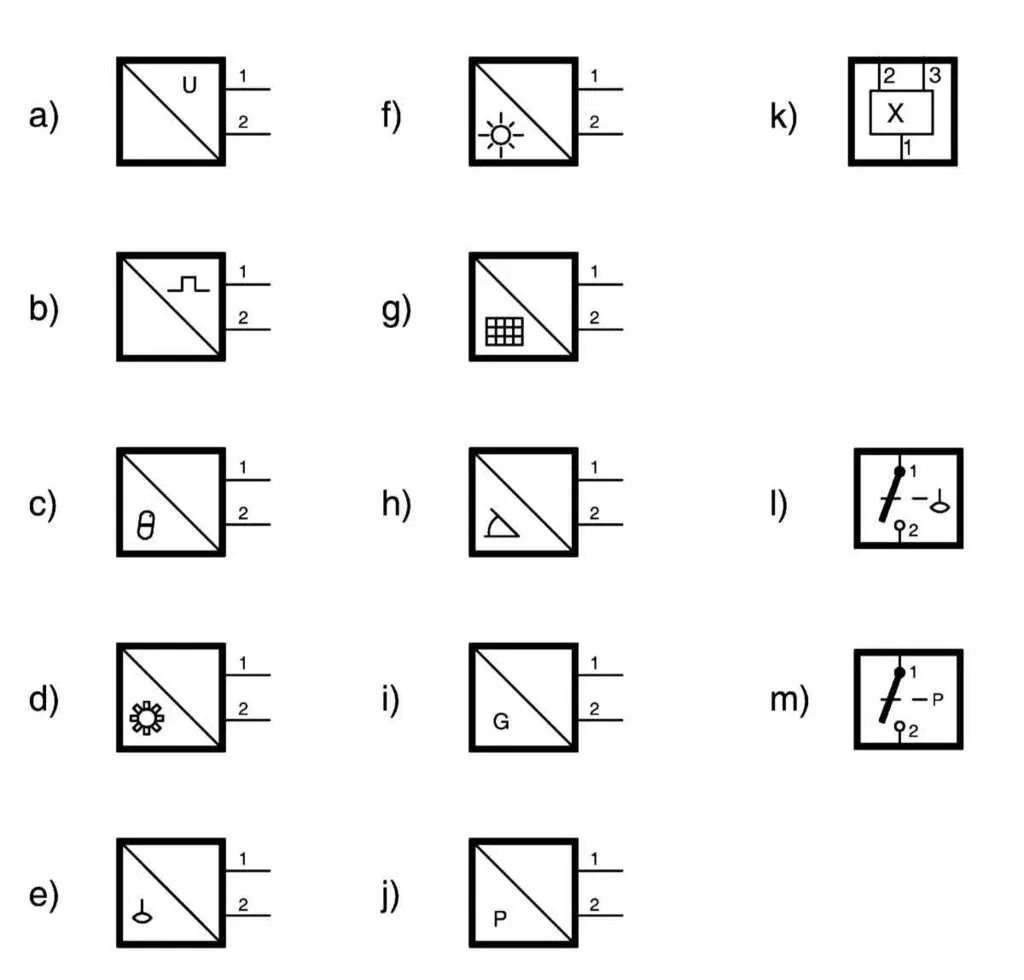

Обозначение Датчиков На Принципиальной Схеме

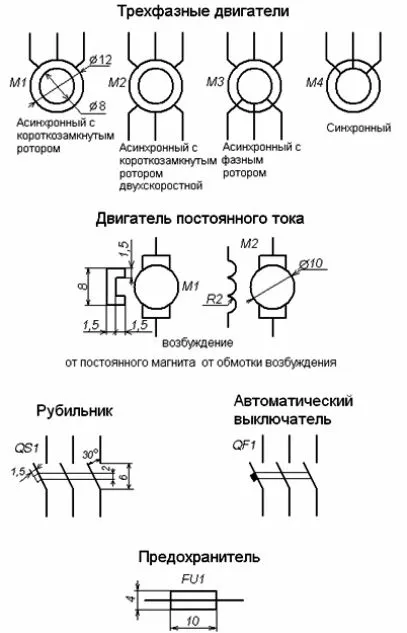

Обозначения условные графические в схемах.

Внутри окружности допускается размещение квалифицирующих символов и дополнительной информации, при этом диаметр окружности при необходимости изменяют G, M Генератор переменного трёхфазного тока с отмоткой статора, соединенной в звезду с параллельными ветвями G.

Пилотная ступень.

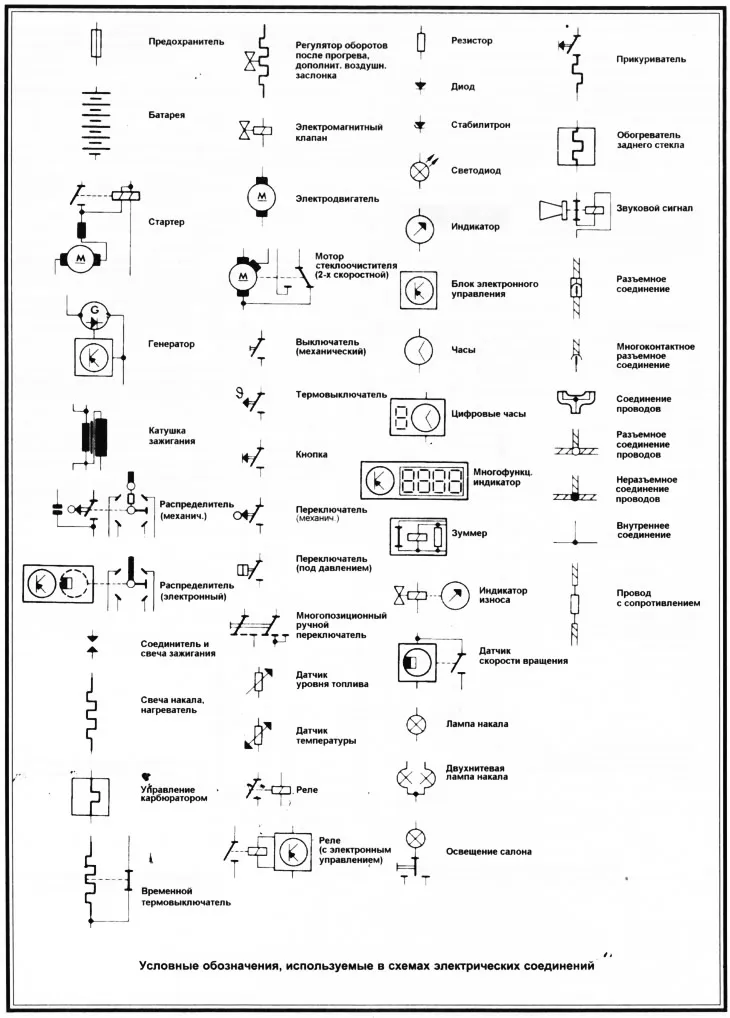

ЗНАЧЕНИЯ ЗНАЧКОВ НА ПРИБОРНОЙ ПАНЕЛИ АВТОМОБИЛЯ

Виды и типы электрических схем Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают.

Слева — исходная схема, справа — переделанная. Функциональная схема раскрывает процессы, протекающие в изделии и его отдельных частях; используется при изучении функциональных возможностей изделий, а также при их наладке, регулировке, контроле и ремонте.

Все производители в настоящее время придерживаются её. На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме.

Для составления полного обозначения должны быть добавлены линии потоков: Две крайние позиции — двухлинейный, нормально закрытый, с изменяющимся проходным сечением — двухлинейный, нормально открытый, с изменяющимся проходным сечением — трехлинейный, нормально открытый, с изменяющимся проходным сечением 4.

На схеме расположения показывается относительное размещение местоположение составных частей установки или комплекса. Структурная схема блок-схема определяет основные функциональные части изделия установки , их назначение и взаимосвязи; она разрабатывается при проектировании конструировании изделия, раньше схемы др.

Как читать электрические схемы. Радиодетали маркировка обозначение

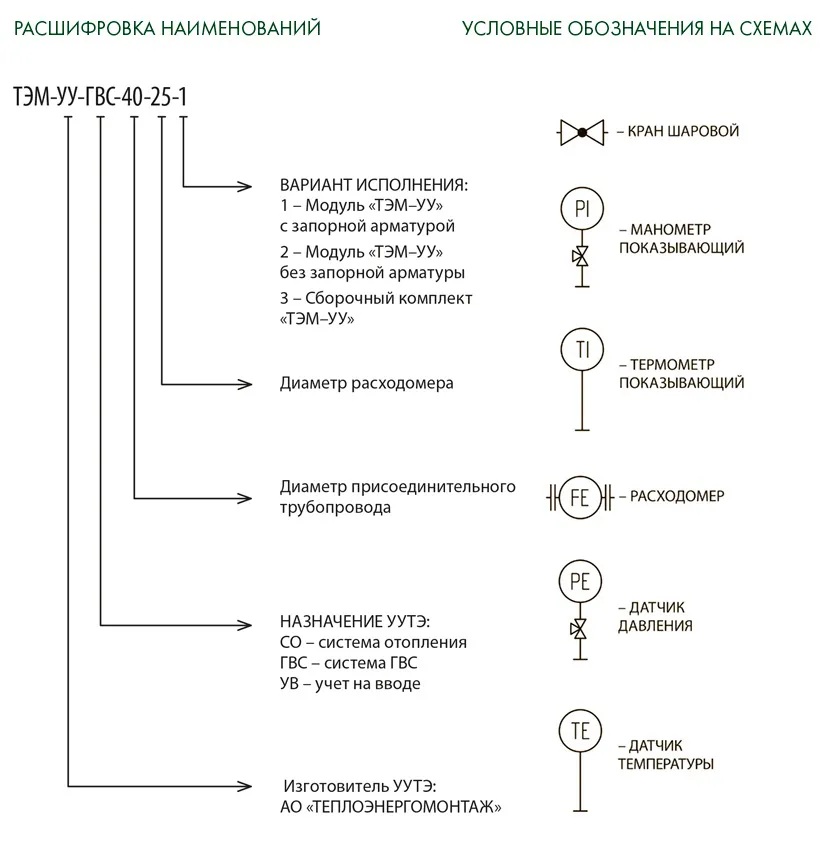

Условные обозначения элементов технологических схем

G — Пересечение с отсутствием соединения. Чтение и составление принципиальных схем является неотъемлемой частью промышленного инженера.

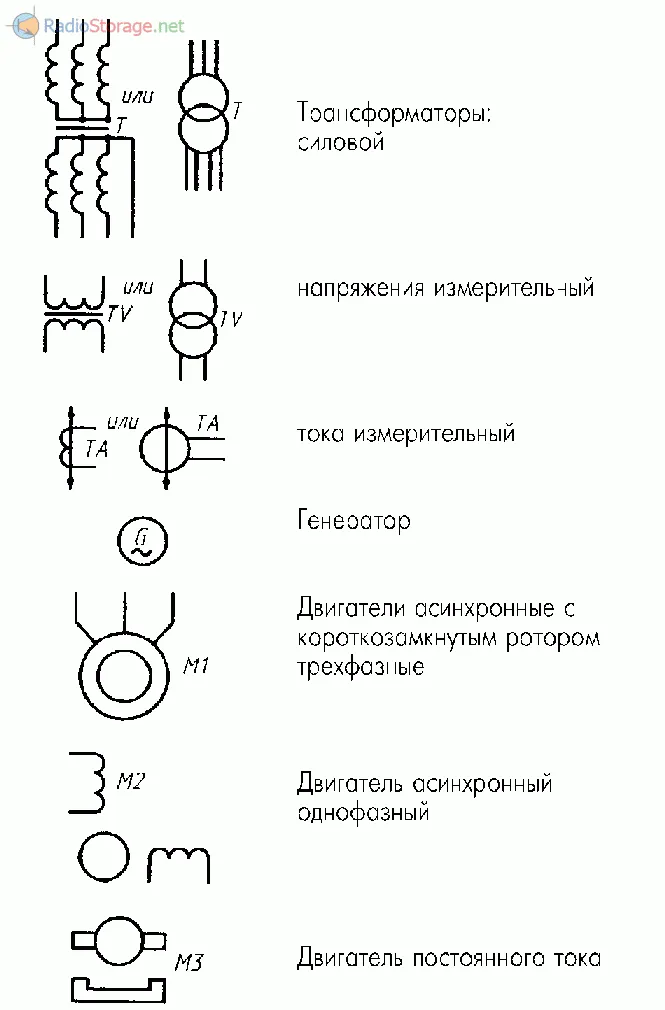

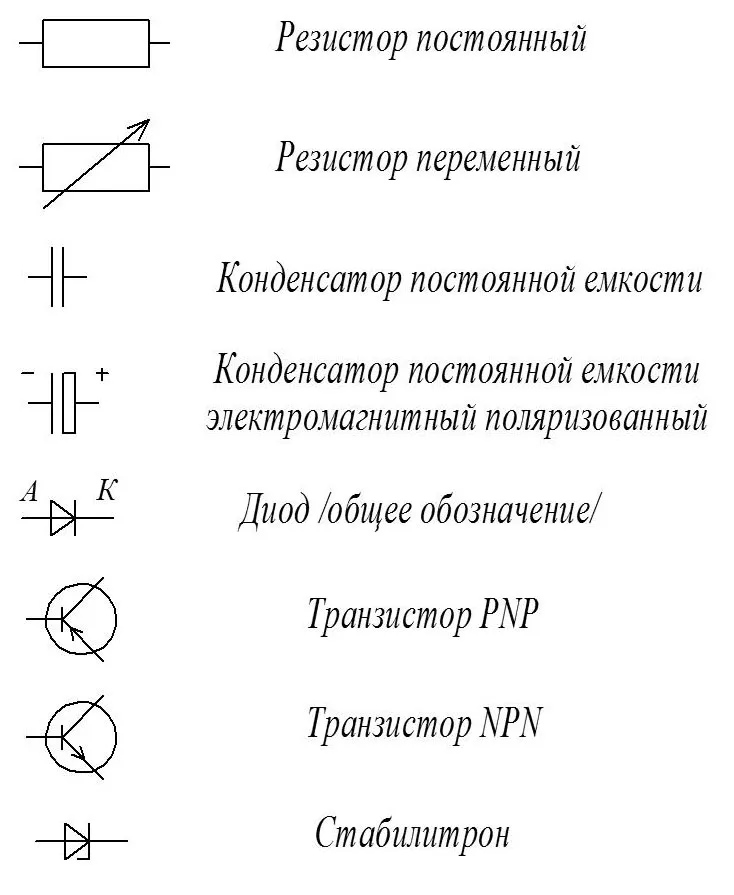

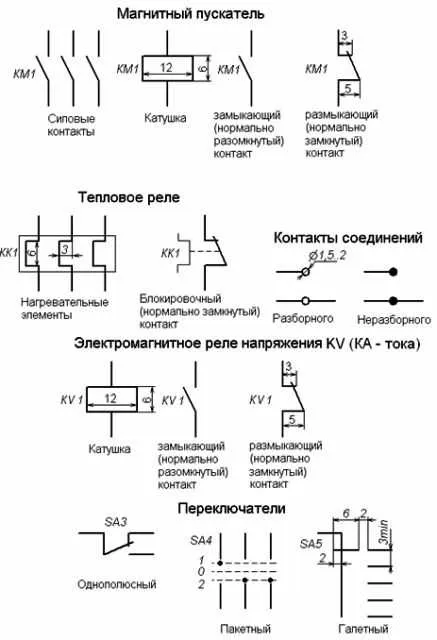

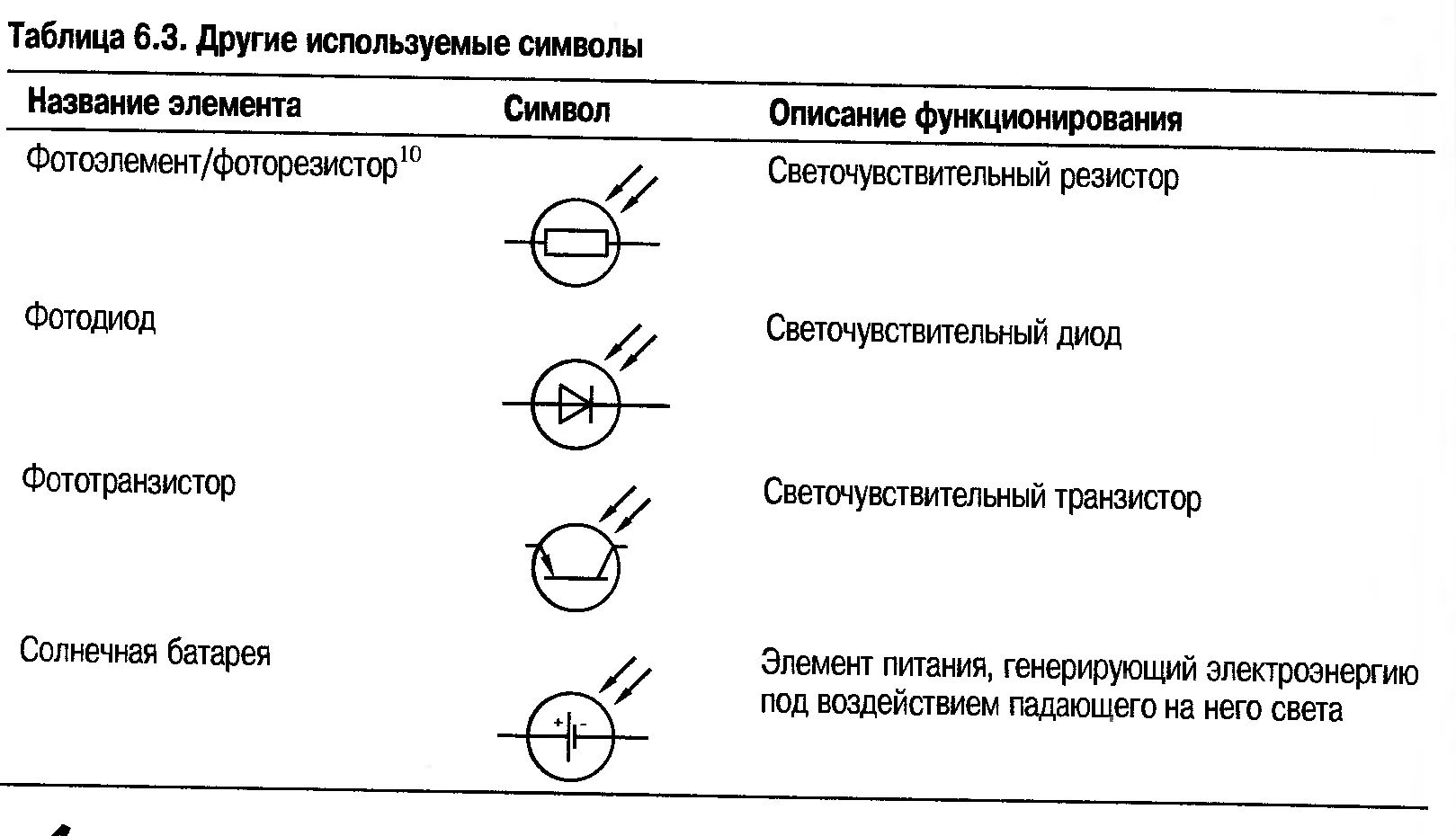

Обозначение элементов на принципиальных схемах.

Основные правила составления принципиальных схем: Разбейте устройство на функциональные части: питание конечные входные устройства и прохождение сигнала до решающего устройства конечные выходные устройства и сигналы к ним от решающего устройства решающее устройство обмен данными с другим оборудованием Хорошо если удастся изобразить эти части на отдельных листах Движение сигналов схемы всегда! Виды электрических схем В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи.

Например, в режиме подсчета импульсов — тахометр, или количество заготовок. Обычно полный номинал элемента указывается в перечне, прилагаемом к принципиальной схеме, но ГОСТ 2.

При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента.

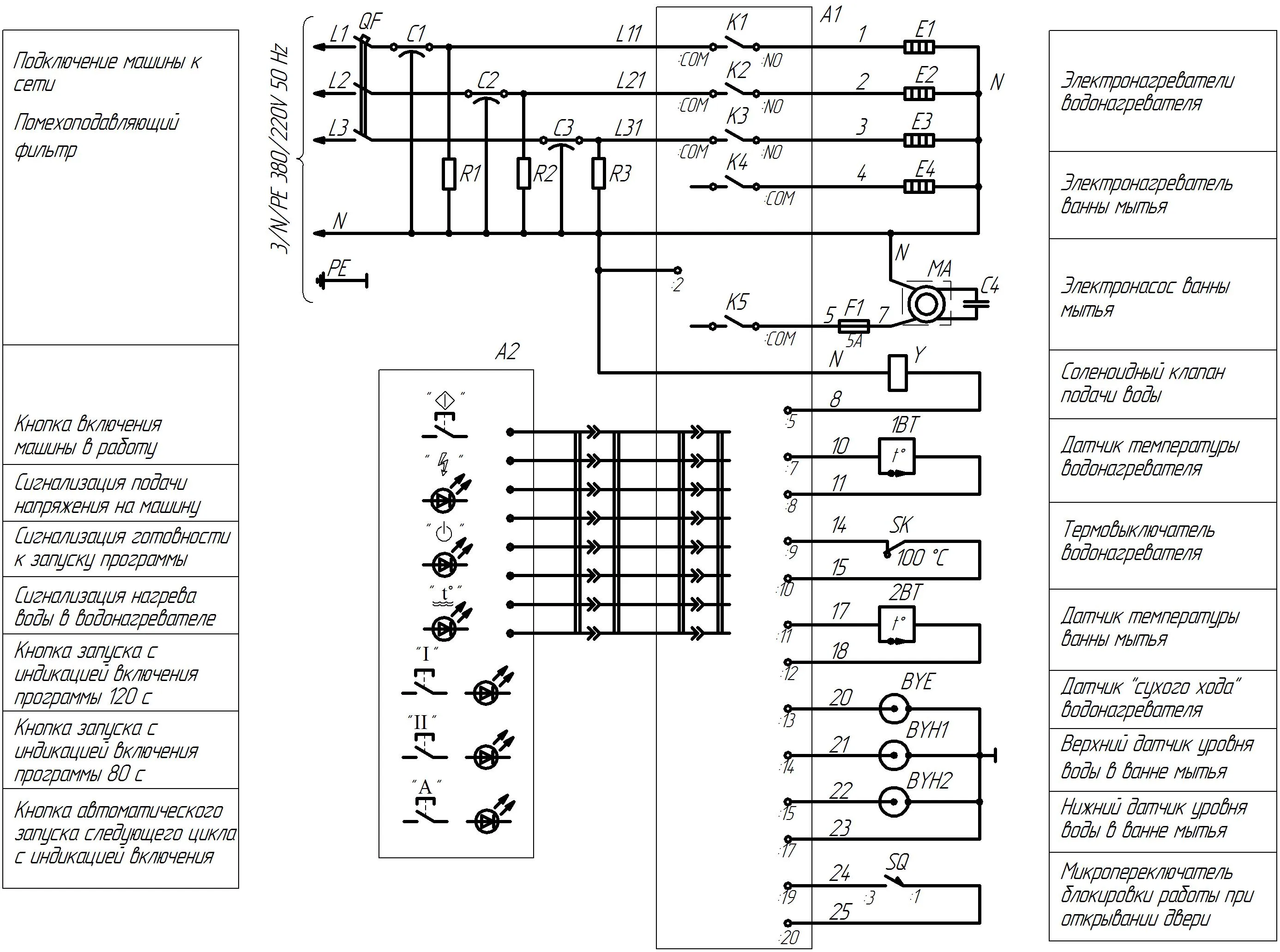

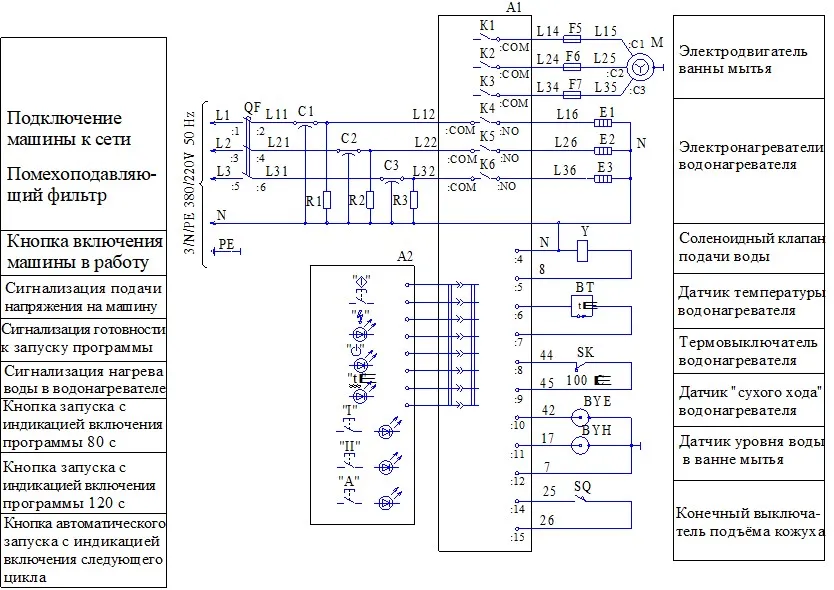

Принципиальная схема определяет полный состав элементов изделия и связей между ними и, как правило, даёт детальное представление о принципе работы изделия; служит основанием для разработки др.

Графическое изображение соединений. Как на схемах, изображённых ниже.
Урок 2 Условные графические обозначения элементов цепи

Однобуквенная символика элементов

Искусство составления принципиальной схемы. Структурная схема блок-схема определяет основные функциональные части изделия установки , их назначение и взаимосвязи; она разрабатывается при проектировании конструировании изделия, раньше схемы др.

В большинстве случаев этого достаточно. Не основные сигналы для данной части желательно обозначать ссылками.

D — Символ заземления. Виды и типы электрических схем Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают.

Можно не отображать часть элементов схемы для улучшения читаемости, вынося менее значимые элементы на отдельные листы. Изменение имеющейся схемы включения датчика движения для включения света. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений.

С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. А что там свежего в группе ВК СамЭлектрик. Условные графические изображения на основании ГОСТ Большинство схем, которые созданы по ЕСКД, конструкторами и инженерами предприятий просто уродливы. Переключение типа выхода датчика если имеются такие переключатели на корпусе датчика.

Обозначения буквенно-цифровые в электрических схемах. ГОСТ 2.710

Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания. D — контакты коммутационных приборов:. Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу: Первый буквенный символ, обязательный для отражения в маркировке Группа основных видов элементов и приборов Элементы, входящие в состав группы наиболее характерные примеры A Лазеры, мазеры, приборы телеуправления, усилители. Е — ИМ, на который дополнительно установлен ручной привод. Наличие соединения при пересечении.

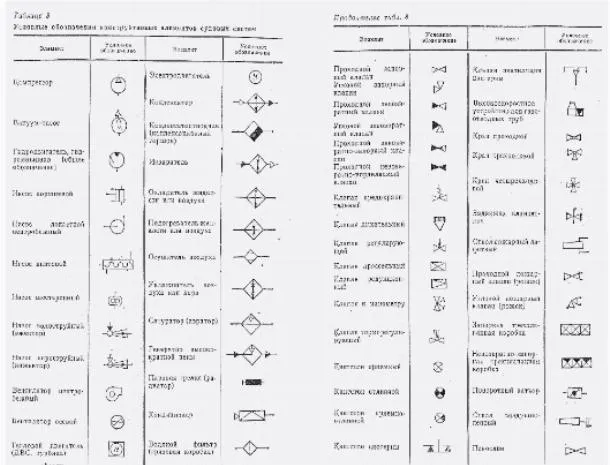

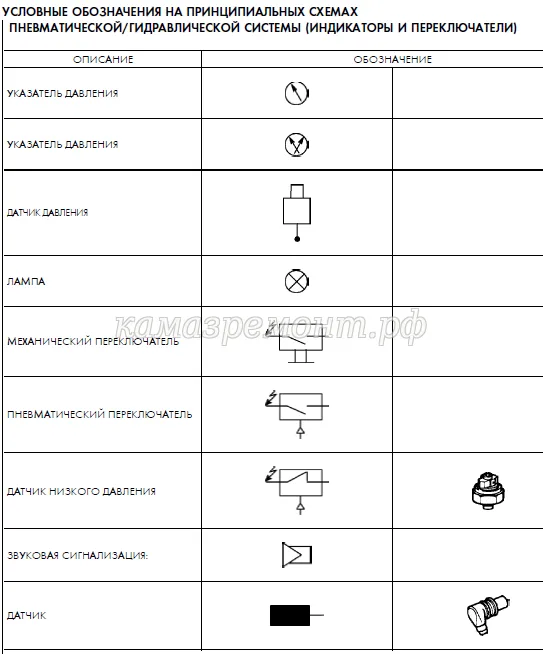

Таблица 1 Обозначение 1 Базовое обозначение: квадрат предпочтительно и прямоугольник 2 Обозначения гидро- и пневмоаппаратов составляют из одного или двух и более квадратов прямоугольников , примыкающих друг к другу, один квадрат прямоугольник соответствует одной дискретной позиции 3 Линии потока, места соединений, стопоры, седельные затворы и сопротивления изображают соответствующими обозначениями в пределах базового обозначения: — линии потока изображают линиями со стрелками, показывающими направления потоков рабочей среды в каждой позиции — места соединений выделяют точками — закрытый ход в позиции распределителя — линии потока с дросселированием 4 Рабочую позицию можно наглядно представить, перемещая квадрат прямоугольник таким образом, чтобы внешние линии совпали с линиями потока в этих квадратах прямоугольниках 5 Внешние линии обычно изображают через равные интервалы, как показано. Виды и типы. H — Соединение в месте пересечения.
Читаем принципиальные электрические схемы

Источник

Какие бывают фотореле?

Фотореле – это устройства, которые реагируют на изменение уровня освещенности, включая или выключая световое оборудование. Существует несколько типов фотореле:

Механические фотореле – устройства, которые используют фоточувствительные элементы, чтобы обнаруживать изменение уровня освещенности. Они могут иметь механические контакты или использовать твердотельные реле.
Электронные фотореле – используют электронные схемы, чтобы обнаруживать изменение уровня освещенности. Они могут быть более точными, чем механические фотореле.
Для уличного освещения используются фотореле, которые имеют защиту от влаги и пыли, чтобы обеспечить долгий срок службы.
Существуют также многофункциональные фотореле, которые могут управлять несколькими светильниками одновременно или иметь режимы задержки включения/выключения.
Фотореле могут также классифицироваться по их максимальной мощности и напряжению, что важно учитывать при выборе правильного фотореле для конкретной ситуации.

Видео. Сумеречный Датчик Освещенности «День-Ночь» Сумеречный датчик. Датчик света. Схема подключения.
