Как подключить светодиодную ленту к блоку питания: схемы и правила

Сегодня светодиодные ленты очень активно используются в дизайне интерьеров, архитектурной подсветке, ландшафтном дизайне. Они позволяют легко создавать замысловатые световые конструкции, выделять функциональные зоны, расставлять визуальные эффекты. Но вот монтаж таких лент, сборка всей конструкции, пайка проводов – задачи, которые могут стать серьезным затруднением для домашних мастеров. Сама по себе работа не сложная, но она предполагает знание многих нюансов, от которых зависит и эффективность работы, и безопасность эксплуатации светотехнической продукции. Рассмотрим более подробно, как выполняется подключение светодиодной ленты к блоку питания, а также основные способы подключения изделия к сети. Эта информация будет полезна домашним мастерам, которые хотят самостоятельно выполнить работы по установке Led ленты.

Особенности подсоединения светодиодной ленты к блоку питания

Напрямую подключение светодиодной ленты к 220В без блока питания невозможно.

Исключение – светотехническая продукция, производимая специально под работу с электросетью 220 В. Но большинство лент, представленных сегодня на рынке, требуют питания 12 В. Реже встречаются модели на 24, 36 В. Энергия от электросети предполагает наличие 220 В переменного напряжения. Если подключить напрямую, полоса просто сгорит. Напряжение надо понижать. Предотвратить это и призваны блоки питания (БП). Они преобразуют напряжение 220 В в 12 В (24 В, 36 В), обеспечивая тем самым возможность безопасного и надежного подсоединения.

Обратите внимание: разрезать светодиодную ленту в процессе монтажа можно только по намеченным линиям. Конструктивно она состоит из цепочки трех последовательно соединенных кристаллов. И если ее разорвать, то изделие просто не будет работать. Чтобы исключить такие неприятности в процессе монтажа производители светотехнической продукции наносят на полосу соответствующие метки, по которым ее можно разрезать безопасно. В этом случае каждый отдельный отрезок будет работать, как полноценное изделие.

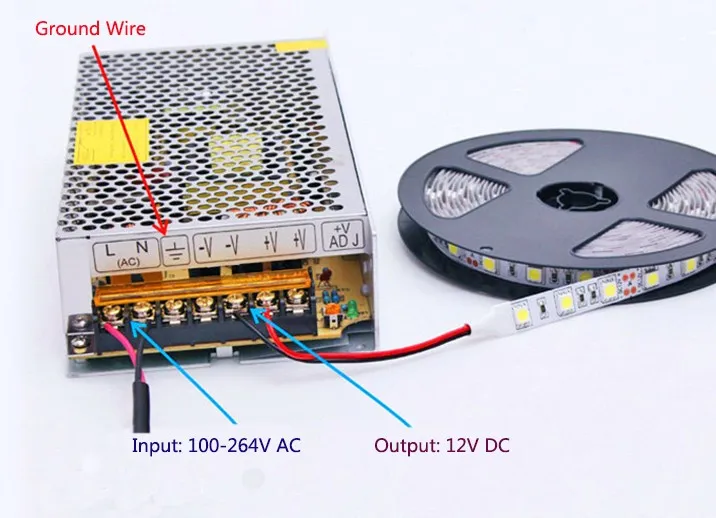

Прежде, чем подключить блок питания к светодиодной ленте надо подобрать соответствующий кабель. Провода, сечением 1,5 мм2

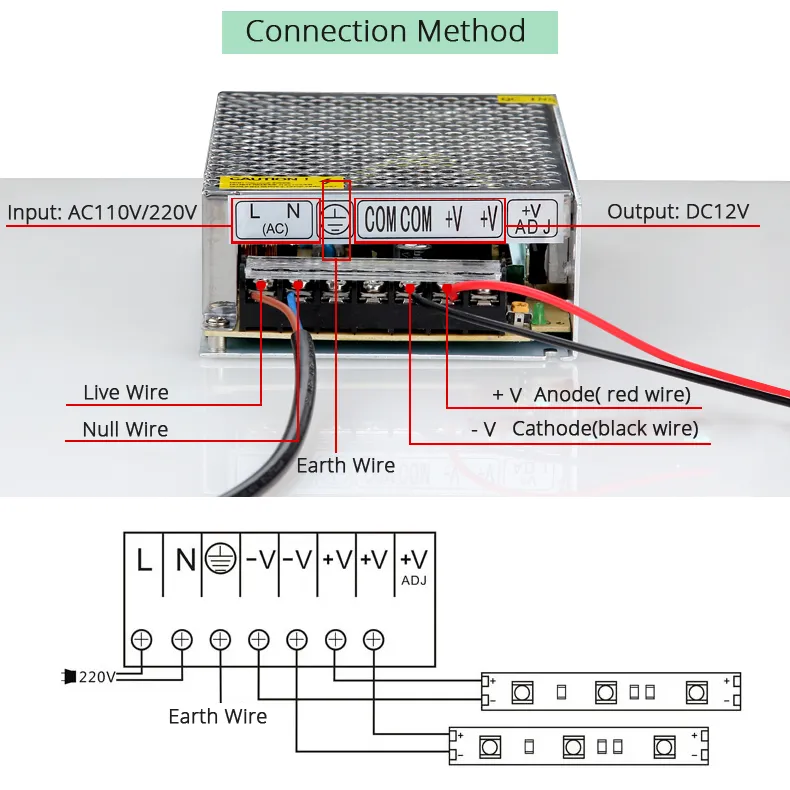

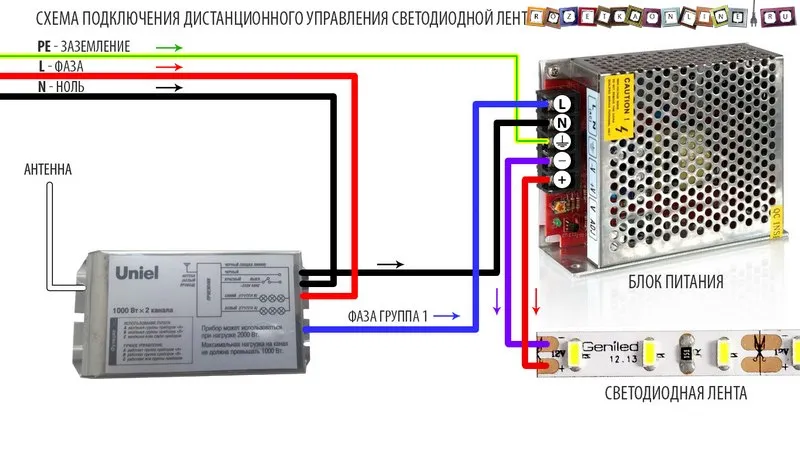

будет вполне достаточно. Кабеля одной стороной подсоединяются к клеммам полосы согласно схеме, нанесенной на ее поверхность. Второй стороной их необходимо подвести к блоку питания. В процессе подсоединения преимущественно применяются методом пайки. Также следует подключить сам блок к электросети 220 В. Здесь рекомендуется использовать 3 провода:

  1. Коричневый – фазный.
  2. Синий – нулевой.
  3. Желтый – заземление.

Питание светотехнического изделия обеспечивается двумя кабелями: красным (+) и черным (-).

На БП предусмотрен винт регулировки. Его поворот позволяет корректировать уровень напряжения на выходе (то, которое будет идти на ленту). Теперь следует подсоединить мультиметр. Он позволит установить имеющийся уровень выходного напряжения. Теперь надо задать значение 12 В (или 24 В, 36 В, если применяется изделие с подобными характеристиками).

Более высокий показатель приведет к существенному сокращению срока работы изделия, а более низкий – уменьшит яркость свечения.

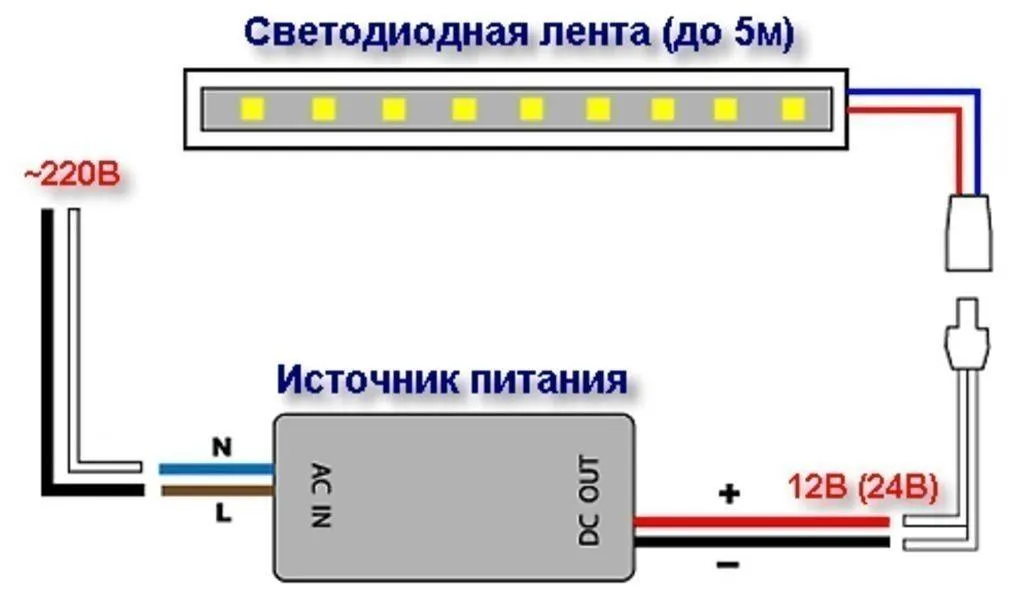

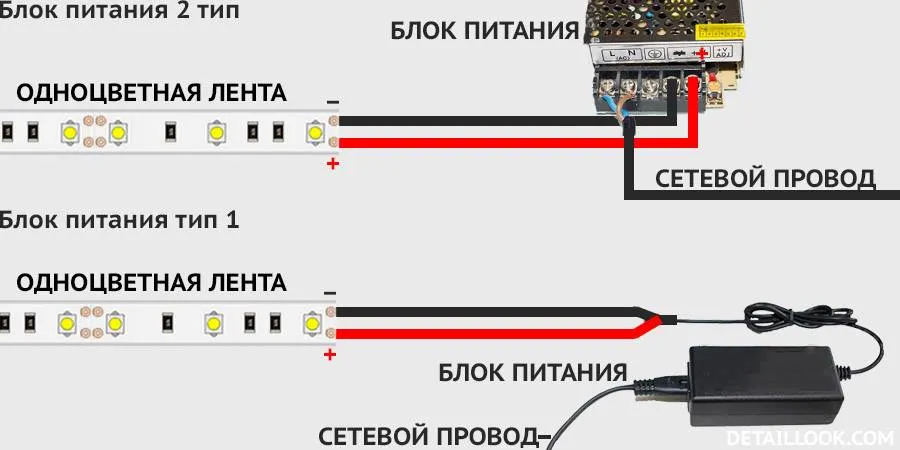

Наиболее элементарная схема подключения блока питания к светодиодной ленте – параллельное подключение отдельных участков. Но она подходит только для работы с небольшими по длине участками. В случае применения более мощных модификаций эту схему использовать нельзя. На конечных участках цепи будет уменьшаться яркость светового потока, а у разноцветных моделей – меняться оттенок свечения. Исключить подобное явление можно путем двустороннего подключения полосы к БП.

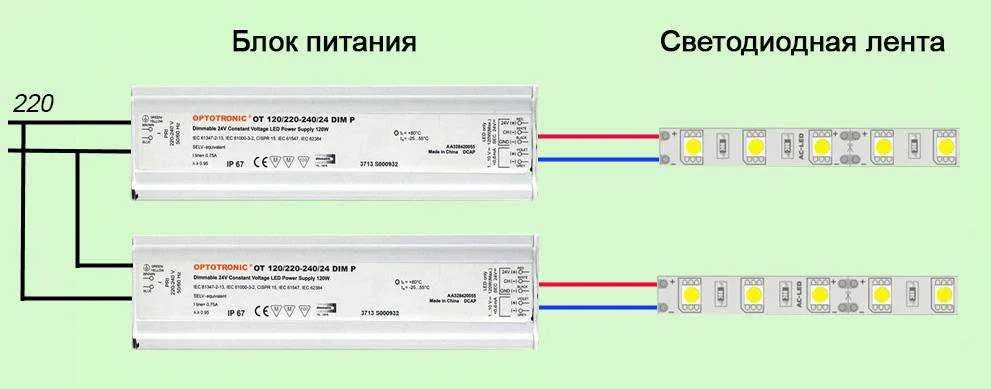

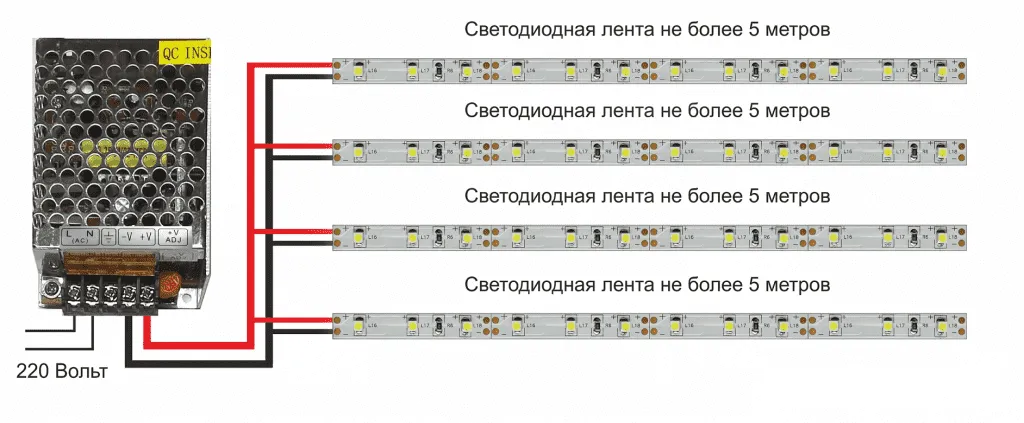

В любом случае, подсоединение к одному блоку изделия, длиной выше 5 м (ленты выпускаются на рынок в стандартных бобинах длиной по 5 м) не представляется возможным. Это наибольшая длина, способная обеспечить максимально корректную работу токопроводящих дорожек. В случае, когда требуемая длина светотехнической конструкции окажется свыше 5 м, в систему рекомендуется включать еще один блок питания.

Варианты подключения светодиодной ленты: основные схемы

При подключении диодной ленты к блоку питания и электросети используются стандартизированные схемы. Обеспечить работоспособность контура поможет учет требуемой мощности. На ее основании подобрать контролеры и блоки питания, кабель определенного сечения. А еще очень важно правильно выполнить соединение всех компонентов. И этот момент во многом зависит от того, на каких элементах будет основываться светотехническая конструкция.

Так, рассмотрим более подробно три варианта схем подключения светодиодных лент:

  1. Подключение Led ленты с диммером.
  2. Подключение питания способом пайки припоем.
  3. Подключение RGB-ленты с контроллером.

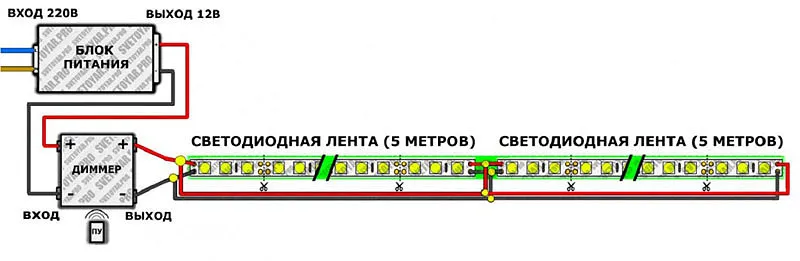

Подключение Led ленты с диммером

При обустройстве светодиодной подсветки или основного освещения на основании Led ленты часто используются диммеры. Это небольшие приборы, предназначенные для регулировки яркости светового потока, нагрузки или мощности. Они предназначены исключительно для работ с монохромными модификациями. Диммеры также необходимо подключать к контуру, как и саму ленту.

Описанный вариант подсоединения идентичен для 12-вольтных, и 24-вольтных приборов. Выполняется в несколько этапов:

  1. Изначально подключают Led ленты к блоку питания, соединяя выходные контакты «плюс» и «минус» самого блока с соответствующими контактными выводами на светодиодном изделии. Провода, выходящие с ленты, можно удлинить либо соответствующими клеммными разъемами или путем припаивания к ним дополнительного отрезка кабеля. Если конечная длина светотехнического контура не будет более 5 метров, то можно использовать последовательное подсоединение. Если этим пренебречь, в ходе эксплуатации прояви себя неравномерность свечения на концах цепи. Решить такую проблему повышением тока в цепи нельзя, ведь это спровоцирует повышение температуры и токопроводящие цепочки на печатных платах прогорят, что приведет к поломке контура и его полной непригодности к последующей эксплуатации.
    В случае, когда суммарная длина светодиодной цепи превысит 5 м, потребуется выполнить параллельное подключение блоков питания к ленте. Рекомендация: для мощных кристаллов одного источника может быть мало. И дело здесь не только в его недостаточной мощности, но и в больших размерах прибора, что усложняет его скрытый монтаж. Поэтому более эффективным и удобным решением будет подключение к сети нескольких блоков питания. Их можно будет установить как в самом электрощитке, так и возле ленты.
  2. Подсоединение диммера. Наличие этого прибора несколько усложняет цепочку. Устанавливается этот прибор на участке после БП и самой Led-полосой. Подключение диммера к светодиодной ленте выполняется точно так же, как и к самому БП. Надо просто соединить соответствующие выводы. Наиболее простое решение – применение соответствующих коннекторов. Они работают по типу защелки: плотно прижимают провода, не требуют пайки.

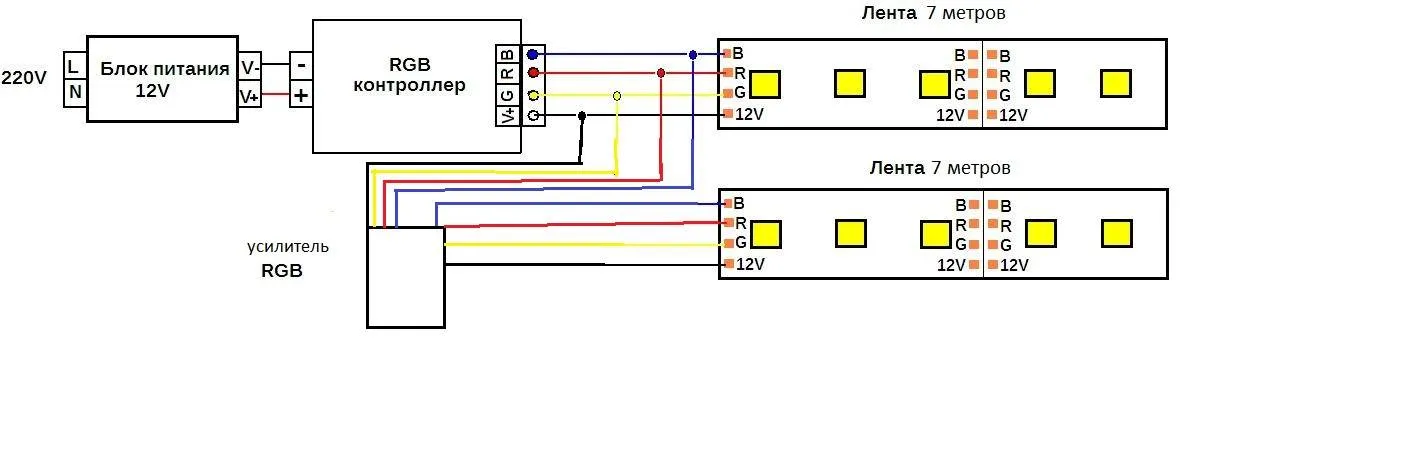

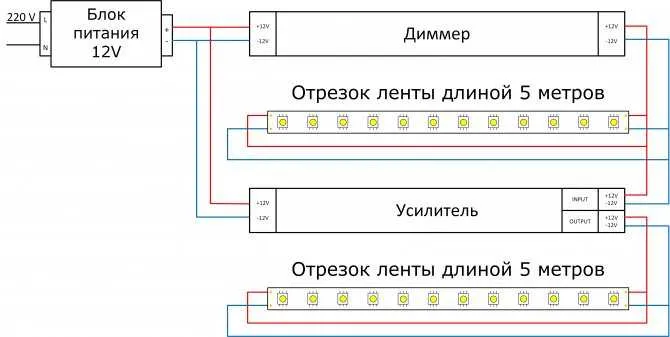

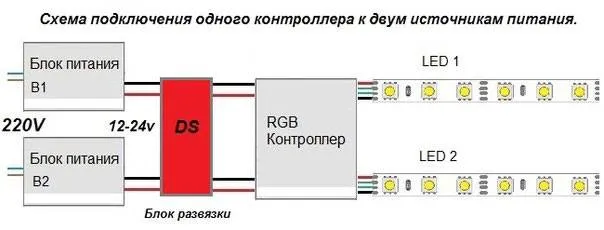

  3. Подсоединение усилителя. Устройство стоит включать в каждый контур, где используется свыше одного блока питания и более.
    Усилитель играет роль повторителя сигнала. У этого прибора 3 выхода. Получается, к его входу подключается блок питания второй линии, а к выходам – диммер и сама лента.
  4. Подсоединение многозональной регулировки. Такой вариант используется в случае, если светодиодная лента подключается параллельно и на каждую линию идет свой диммер. Он будет удобным тогда, когда в одной комнате надо обустроить несколько зон освещения. Все эти устройства подсоединяются к одному пульту, что повышает удобство управления ими. Управлять работой всех линий можно индивидуально, независимо от других.

Подсоединения блока питания методом пайки припоем

Подключение полосы к БП либо другим приборам контура с использованием коннекторов – удобное и быстрое решение. Но оно не всегда эффективное. Наиболее часто этот метод применяется в случае монтажа светодиодных лент повышенной мощности. Получается, что после защелкивания формируется маленькая площадь контакта, что приводит к точечному перегреву.

Те диоды, которые ближе всего будут находиться к коннектору, будут более интенсивно деградировать, терять яркость, выделяться в общем потоке. Еще один недостаток использования коннекторов – окисление контактов со временем. Это может спровоцировать самопроизвольные мигания, затухания светового потока. Поэтому многие специалисты сходятся во мнении, что при монтаже светодиодной ленты к блоку питания 12 В стоит применять метод пайки.

Для выполнения работ потребуется паяльник, тонкие медные кабели, канифоль, оловянно-свинцовый припой и нейтральный флюс-гель. Далее изучаем маркировку, определяем контакты «плюс» и «минус». Обратите внимание: в случае работ с многоцветными лентами, у них будет один «+» и три «-». Кончики проводов зачищаются от изоляционного слоя. Выполняется пайка:

  • окунаем кабельный провод в канифоль, подносим наконечник паяльника с оловом;
  • повторяем процедуру 2-3 раза, пока медная часть провода не будет полностью покрыта;
  • проводим лужение контактной площадки на ленте при помощи флюса;
  • переносим на ленту часть припоя разогретым паяльником;
  • соизмеряем диаметр бугорков олова на плате и длину зачищенного участка провода: лишний провод обрезаем;
  • сопоставляем проводник и бугорок припоя, подносим паяльник на несколько секунд, пока олово растопится и провод погрузится в жидкий расплав.

Аналогичные работы проводятся и со вторым проводником. Место соединения дополнительно можно залить термоклеем, надеть поверх термоусадку. Такое решение обеспечит более высокую стойкость соединения к изгибам. Внимание: ленты, которые влагозащищены силиконом, требуют несколько других монтажных работ.

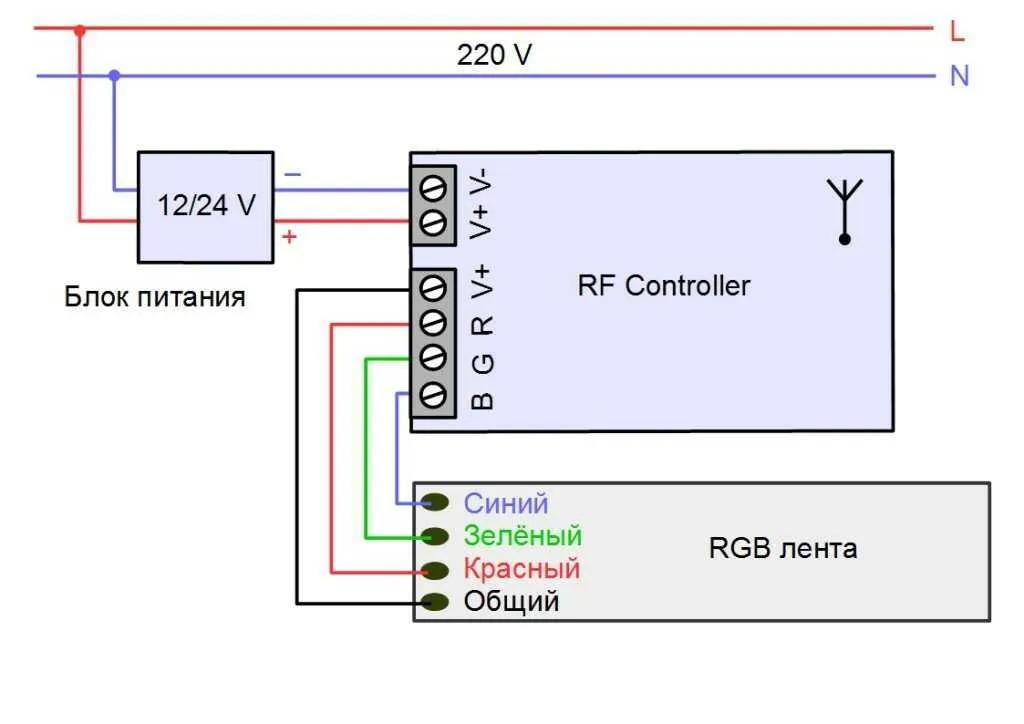

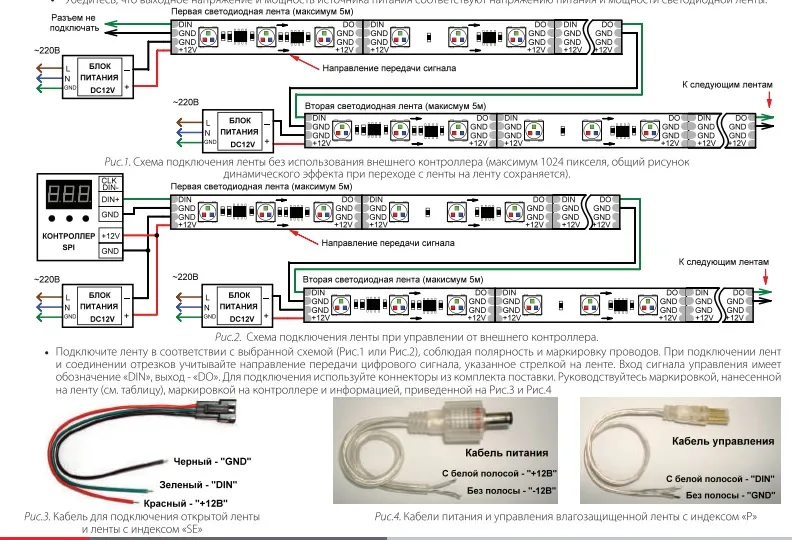

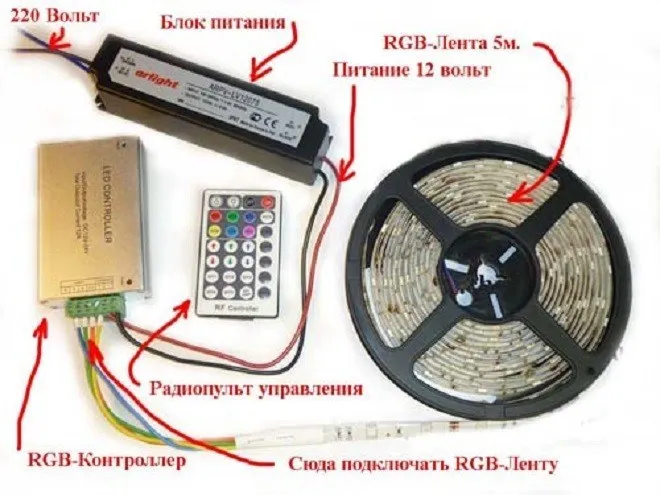

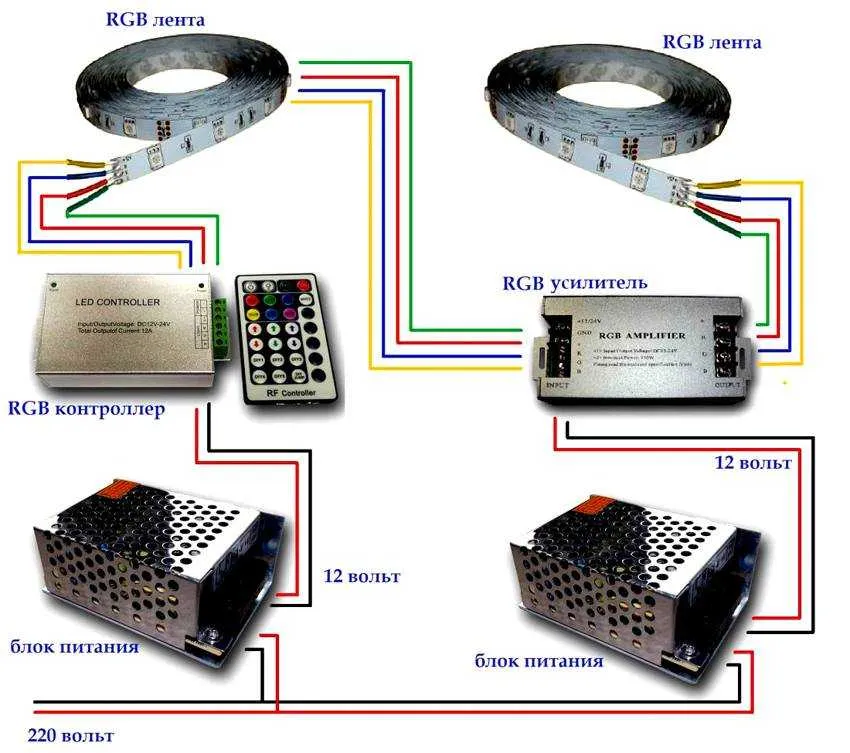

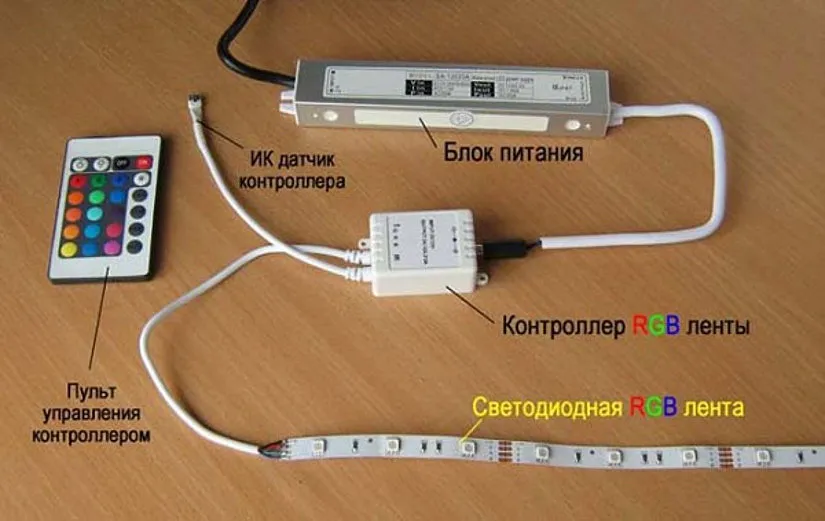

Подсоединение RGB-ленты с контроллером

В сложных светотехнических конструкциях на основе RGB лент применяются контроллеры. Это управляющие блоки, обеспечивающие возможность корректировать яркость, чередование оттенков, режим мигания, цвет. С их помощью можно создавать всевозможные оттенки. Управляется этот прибор пультом ДУ.

Обязательное условия монтажа RGB-ленты – строгое соблюдение полярности проводов. Если этого не будет, подаваемые сигналы будут восприниматься некорректно. Подключение компонентов системы выполняется в такой последовательности:

  1. Блок питания.
  2. Контроллер.
  3. Светодиодная лента.

Подключение компонентов может выполняться пружинными коннекторами, или пайкой. Процесс ничем не отличается от рассмотренного ранее. Единственное отличие – подключить надо не 2, а 4 провода: один «плюс» и бри цветных «минуса»: красный, зеленый, голубой. При параллельном монтаже отрезков ленты можно применять усилитель. Если планируется подключение многозонального управления, то стоит установить отдельные контроллеры на каждую из линий.

На какой бы схеме последовательного, последовательного подключения блока питания и светодиодной ленты вы не остановились, надо правильно подобрать все необходимые компоненты. Покупатели из России с удобством и выгодой могут это сделать в каталоге интернет-магазина группы компаний «Промэлектроника». Получить консультации и помощь в выборе можно по телефону или через форму обратной связи.

Подключение светодиодной ленты через блок питания к 220 вольтам (видео)

 Каждый день в нашу жизнь входят новые технологии, так на место привычным лампам накаливания пришли люмисцентные а в последствии и светодиодные источники света. Остается лишь научиться пользоваться преимуществами которые дает нам прогресс. В данной статье мы расскажем о подключении светодиодной ленты (LED type), о способах ее питания от различных источников питания.

Блок питания для светодиодной ленты

 В принципе в питании светодиодной ленты почти нет «подводных камней», все довольно просто и понятно, за исключением небольших мелочей. Так стандартно мы имеем розетку с напряжением 220 В и частотой 50 Гц, то есть с переменным током. Питание ленты осуществляется от напряжения 12 В, постоянного тока. Для питания нам подойдет либо специализированный блок питания с встроенным трасформатором и стабилизатором или можно взять обычный трансформатор, спаять диодный мостик и параллельно линии питания припаять конденсатор. Более подробно с схемой данного подключения и с принципами ее работы можно ознакомиться в статье «Блок питания».
 Теперь после выбора блока питания покупной или собственного производства подключаем ленту к его выводам. У покупного блока питания выводы имеют следующую полярность красный — плюс и черный (иногда синий) — минус. Подключение ленты к блоку питания необходимо осуществлять строго соблюдая полярность. В случае если вы ее перепутали, то лента не будет гореть.

Принципиальная схема питания ленты менее длины в катушке

В случае если Вам необходимо подключить светодиодную ленту меньшей длины чем в заводской катушке, то лента просто отрезается по месту маркировки. Такое место на ленте обозначено через каждые три светодиода, связано это с тем, что в ленте фактически последовательно подключены запаралелленые светодиоды по три штуки.

То есть если вы отрежите не по месту маркировки то одно из звеньев — три светодиода, цепь которого вы отрезали перерезая ленту не будет гореть.

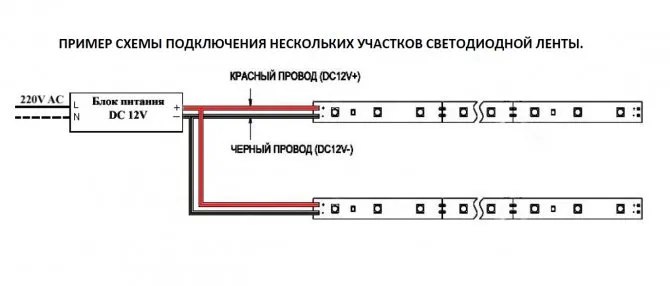

Принципиальные схемы питания двух и более светодиодных лент

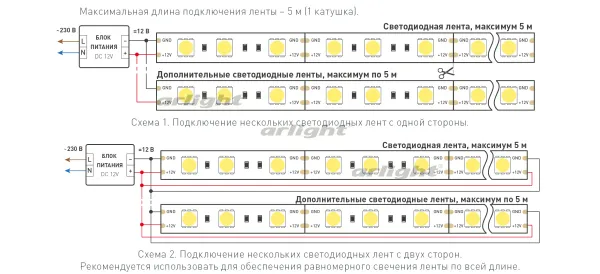

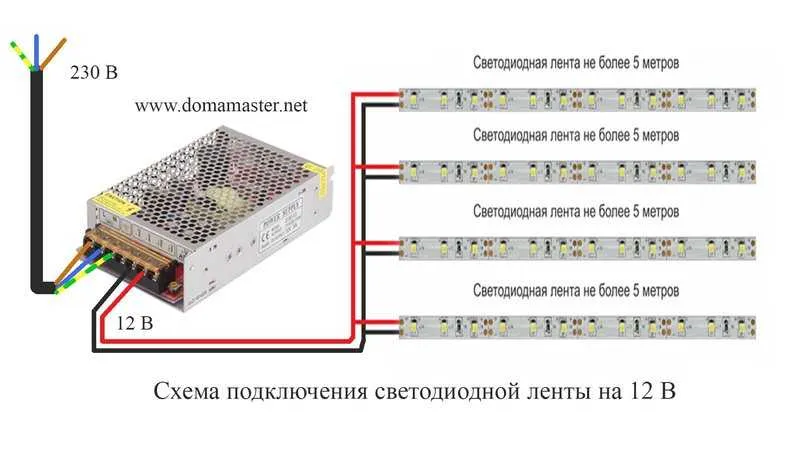

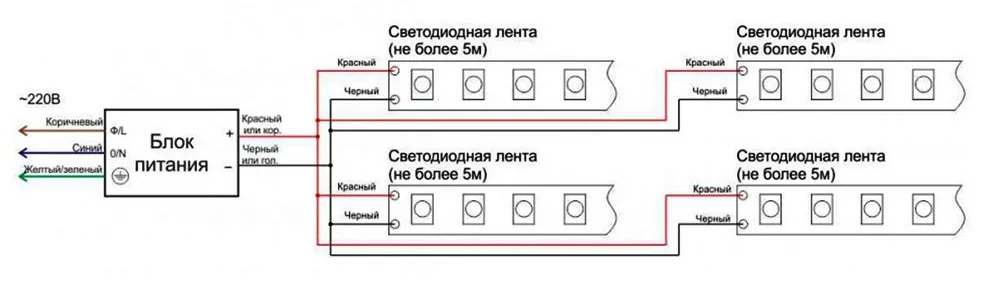

В случае если вам необходимо подключить две и более светодиодных лент, не стоит их подключать последовательно, как на рисунке ниже. Все дело в том что ленты выполнены на тонком диэлектрике с тонкими проводниками и сечение проводников расчитано только на мощность одной ленты. При последовательном подключении сопротивление проводника может оказаться значительным и вторая лента будет гореть тускло. Кроме того, проводники первой ленты будут перегреваться, так как через них будет протекать двойной номинальный ток. Откажитесь от этого варинта подключения.

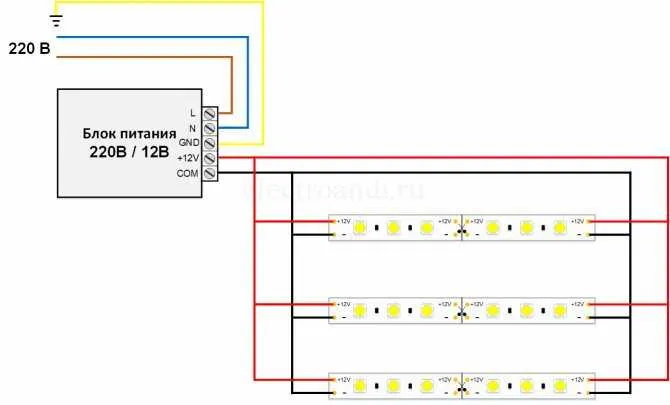

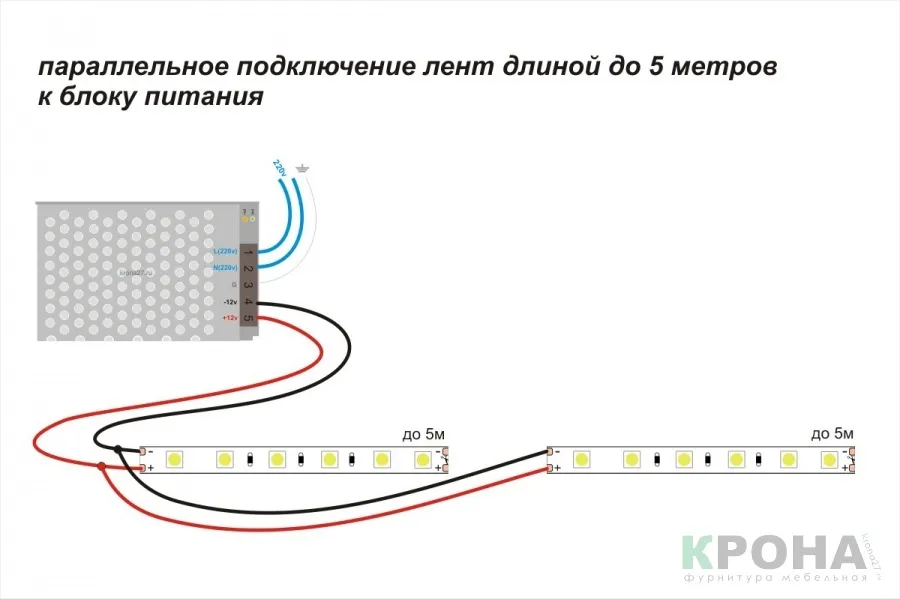

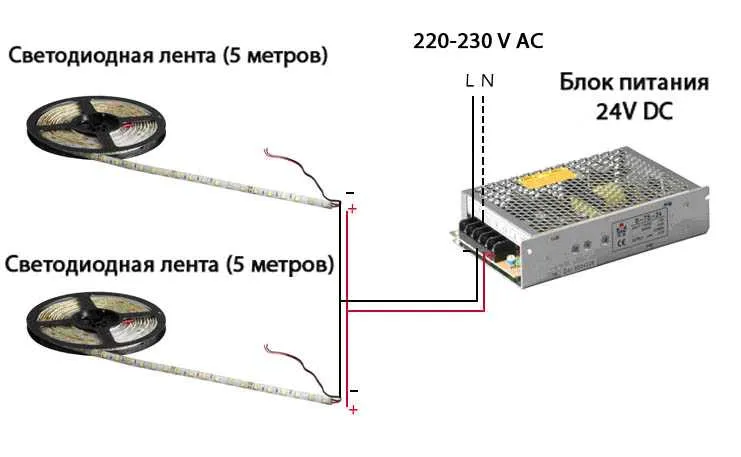

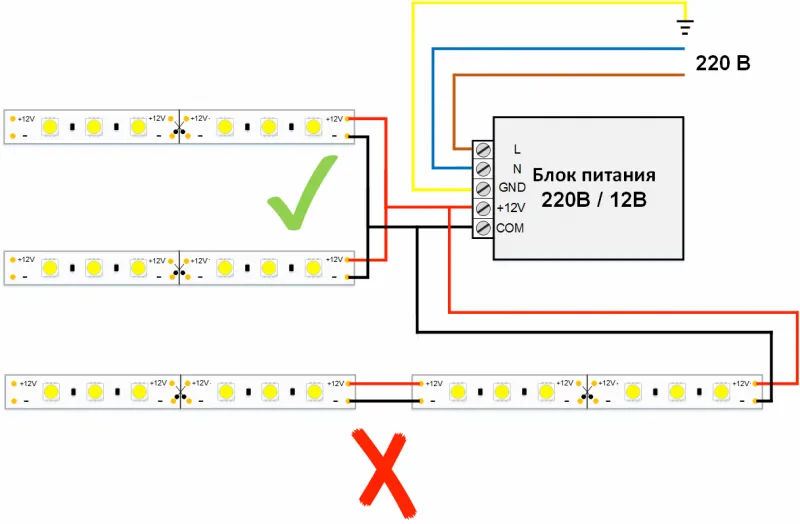

Второй вариант это подключение лент параллельно. Здесь нет никаких проблем которые могут повлечь за собой меньший срок эксплуатации светодиодной ленты. Единственное условие это то , что блок питания должен обеспечивать мощность питания для двух лент.

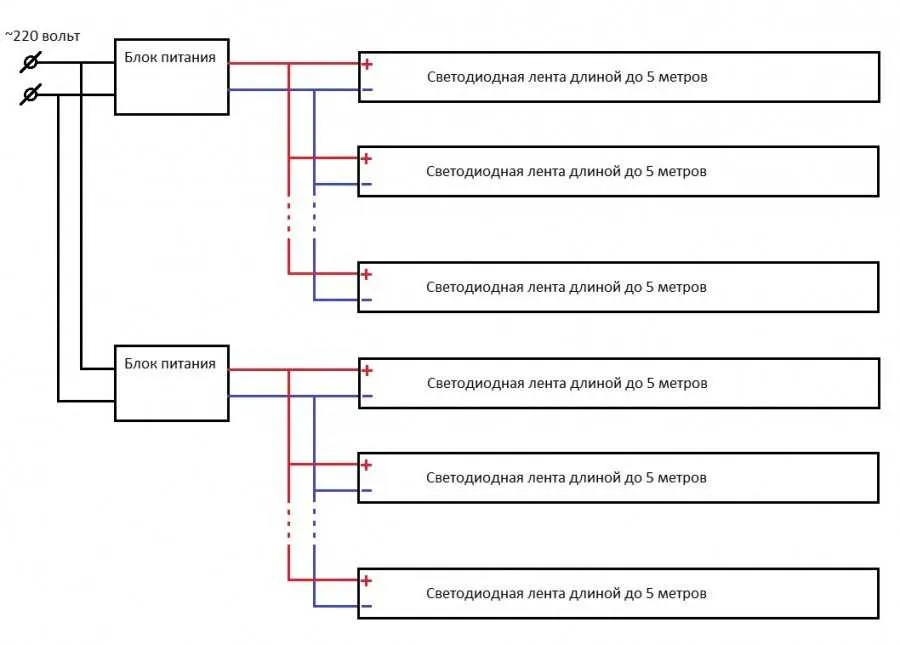

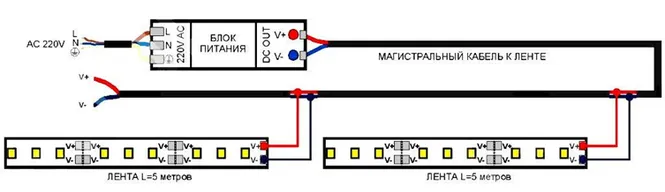

Третий вариант, фактически повторяет второй за исключением того, что здесь два независимых блока питания для каждой из светодиодных лент.

Для питания светодиодной ленты необходимо применять провода сечением не менее 0,75 мм, рекомендуемое сечение 1,5 мм. Это связано не с большим потребляемым током, а с уменьшением сопротивления цепи питания. Использование 2 и т.д. блоков питания целесообразно, если мощность уже используемого (ых) источников питания уже исчерпана.

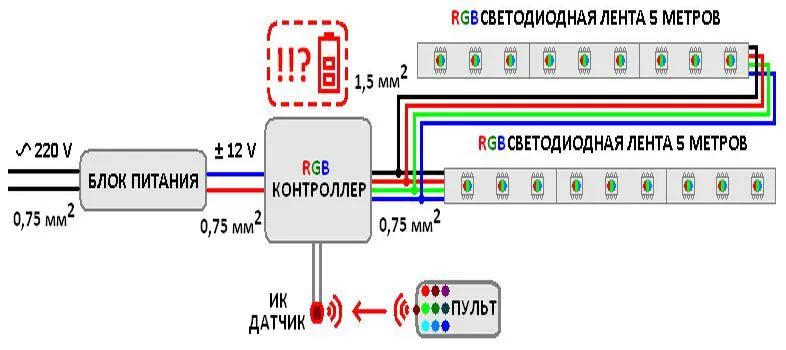

 В случае, если вам надо подключить разноцветную RGB ветодиодную ленту, то информацию по ее подключению можно посмотреть в статье «Подсветка потолка светодиодной лентой». Принцип подключения RGB ленты тот же, в принципе эту ленту вообще можно отнести к одноцветной. С одним условием, что на одной ленте смонтировано фактически три одноцветных ленты (красная, зеленая, синяя). При смещении цветового баланса цветов и получается один общий желаемый цвет. Тот же принцип используется в телевизоре, для получения нужного цвета. А вот смещение баланса каждого из цветов реализуется посредством применения контроллера, который питает каждую из трех лент независимо. К контроллерам прилагаются пульты дистанционного управления. С помощью них можно не только включать и выключать питание ленты, но и непосредственно управлять цветовой гаммой.

Видео по подключению светодиодной ленты к 220 вольтам

  • Назад
  • Вперёд

Как подключить светодиодную ленту к блоку питания?

Большинство высококачественных светодиодных лент представляют собой низковольтные светодиодные ленты, которые для работы необходимо подключить к источнику питания. Блок питания также называют светодиодным драйвером, потому что он приводит в действие светодиодную ленту. Источник питания также называют светодиодным трансформатором, потому что он преобразует сетевое напряжение 220 или 110 В переменного тока в напряжение 12 или 24 В.

В этой статье показано, как подключить светодиодные фонари к источнику питания.

1 Напряжение и мощность

2 Блок питания с разъемом постоянного тока

2.1 Светодиодная лента с разъемом постоянного тока

2.2 Светодиодная лента с открытыми проводами

2.3 Светодиодная лента без проводов после обрезки

3 Блок питания с открытым проводом

3.1 Светодиодная лента с открытыми проводами

3

3

3

3

3.2 Светодиодная лента без проводов после обрезки

4 Блок питания без провода

5 Можно ли подключить несколько светодиодных лент к одному блоку питания светодиодов?

5. 1 Последовательное соединение

5.2 Параллельное соединение

Напряжение и мощность

Во-первых, вам нужно проверить рабочее напряжение вашей светодиодной ленты, наиболее распространенное рабочее напряжение 12В или 24В. Вы должны убедиться, что рабочее напряжение светодиодной ленты совпадает с выходным напряжением блока питания.

Во-вторых, необходимо рассчитать общую мощность светодиодной ленты. Метод расчета заключается в умножении мощности одного метра светодиодной ленты на общее количество метров.

Наконец, согласно принципу 80%, вам нужно добиться того, чтобы 80% мощности блока питания были больше или равны общей мощности светодиодной ленты. Это поможет продлить срок службы блока питания.

Блок питания с разъемом постоянного тока

Светодиодная лента имеет гнездовой разъем постоянного тока, а источник питания имеет штекерный разъем постоянного тока.

Этот источник питания также называется адаптером питания.

Светодиодная лента с разъемом постоянного тока

Если светодиодная лента имеет разъем постоянного тока, а блок питания имеет разъем постоянного тока, вам необходимо подключить разъем постоянного тока и разъем постоянного тока и соединить их.

Светодиодная лента с открытыми проводами

Если светодиодная лента имеет только открытые провода, вам необходимо приобрести аксессуары, которые преобразуют провода в разъемы постоянного тока, а затем соединяют их.

Светодиодная лента без проводов после обрезки

Когда светодиодную ленту разрезают, как подключить ее к розетке?

Вы можете подключить светодиодную ленту через беспаечный проводной разъем или припаять разъем постоянного тока.

Вилку адаптера питания переменного тока можно вставить в розетку для питания светодиодных лент. Что касается небольших проектов, это очень удобно и подходит.

Источник питания с открытым проводом

Источник питания с открытым проводом обычно является водонепроницаемым источником питания.

Светодиодная лента имеет обрыв провода

Вы можете соединить провода светодиодной ленты с кабелями от блока питания.

Скрутите вместе два красных провода, затем закройте и затяните гайку. То же самое касается черного провода.

Обратите внимание, что вам необходимо убедиться, что красный провод подключен к красному проводу, а черный провод подключен к черному проводу. При неправильном подключении светодиодная лента работать не будет.

подключить светодиодную ленту к блоку питания с помощью гаек для проводов

Другой вариант заключается в том, что вы можете подключить провода с помощью беспаечного разъема.

Светодиодная лента без проводов после обрезки

Для светодиодных лент без проводов можно припаять провода к светодиодной ленте или использовать непаянные разъемы для светодиодных лент. Затем используйте метод, описанный выше, чтобы подключить светодиодную ленту к источнику питания.

Источник питания без проводов

Источник питания без проводов, как правило, представляет собой невлагозащищенный источник питания с клеммами для проводки.

Для работы с этим блоком питания вам понадобится отвертка, так как клеммы крепятся к проводам винтами.

Шаг 1: Отвинтите винт на клеммной колодке с помощью отвертки.

Шаг 2: Поместите провод светодиодной ленты в соответствующее положение.

Шаг 3: После вставки проводов светодиодной ленты затяните винты отверткой и потяните рукой, чтобы проверить, достаточно ли они затянуты.

Шаг 4: Подсоедините вилку переменного тока таким же образом.

Для получения более подробной информации о схеме подключения светодиодной ленты, пожалуйста, прочитайте Как подключить светодиодную ленту (схема прилагается).

Можно ли подключить несколько светодиодных лент к одному источнику питания для светодиодов?

Да, вы можете подключить несколько светодиодных лент к одному и тому же источнику питания, но вы должны убедиться, что 80% мощности источника питания превышает общую мощность светодиодных лент.

Последовательное соединение

При последовательном соединении нескольких светодиодных лент может возникнуть проблема с падением напряжения, и чем дальше светодиодные ленты находятся от источника питания, тем тусклее они будут.

Подробнее о падении напряжения можно прочитать Что такое падение напряжения на светодиодной ленте?

Параллельное соединение

Непостоянная яркость светодиодных лент недопустима. Чтобы обойти это, вы можете подключить несколько светодиодных лент к блоку питания параллельно.

  • LinkedIn
  • Facebook
  • Twitter
  • Подробнее

LED LIGHT LIGE LIGED LIGED LIGE LIGE

Благодарю вам за покупку A WAVEREX LED LIDEL LILDATATION LIDEL LILDATATION LIGEL LILDATATION LIDEL LILDATATION LIGEL LILDATATION LIDERID LIDERIX! Мы рады познакомить вас с новой волной освещения, которая штурмом захватывает мир. Светодиодные ленты могут обеспечить более равномерное освещение помещения и более интегрированный свет практически для всего. Благодаря развитию новых технологий светодиодные фонари более эффективны, служат дольше и более экологичны, чем почти любой другой свет на планете. Так что пристегнитесь, давайте приступим к делу.

В этом руководстве вы узнаете о правильных методах установки, рекомендациях по использованию блоков питания и контроллеров, а также о том, чего следует избегать. Если у вас есть вопросы, связанные с установкой или устранением неполадок, пожалуйста, свяжитесь с нами.

СОДЕРЖИМОЕ

  1. УСТАНОВКА
  2. ПРИНАДЛЕЖНОСТИ
  3. БЛОК ПИТАНИЯ
  4. КОНТРОЛЛЕРЫ
  5. Часто задаваемые вопросы
  6. МЕРЫ ПРЕДОСТОРОЖНОСТИ
  7. ГАРАНТИЯ

1.        УСТАНОВКА

На следующих рисунках показаны некоторые распространенные методы установки светодиодной ленты. Имейте в виду, когда это возможно, мы рекомендуем припаивать контакты поверх ленточных разъемов, особенно в больших установках. Они обеспечивают более продолжительное и надежное удержание и устраняют большую часть догадок при устранении неполадок.

При пайке оголенных выводов или бочкообразных разъемов к светодиодной ленте мы рекомендуем добавить клей и термоусадочную трубку поверх области соединения, чтобы обеспечить надлежащее крепление светодиодной ленты. Обязательно смотрите на маркировку полосок, чтобы использовать правильную полярность.

2.        ПРИНАДЛЕЖНОСТИ

Наиболее распространенным аксессуаром является разъем постоянного тока. Как правило, на светодиодной ленте устанавливается разъем «мама», так как большинство настенных блоков питания поставляются с разъемом «папа». При переходе провода от светодиодной ленты к светодиодной ленте вы можете использовать ту же технику, добавив разъемы постоянного тока, чтобы отключить ее, или оголенные провода. Обязательно проклейте и термоусадкой или изоляционной лентой область соединения для достижения наилучших результатов.

Чтобы помочь вам в этом, мы составили полезное практическое руководство по передовым методам пайки светодиодных лент. Следите за видео, отсканировав QR-код ниже.

ИСПОЛЬЗОВАНИЕ СОЕДИНИТЕЛЕЙ

Если для крепления светодиодной ленты используется соединительная арматура, FPC или другие соединители, см. приведенные ниже схемы. При использовании фитингов такого типа важно закрепить светодиодную ленту на месте перед установкой разъема, соблюдая крайнюю осторожность, чтобы не сдвинуть разъем после фиксации на месте. Поскольку контакты, как правило, имеют пружинную или контактную посадку, удерживание между светодиодной лентой и разъемом осуществляется только с запрессовкой, поэтому любое движение после закрепления разъема может привести к смещению точек контакта. После установки рекомендуется проверить каждый фитинг, чтобы убедиться в надежности соединения.

Использование разъемов (продолжение)

При использовании L, T или X Connection . Как упоминалось ранее, обязательно добавляйте эти разъемы ТОЛЬКО после того, как светодиодная лента будет на месте. Из-за характера продуктов Pixel-Free LED мы НЕ рекомендуем использовать разъемы с защелкой для достижения наилучших результатов.

РАЗЪЕМЫ ДЛЯ РЕЗКИ И ВОДОНЕПРОНИЦАЕМОГО ТИПА

При резке ЛЮБОЙ светодиодной ленты важно резать только в местах разреза, расположенных на передней или задней стороне каждой ленты. Он должен быть помечен ножницами и должен быть отрезан ровно, чтобы можно было использовать каждую сторону контактных площадок. Слишком глубокая обрезка с одной стороны затруднит или сделает невозможным использование этой части светодиодов.

Водонепроницаемые соединители обеспечивают лучшую фиксацию, чем невлагонепроницаемые соединители, поскольку они ограничивают изгибание ленты в месте соединения.

ОБЪЕДИНЕНИЕ НЕСКОЛЬКИХ СВЕТОДИОДНЫХ ПОЛОС

При объединении нескольких полос совместите контактные площадки для пайки, слегка перекрывая полосы. Обязательно проверьте полярность на каждой стороне светодиодной ленты. После пайки рекомендуется склеить обе стороны полосы в месте шва и добавить кусок прозрачной термоусадочной трубки для достижения наилучших результатов.

ИСПОЛЬЗОВАНИЕ МОНТАЖНЫХ ЗАЖИМОВ

При использовании зажимов убедитесь, что светодиодная лента надежно закреплена. Часто полезно иметь вторую пару рук, чтобы удерживать полоску на месте. Для большинства светодиодных лент рекомендуется располагать зажимы на расстоянии 0,3 м (~ 1 фут) друг от друга или меньше. При добавлении к изогнутым поверхностям рекомендуется добавить монтажный зажим до и после кривой.

Для светодиодных лент высокой мощности характерен нагрев светодиодов. Для достижения наилучших результатов мы рекомендуем прикрепить светодиодную ленту к алюминиевой поверхности, чтобы рассеивать тепло, выделяемое светодиодной лентой. Это позволит светодиодам охлаждаться и дольше работать по сравнению с вашими светодиодами.

3.       БЛОК ПИТАНИЯ

При выборе блока питания важно использовать изолированные блоки питания постоянного тока и убедиться, что волна пульсаций источника постоянного напряжения составляет менее 5% для получения наилучших результатов. В зависимости от источника питания рекомендуется убедиться, что мощность источника питания на 20 % превышает потребление светодиодной ленты, чтобы гарантировать наличие достаточного напряжения для правильного управления освещением и избежать преждевременного повреждения источника питания. ПОЛЯРНОСТЬ ИМЕЕТ ЗНАЧЕНИЕ! Убедитесь в правильности положительного и отрицательного полюсов проводов при установке. Невыполнение этого требования может привести к непоправимому повреждению светодиодной ленты или блока питания.

КОНФИГУРАЦИИ

Ниже приведена обычная конфигурация для одного блока питания с несколькими светодиодными лентами.

КОНФИГУРАЦИИ С НЕСКОЛЬКИМИ ИСТОЧНИКАМИ ПИТАНИЯ

В установках, где светодиодная лента потребляет много энергии, или при ограниченном пространстве, когда требуется несколько источников питания меньшего размера, она может источников питания на одну комнату или установку. Чтобы избежать падения напряжения на более длинных полосах, можно подключить полосу с обоих концов. ВАЖНО: ПОДКЛЮЧАЙТЕ СВЕТОДИОДНУЮ ПОЛОСКУ ТОЛЬКО С ОБОИХ КОНЦЕВ К ОДНОМУ ИСТОЧНИКУ ПИТАНИЯ. НИКОГДА НЕ ИСПОЛЬЗУЙТЕ БОЛЬШЕ ОДНОГО БЛОКА ПИТАНИЯ С ЭТОЙ КОНФИГУРАЦИЕЙ.

4. Контроллеры

, чтобы использовать любые Dimmers Auryux в линии между силовым источником. Это гарантирует правильное напряжение, выделенное для каждой светодиодной ленты.

При использовании нескольких светодиодных лент RGB или RGBW на одном диммере можно комбинировать один и тот же цвет на каждом канале. Не забудьте прочитать требования к напряжению и потреблению на упаковке светодиодной ленты. НЕ превышайте максимальное допустимое значение для каждого канала на любом контроллере диммирования.

Стенная ткань

При использовании Dimmers и Coblaing Power Ship Of Power Specing The Power -Rimmer. отправил на диммер. Обычные настенные диммеры работают от 110 В или 24 В, но НЕ взаимозаменяемы. Следующая диаграмма относится к низковольтному настенному диммеру (24 В).

Стены (цветовой контроллер)

Инструкции по установке. неудобный изгиб полосы. С этой полосой возможен изгиб из стороны в сторону и изгиб на 360°, но убедитесь, что минимальный диаметр изгиба составляет 120 мм (4,7 дюйма).

УСТАНОВКА В ЛИНЕЙНЫЕ КАНАЛЫ ИЛИ ПОДЛОЖКИ

Рекомендуется соблюдать осторожность при вставке полоски в каналы и различные подложки. Светодиод не должен иметь острых изгибов, поэтому будьте предельно осторожны при вставке или удалении полоски из канала. При установке длинных лент рекомендуется выполнять установку вдвоем, чтобы не повредить светодиодную ленту.

5.       Часто задаваемые вопросы

Почему светодиоды не светятся?

ПРОВЕРЬТЕ СЛЕДУЮЩИЕ ПОЗИЦИИ:

  1. Если питание включено
  2. Если полярность подключена правильно (красный к +, черный к -)
  3. При коротком замыкании в блоке питания (может загореться индикатор блока питания)
  4. При коротком замыкании, вызванном автоматической защитой от короткого замыкания
  5. Если предохранитель сгорел. Если это так, замените предохранитель.

Внимательно проверьте указанные выше элементы, чтобы убедиться, что полоска работает правильно.

Почему светодиод имеет непостоянную яркость?

                      ПРОВЕРЬТЕ СЛЕДУЮЩИЕ ПОЗИЦИИ:

  1. Если есть перегрузка в источнике питания. Если это так, добавьте больше блоков питания.
  2. Если в длинной линии между светодиодом и блоком питания слишком большие потери. В этом случае используйте более толстый кабель или укоротите провода к светодиоду.
  3. Если последовательно подключено слишком много светодиодных лент. Если да, отрегулируйте количество светодиодных лент. Обычно светодиодные ленты, работающие последовательно, не превышают 5 м (16,4 фута).

Почему мигает светодиод?

                       ПРОВЕРЬТЕ СЛЕДУЮЩИЕ ЭЛЕМЕНТЫ:

  1. Хорошо ли контактирует область соединения. Если нет, попробуйте перепаять или переподключить
  2. Если блок питания стабилен. Часто при использовании источника питания, который не рассчитан как минимум на 120% потребления светодиодов, источник питания может иметь негативные последствия, такие как стробирование, мигание или отключение через несколько секунд.

6.       МЕРЫ ПРЕДОСТОРОЖНОСТИ

  • Используйте изолированный источник питания 24 В пост. Не используйте снижение напряжения RC или неизолированный источник питания для управления светодиодной лентой.
  • Чтобы гарантировать наличие достаточного напряжения для питания светодиодной ленты в любых условиях, убедитесь, что мощность источника питания на 20 % выше, чем потребляемая светодиодной лентой.
  • Не прикасайтесь к блоку питания переменного тока, когда он включен
  • Полярность имеет значение! Обязательно соединяйте положительные и отрицательные полюса проводов во время установки, чтобы избежать повреждения полосы.
  • Не царапайте, не деформируйте и не сгибайте изделие во время установки. Невыполнение этого требования может привести к непоправимому повреждению ленты.
  • Продукт не предназначен для погружения в воду и использования в плавательных бассейнах или гидромассажных ваннах
  • Рекомендуется профессиональная установка
  • Устанавливайте в помещении без химикатов, таких как сера, кислота, галоген.
  • Температура окружающей среды должна находиться в диапазоне от -20℃ до 45℃.
  • Качество атмосферы не должно быть ниже национального вторичного стандарта.
  • Неводонепроницаемая полоса (IP33) может применяться только в помещении с влажностью не более 55%.
  • Лента с гелевым покрытием (IP55) может выдерживать небольшое количество воды в течение короткого времени вместо того, чтобы длительное время подвергаться воздействию окружающей среды с влажностью более 80%.
  • Водонепроницаемая полоса из силиконовой трубки (IP65) может выдерживать воздействие атмосферы, но она может выдерживать небольшое количество воды в течение короткого времени, вместо того, чтобы подвергаться воздействию окружающей среды с влажностью более 80% в течение длительного времени.
  • Водонепроницаемая лента с силиконовым наполнителем (IP67), продукт, который подходит для использования внутри и снаружи помещений, может выдерживать кратковременное давление под водой на глубине 1 м, если она хорошо защищена от экструзии и ультрафиолетового излучения.
  • Водонепроницаемая полоса Nano (IP68), продукт, который подходит для использования в помещении и на открытом воздухе, может выдерживать давление под водой на глубине 1 м в течение длительного времени, если она хорошо защищена от экструзии и ультрафиолетового излучения.
  • Для обеспечения светового эффекта источник питания каждой полосы длиной 5 м должен быть подключен к основному источнику питания.
  • Чтобы обеспечить длительный срок службы полоски, не тяните сильно за полоску или провод питания во время установки и использования.
  • Для обеспечения стабильности и длительного срока службы полосы диаметр изгиба полосы не должен быть менее 60 мм. Лента не должна быть сложена, чтобы предотвратить повреждение светодиодных бусин.
  • Убедитесь, что провод правильно подключен к аноду и катоду (+/-). Выходная мощность должна соответствовать напряжению полосы.
  • Во избежание повреждения компонентов из-за перенапряжения или нестабильного тока используйте стабильный источник питания.
  • Пожалуйста, убедитесь, что продукт хорошо защищен во время установки, и примите соответствующие меры для защиты от статического электричества.
  • Полоска будет рассеивать тепло во время использования, пожалуйста, убедитесь, что она находится в вентилируемом месте.

7.       ГАРАНТИЯ НА ПРОДУКТ

Гарантийный срок составляет три года для продуктов, находящихся в нормальном использовании. В случае любых дефектов, возникших в течение этого периода и подтвержденных проверкой компании как связанная с качеством, продукт той же модели будет заменен бесплатно. 2、 Гарантия не распространяется ни на одно из следующего: (1). Любое повреждение продукта из-за использования не допускается в инструкции.

Как сделать светодиодную подсветку в потолке?


Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подго

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подготовьте светодиодные ленты. Разрежьте ленты на необходимые длины, подключите кабель для пит

Чтобы сделать светодиодную подсветку в потолке, необходимо следующее:

  1. Определитесь с типом потолка. Если это жесткий потолок, то подсветка может быть поверхностной, если же это гипсокартонный потолок, то возможно потребуется произвести прорези для установки ленты.

  2. Определитесь с количеством и типом светодиодов. Обычно используют ленты с малым количеством диодов, однако для более яркой подсветки можно выбрать ленты с большим количеством диодов.

  3. Подготовьте необходимые инструменты и материалы. Вам понадобятся светодиодная лента, адаптер для питания, клей или крепежные елементы для крепления ленты.

  4. Установите адаптер для питания и подключите его к электросети.

  5. Приклейте ленту к потолку с помощью кл

Для начала, нужно определиться с тем, где именно вы хотите установить светодиодную подсветку. Если это будет в гипсокартонном потолке, то нужно прорезать отверстия под светодиодные ленты, отверстия должны быть такими размерами, чтобы протянуть туда кабели и установить нужные комплектующие.

Далее, нужно подготовить электрооборудование: провести провода от источника электричества до потолка, подключить трансформатор для светодиодных лент и закрепить его на стене.

Затем нужно установить саму светодиодную ленту, прикрепив ее к потолку с помощью клея или специальных креплений. Важно учитывать, что светодиодные ленты должны быть ровно установлены и не должны иметь наклонов.

После этого можно подключить светоди

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подго

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подготовьте светодиодные ленты. Разрежьте ленты на необходимые длины, подключите кабель для пит

Чтобы сделать светодиодную подсветку в потолке, необходимо следующее:

  1. Определитесь с типом потолка. Если это жесткий потолок, то подсветка может быть поверхностной, если же это гипсокартонный потолок, то возможно потребуется произвести прорези для установки ленты.

  2. Определитесь с количеством и типом светодиодов. Обычно используют ленты с малым количеством диодов, однако для более яркой подсветки можно выбрать ленты с большим количеством диодов.

  3. Подготовьте необходимые инструменты и материалы. Вам понадобятся светодиодная лента, адаптер для питания, клей или крепежные елементы для крепления ленты.

  4. Установите адаптер для питания и подключите его к электросети.

  5. Приклейте ленту к потолку с помощью кл

Для начала, нужно определиться с тем, где именно вы хотите установить светодиодную подсветку. Если это будет в гипсокартонном потолке, то нужно прорезать отверстия под светодиодные ленты, отверстия должны быть такими размерами, чтобы протянуть туда кабели и установить нужные комплектующие.

Далее, нужно подготовить электрооборудование: провести провода от источника электричества до потолка, подключить трансформатор для светодиодных лент и закрепить его на стене.

Затем нужно установить саму светодиодную ленту, прикрепив ее к потолку с помощью клея или специальных креплений. Важно учитывать, что светодиодные ленты должны быть ровно установлены и не должны иметь наклонов

Categories:

Comments are closed
