Современному человеку компьютер стал повседневным элементом быта. Для многих он даже вытеснил телефон и телевизор. Однако, чтобы выполнять эти функции, домашний компьютер должен быть подключен к глобальной информационной сети. Если возникает вопрос о том, как выполнить подключение кабеля интернет-подключения, рассмотрим, как правильно установить соединение через коннектор.
Содержание статьи
- Теория обжима интернет-кабеля
- Что нужно для обжима интернет-кабеля
- Схемы распиновки
- Как правильно самостоятельно обжать интернет-кабель
- Заключение
Теория обжима интернет-кабеля
Процедура установки разъёма на кабель многооперационная, и надо правильно выполнять каждую операцию и их порядок.

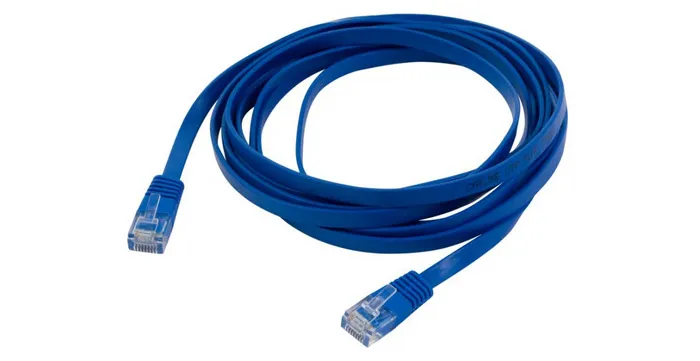

Что такое интернет-кабель
Интернет-кабель имеет и другое, более обобщающее название, – сетевой кабель. Он используется в качестве кабельной проводки при передаче информационных сигналов на большие расстояния, связывает отдельные компьютеры с главным сетевым (майн-фреймом). В домашней вычислительной сети таким кабелем связывают все устройства: домашние компьютеры, роутеры, принтеры и др.
Интернет-кабель состоит из двух или четырех пар перевитых между собой проводов. Каждый провод имеет собственную изоляцию и может быть многожильным или одножильным. Первый тип – это более гибкие провода, ими соединяют устройства, которые часто перемещают с места на место. Одножильный провод более жёсткий, такими кабелями подключают неподвижные розетки.
Провода могут иметь либо общий двойной экран из фольги и медной оплётки, либо общий экран из фольги и экраны для каждой пары свитых проводов, либо только экраны для пар.
Вместо проводного кабеля для дальней связи может быть использован оптоволоконный кабель или даже радиоканал. Но всё равно в сети будут присутствовать и проводные связи, которым нужны кабели с разъёмами.
Что такое обжим витой пары
Обжим витой пары – это процедура, целью которой является закрепление специального разъёма – 8-контактного коннектора 8P8C на конце кабеля. Эта процедура многооперационная. Поочерёдно производится удаление экранов и изоляции на концах кабеля, раскладка проводов в соответствии с цветовой схемой, выравнивание концов проводов и подравнивание их длины, вставление проводов в каналы в коннекторе и продавливание каналов коннектора для получения хорошего контакта с жилой кабеля. После выполнения этих операций коннектор моно вставлять в соответствующее гнездо на вычислительном устройстве.

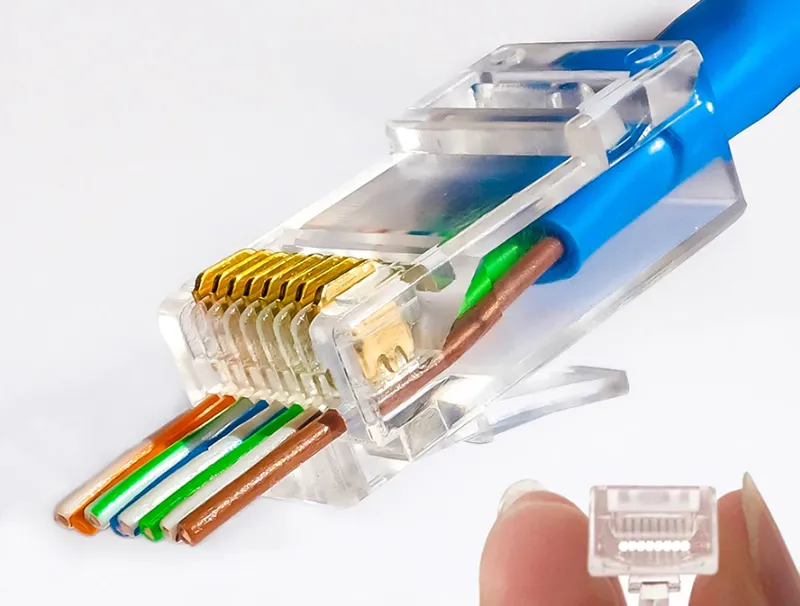

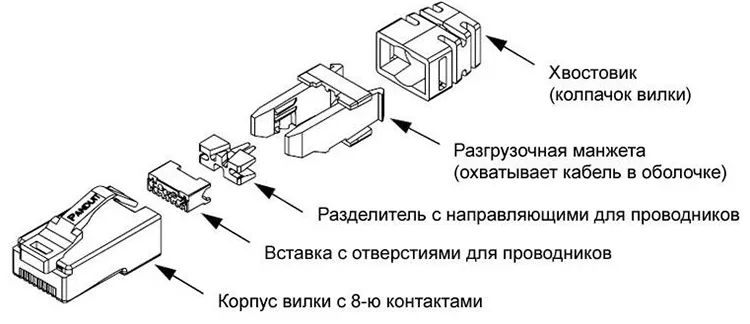

Конструкция коннектора для сетевого кабеля
Коннектор известен под двумя символами – RJ 45 и 8Р8С. Он состоит из прозрачного пластикового корпуса с фиксированной защёлкой, крепёжной обжимной планки, контактов из латуни или бронзы. В корпус встроены специальные контактные ножи с золотистым напылением. Их количество зависит от типа кабеля. Кроме этого, в коннекторе имеются элементы для надёжной фиксации шнура и предотвращения разрыва контактов.
Во входные отверстия корпуса заводятся в определённом порядке жилы. Часть внешней оболочки тоже должна войти в корпус коннектора для большей прочности соединения. После этих действий корпус коннектора вводится в пресс-клещи и ручки клещей зажимаются.
Что нужно для обжима интернет-кабеля
Для правильной и аккуратной установки коннектора на кабель необходимо воспользоваться специальным инструментом.

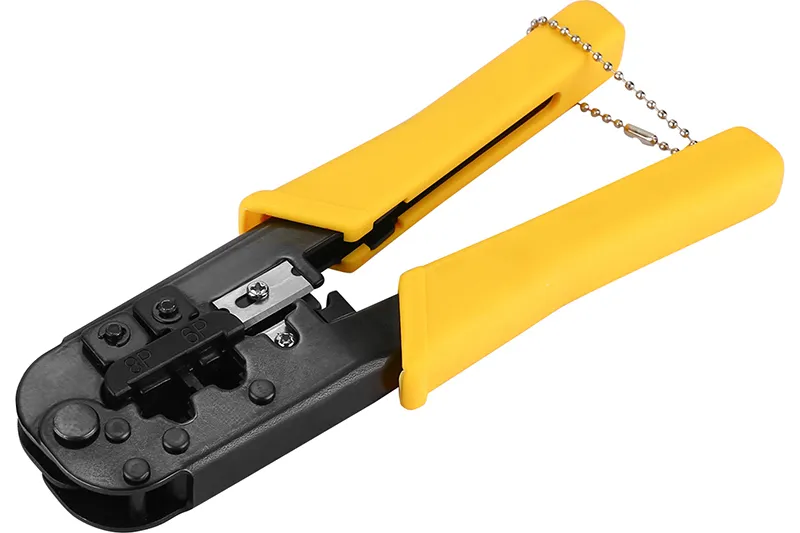

Специальные обжимные клещи или кримпер
Если делать всё по правилам, нужно воспользоваться специальными фирменными клещами – кримпером. Ими можно отрезать провода, снимать с них изоляцию, выполнять обжим коннектора. Этот инструмент должен быть достаточно массивным, иначе от больших нагрузок он может быстро выйти из строя. Встречные губки должны точно совпадать, иначе коннектор просто будет испорчен. Кримпер должен удобно лежать в руке.
У электриков существует два вида соединения проводов: клемм-пайка и обжимка. Оба способа имеют свои достоинства и недостатки. Обжимка хороша тем, что может выполняться в любых некомфортных для монтёра условиях: под потолком, под столом, в тесном закутке – лишь бы добраться до нужного места на кабеле. В таких условиях паять контакты невозможно. Поэтому мастер выбирает технологию обжима.
Подручные инструменты

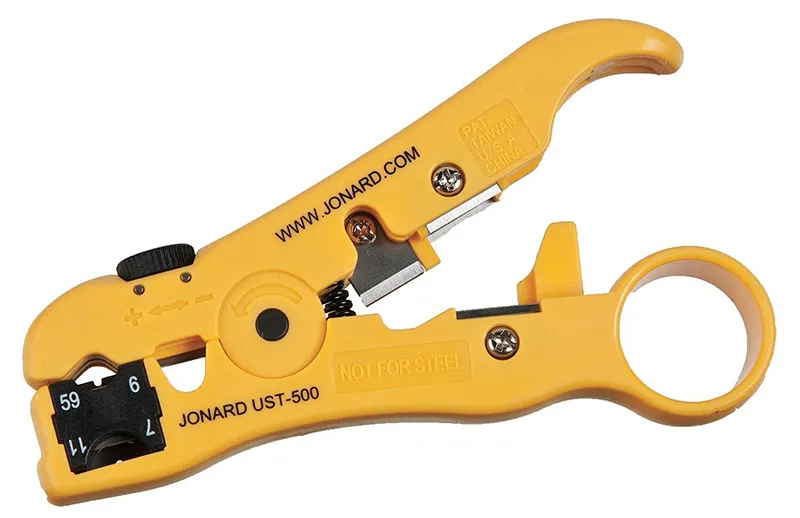

Кроме кримпера, потребуется сам кабель, на который нужно установить коннектор. Нужны коннекторы 8Р8С по две штуки. Для снятия изоляции с провода применяется нож под названием стриппер. Для проверки качества выполнения работы будет использован специальный кабельный тестер. Это устройство может выявить обрыв, замыкание в кабеле или неправильное обжатие. Существуют приборы с расширенной функциональностью, позволяющие измерять скорость в сегменте локальной вычислительной сети (ЛВС), уровень затухания сигнала и т.д.
Специальный нож можно заменить лезвием канцелярского ножа или маникюрными ножницами, но это в крайнем случае.
Схемы распиновки
Проводники, из которых состоит кабель, должны вставляться в гнёзда коннектора в определённом порядке в соответствии с цветовой схемой. Это действие называется «распиновка кабеля».
8-жильный провод
Кабель из 8 жил, естественно, стоит немного дороже. Но если в перспективе потребуется повышение скорости интернета свыше 100 Мб/сек, то имеет смысл сразу закладывать 8-жильный кабель.
Существует две схемы распиновки кабеля – прямой обжим и перекрёстный.
Прямой обжим предполагает, что на обоих концах патчкорда распиновка (порядок цветов) одинаковая.

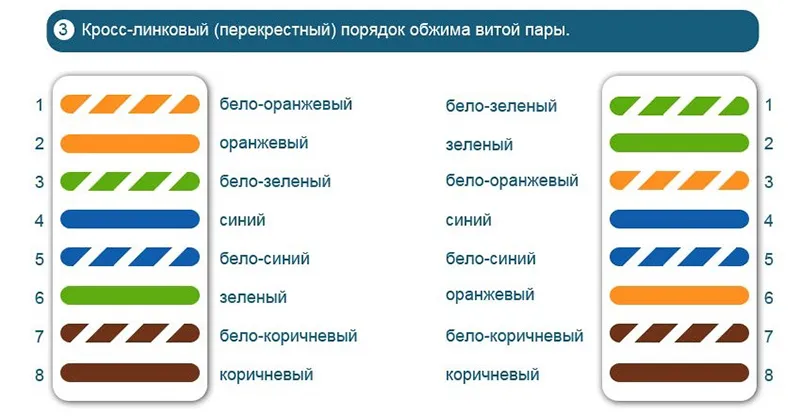

Схемы перекрёстного подключения коннекторов к кабелю применяются, если кабель соединяет два одинаковых устройства: компьютер – компьютер, роутер – роутер.

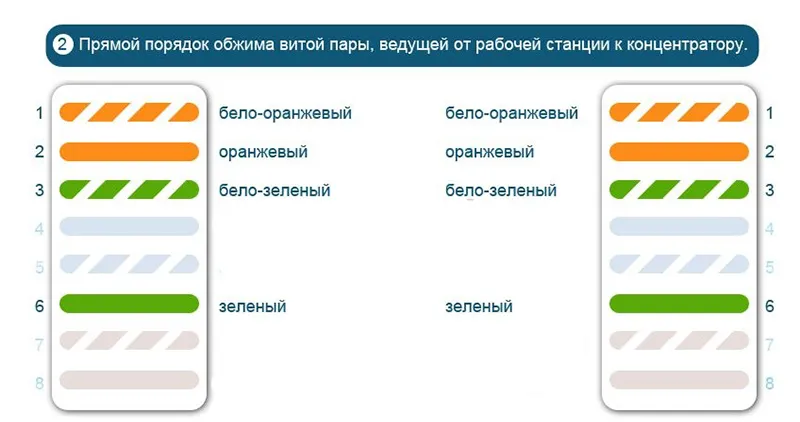

4-жильный провод
Кабель с четырьмя проводниками применяется в случае низкоскоростной сети – не более 100 Мб/сек.
Нынешняя вычислительная техника сама способна определять вид распиновки: прямая она или перекрёстная.
Внутри кабеля для защиты от электромагнитных помех имеются экраны. Они могут быть из фольги или из медной оплётки. Экранируются либо все жилы двойным экраном, либо каждая пара экранируется фольгой в отдельности, либо и каждая пара фольгой, и общий экран из фольги на весь кабель.
Как правильно самостоятельно обжать интернет-кабель
Понятие «правильно» предполагает, что жилы кабеля чередуются между собой в соответствии с цветовой схемой, а при снятии изоляции не повреждены медные жилки, проводнички вставлены до упора и крепко зажаты.
Как снять изоляцию с провода
Сначала нужно на длину 30 мм снять общий экран (если он имеется), потом общую изоляцию. Это делается просто. Конец кабеля заводится в соответствующее окошко кримпера, рукоятки сжимаются, кабель проворачиваетсся вокруг своей продольной оси, получается разрез изоляции. Отрезанный кусок можно снять.
Затем нужно крепко взять одну жилку двумя пальцами и распрямить её. И так поступить со всеми жилками по очереди. Затем ножом или бокорезами подровнять все жилки до одной длины. Если хоть одна окажется длиннее других, обжатие получится дефектным, контакты будут ненадёжные, сеть не будет работать. Поле этого кабель можно заводить в коннектор, но 3–4 мм общей изоляции тоже должны войти внутрь корпуса. Тогда соединение будет прочным.
Как расправить и расположить жилы согласно схеме распиновки
До снятия изоляции или после этого (абсолютно не важно, каждый делает, как ему удобнее) нужно выпрямленные жилки расположить в соответствии с цветовой схемой.
Как обрезать и выровнять провода
После распрямления концов проводничков ещё раз нужно проверить, чтобы все выровненные проводнички имели одинаковую длину. При необходимости следует обрезать лишнее под линейку.
Как конструкцию вставить в коннектор
Распрямлённые проводнички в установленном порядке вставляются в гнёзда коннектора, каждый до упора. Для этого нужно зажать восемь проводов между пальцами и аккуратно вставить их в восемь гнёзд корпуса коннектора.
Как опрессовать кабель и проверить соединения
Теперь эту сборку нужно ввести в раствор кримпера, проследив за тем, чтобы ни один проводничок ни на капельку не вылез из своего гнезда в коннекторе. Последнее действие – сжать ручки кримпера и услышать щелчок. Это значит, что кримпер раздавил пластик корпуса коннектора, добрался до металла проводничков и создал прочный и надёжный контакт.
Качество соединения проверяется кабельным тестером.

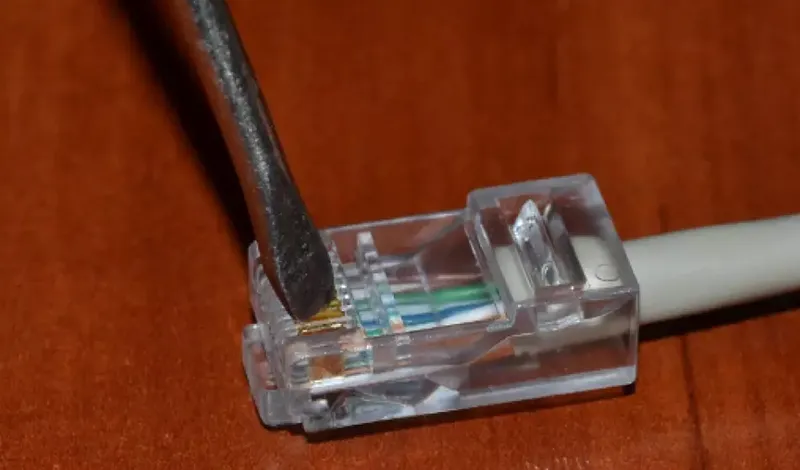

В отсутствие кримпера можно выполнить обжимку коннектора с помощью плоской отвёртки. Все подготовительные операции выполняются так же, как и для работы с кримпером. Разница будет на последнем шаге. После того как проводнички заведены в коннектор, нужно жалом плоской отвертки прижать их. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. После этого нужно контакты ещё раз дожать с помощью отвертки.
После обжима каждого контакта защёлкивается фиксатор кабеля. Он просто вдавливается внутрь и прижимает внешнюю изоляцию.
Заключение
Домашняя локальная вычислительная сеть является нижним звеном во Всемирной паутине. Умелый компьютерщик непрерывно что-нибудь переделывает и добавляет туда. И не всегда для монтажных работ приглашает мастера, управляется сам, ведь самому уметь сделать так, чтобы всё заработало, – это очень полезно. Но этому нужно учиться.
Предыдущая
Следующая
Как обжать 8 жильный кабель для Интернета?
Для того чтобы обжать 8-жильный кабель для интернета, вам понадобятся следующие инструменты и материалы:
- Кримпер — специальный инструмент, используемый для обжима коннекторов на кабеле.
- Коннекторы RJ45 — они позволяют подключить кабель к сетевому оборудованию, такому как маршрутизаторы или коммутаторы.
- Нож или специальный инструмент для снятия изоляции с проводников.
- Кабельные ножницы для обрезки кабеля.
Шаги для обжатия 8-жильного кабеля RJ45:
- Снимите изоляцию с конца кабеля, используя нож или специальный инструмент.
- Разложите провода в нужном порядке. Наиболее распространенный порядок следующий: белый-оранжевый, оранжевый, белый-зеленый, синий, белый-синий, зеленый, белый-коричневый, коричневый.
- Обрежьте провода так, чтобы они имели одинаковую длину.
- Вставьте провода в коннектор RJ45 в нужном порядке, убедитесь, что провода вставлены до конца.
- Убедитесь, что провода находятся в нужном порядке и не перекрещиваются.
- Установите коннектор в кримпер и нажмите на ручки, чтобы обжать его на кабеле.
- Проверьте кабель на работоспособность.
Обратите внимание, что для обжатия кабеля необходимо иметь определенный опыт и знания, поэтому, если у вас нет опыта, лучше обратиться за помощью к специалисту.
