В 1990-х годах приборы автоматического управления освещением активно вошли в повседневную жизнь людей. В странах Западной Европы установка таких устройств для освещения лестничных маршей, площадок и придомовых территорий стала значительным источником энергосбережения для владельцев жилья. Если вас интересует, как выполнить подключение датчика движения на 12 вольт, то…

Прибор предназначен для экономии электроэнергии, затрачиваемой на освещение помещений и придомовых территорий. ДД 24 реагирует на появление человека включением осветительных приборов в течение заданного периода времени после прекращения движения в поле контроля.

Как выглядит и где используется

Горизонтальный датчик выглядит в виде объёмного тороидального диска, который крепят к потолку. Другие приборы бывают настенными и угловыми модификациями. Горизонтальная модель служит всестороннему охвату подконтрольной зоны с полным углом обзора 3600. Остальные ДД имеют обзор 1200 и 1800. Обычно прибор окрашен в белый или чёрный цвет.

Корпус ДД делают из поликарбоната, в центре которого вставлен экран с линзой Френеля в виде колпака. Рядом с ним расположены настроечные винты. В зависимости от модели,прибор может иметь 2 или 3 настроечные функции. Это винты освещённости, задержки и чувствительности.

Потолочные ДД устанавливают вверху на перекрытиях проходных помещений – это коридоры, вестибюли, лестничные площадки и марши. Также сенсорные автоматы монтируют внутри складов и прочих комнатах технического назначения. Если помещение имеет два дверных проёма в смежных стенах, то устанавливают угловые модели. В остальных случаях устройство вешают на одно из ограждений, но не напротив окон. Прямые солнечные лучи могут пагубно сказаться на состоянии фотоэлементов.

Важно! Датчики движения нередко используют в охранных системах, где они не только включают свет, но и приводят в действие видеоаппаратуру, звуковую сигнализацию и пр. Уличные ДД монтируют на фасадах домов, отдельно стоящих вертикальных конструкциях для охраны и освещения лиц, незаконно проникших на частную территорию.

Применение датчика движения 12 вольт

Используются такие устройства в двух местах:

• Системы охраны. Дополнительный источник энергии (аккумулятор) сохраняет работоспособность системы при временных отключениях электроэнергии, а если подключить аппарат к блоку дистанционного управления, то это избавит от необходимости прокладывать длинные кабеля при охране большой территории;
• Охрана автомобиля. В ночное время в автомобиле это устройство включает внутреннее освещение и фары не только при прикосновении или попытке взлома, но и тогда, когда кто-то просто подходит к машине. Оно также может включать видеорегистратор;
• Аккумуляторные светильники в саду и на автобусных остановках, на солнечных батареях. В этих местах используется датчик движения для включения света. Экономят заряд аккумуляторов;
• В сочетании с мощной батареей и автомобильным сигналом получается переносная система сигнализации.

Применение датчика движения 12 вольт

Как работает устройство

Инфракрасный датчик движения

Функционирование инфракрасного датчика движения ДД 024 осуществляется за счёт совокупного взаимодействия его трёх составляющих частей, это:

1. Оптика;
2. Теплодатчик;
3. Блок управления.

Оптика

Оптическая система представляет собой полимерную полусферу, расположенную в центре прибора. Пластиковый колпак покрыт изнутри множеством мельчайших линз, которые объединены в единую систему, называемую линзой Френеля. Её задача состоит в том, чтобы сфокусировать инфракрасное излучение зоны обзора на фотоэлементах пироприёмника.

Теплодатчик

Теплодатчик, или пироприёмник, представляет собой электронную головку в виде полусферы, находящуюся под линзой Френеля. Поверхность головки покрыта чувствительными микро фотоэлементами. Как только происходит изменение интенсивности сфокусированных ИК лучей, сразу меняется уровень напряжения тока в пироприёмнике. Информацию об этом получает блок управления.

Блок управления

Операционный блок – это электронная схема, которая производит оценку степени изменения интенсивности ИК фона. Если этот показатель достигает определённого уровня, то срабатывает реле, которое включает подсоединённые источники света. Подключённые световые приборы могут быть разных видов.

Что такое датчик движения 12 вольт

Детектор движения на 12 вольт представляет собой устройство, которое предназначено для включения нагрузки (осветительных приборов, охранных систем, динамиков) при обнаружении в зоне их действия движущегося объекта.

Состоит он из следующих элементов:

• Герметичный пластиковый корпус с крепежными отверстиями, клеммами для подключения питания и нагрузки;
• Передатчик с приемником – элементы, формирующие электромагнитное излучение и принимающие его отраженным от движущегося объекта с характеристиками, отличными от исходных (излучение, отраженное от попавшего в зону действия прибора объекта, отличается от исходного частотой и длиной волны);
• Печатная плата с микроконтроллером – исполнительная часть прибора, воспринимающая и расшифровывающая сигнал от приемника и подающая при определенном значении сигнала питание на нагрузку.

На заметку. Подобные приборы работают при питающем напряжении 12 вольт. Использование источников питания, имеющих напряжение выше данного значения, приведет к выходу из строя не поддающейся ремонту электронной части – печатной платы с микроконтроллером.

Датчик движения для сигнализации

ДД 024 инструкция содержит следующие технические характеристики:

1. Рабочая электросеть – 220 в/50 Гц.
2. Время задержки (Time) – регулируется в пределах от 10 секунд до 20 минут.
3. Светочувствительность (Lux) регулируется под нужную степень освещенности помещения, при которой должен срабатывать датчик.
4. Предельная дальность срабатывания ДД составляет 6 метров.
5. Момент срабатывания прибора зависит от скорости движения человека в зоне контроля – это 0,5-1,5 м/сек.
6. Коммутируемый ток – 1,1 кВт.
7. Угол обзора у моделей:

• потолочных – 3600;
• настенных – 1800;
• угловых – 1200.

Монтаж ДД 024

Для монтажа сенсорных приборов на стенах из бетона или кирпича, как внутри, так и снаружи, применяют дрель-перфоратор. Монтаж производят в следующей последовательности:

• На задней панели прибора замеряют расстояние между центрами монтажных отверстий, если их два. Можно поступить проще – снять заднюю панель и, приложив её к ограждению, карандашом обвести отверстия;
• На поверхности ограждения выбирают место крепления из расчёта планируемого сектора контроля. Для горизонтальных детекторов это будет центр потолка. Для угловых и настенных приборов точки крепления отмечают так, чтобы ДД захватывал двери или арочные проходы;
• Перфоратором высверливают углубления под дюбели. Их вбивают в готовые отверстия молотком. Затем в них вкручивают шурупы таким образом, чтобы головки выступали на удобную высоту для монтажных отверстий датчика;
• Приступают к подводке проводов. Это делают открытым или скрытым способом. Электропроводку крепят к стенам и потолку дюбелями хомутами, укладывают в штробы с последующей штукатуркой или скрывают её в коробах;
• Подсоединив детектор к электропитанию, его вешают тыльной стороной на саморезы.

Обратите внимание! Подключение подводки к выпускам датчика производят с помощью винтовых или ножевых клеммников. Ни в коем случае нельзя делать скрутки – это может привести к поломке датчика или другим негативным последствиям.

Схема подключения ДД 024

На задней панели изготовитель обычно наклеивает стикер со схемой подсоединения детектора к проводам электросети и приборам освещения. Там же через отверстие выведены три выпуска проводов различного цвета. Провод красного цвета (L) – это фаза, синий (A) – от источников света, чёрный или коричневый (N) – ноль. Принципиальная схема подсоединения ДД есть у каждого руководства в комплекте поставки товара.

Подводящие три проводника должны быть сечением не менее 1,5 мм2. Чтобы не перепутать провода, нужно пользоваться тестером-отвёрткой. Провод от ламп освещения лучше заранее пометить маркером. Соединения производят таким образом, чтобы клеммники были спрятаны за корпусом датчика.

Проверка подключённого датчика движения

Если детектор установлен в закрытом помещении, где нет окон, датчик должен включать свет сразу же после подсоединения к нему питания. В случае монтажа ДД 024 в комнате с оконными проёмами, условия срабатывания прибора создают регулировкой настроечных винтов, расположенных на передней панели ДД.

Проверяют правильную настройку сенсорного устройства опытным путём. Настройщик начинает несколько раз подходить к зоне контроля в условиях разной степени естественной освещенности комнаты. Обычно окончательную настройку завершают после трёх тестовых испытаний.

Дополнительная информация. Если у хозяина жилья нет опыта работы с электротехникой, то браться за самостоятельное подключение датчика движения не стоит. Надо обратиться к профессионалу. Он быстро установит прибор, подключит его к питанию и настроит, как нужно владельцу.

Как настроить датчик движения для освещения – инструкция

Когда мы рассказывали о том, как сделать уличное освещение экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения. Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.

Чем можно регулировать детектор?

В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.

Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:

Обзор сенсора

Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.

Настройка параметров

Угол установки

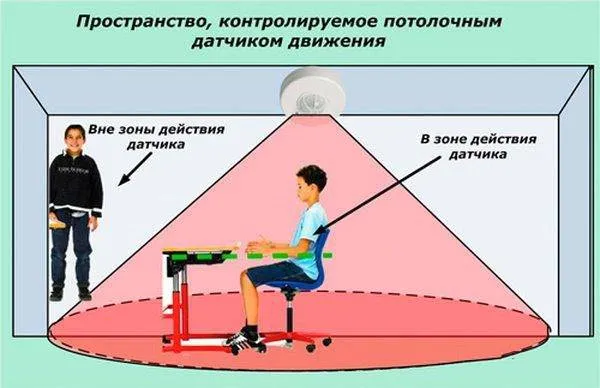

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Чувствительность

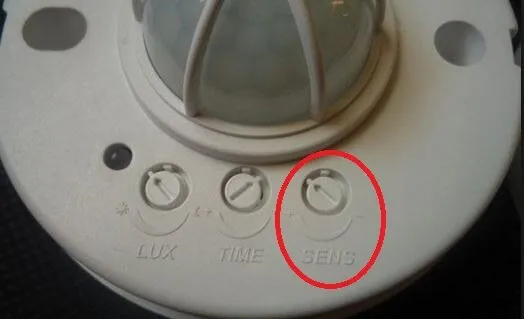

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину». Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится.

Освещенность

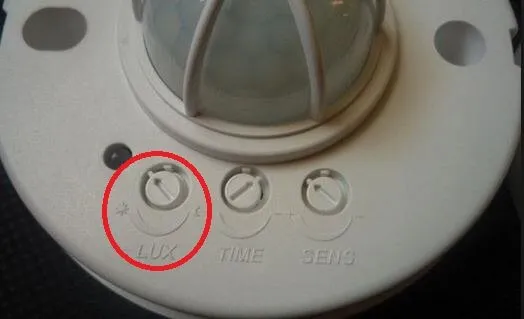

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

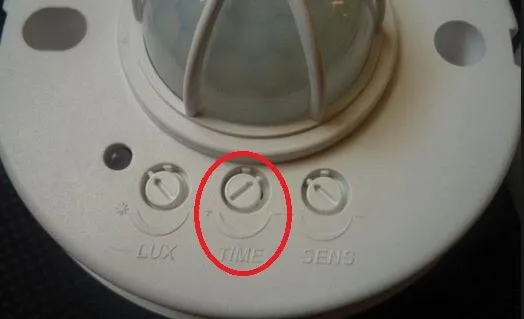

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.

Также немного полезной информации вы можете узнать, просмотрев данное видео:

Как выполнить регулировку

Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде. Надеемся, что предоставленная инструкция по настройке детектора с двумя и тремя регуляторами была для Вам полезной!

Будет интересно прочитать:

samelectrik.ru

Настройка и регулировка ДД 024

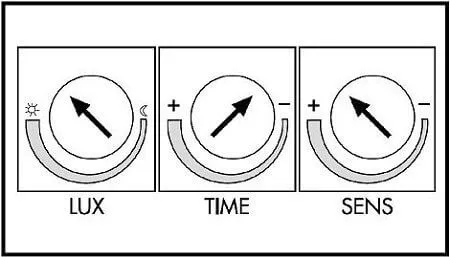

На фасадной панели расположены три регулировочных винта со следующими буквенными обозначениями:

• LUX – степень освещённости контрольной зоны;
• TIME – время задержки отключения света;
• SENS – чувствительность прибора на объём объекта.

Регулировка ДД производится этими тремя винтами. Настройку осуществляют последовательно в следующем порядке:

1. Винт LUX поворачивают в крайнее правое положение. Это максимальная степень освещённости зоны контроля. Постепенно возвратным движением регулятора добиваются срабатывания прибора в сумерки или полной темноте.
2. Винтом TIME устанавливают промежуток времени, когда свет не выключается при полном отсутствии движения в «поле зрения» детектора. Такая функция нужна, когда человек проходит помещение и через некоторое время возвращается.
3. Функция SENS полезна для уличных моделей и внутридомовых датчиков. Основное назначение этой опции – различать людей и не реагировать на мелких животных (собак, кошек и пр.). Настройку чувствительности осуществляют опытным путём. В крайнем случае, винт устанавливают в среднее положение.

Инструкция к инфракрасному датчику движений ДД-024

Эти датчики движения применяются для экономии электроэнергии на освещение. Их основная задача – автоматическое включение или отключение электроприборов в определённый период времени, при изменении уровня освещённости либо при движении в поле действия прибора. Коммутация датчика осуществляется за счёт встроенного электромеханического реле.

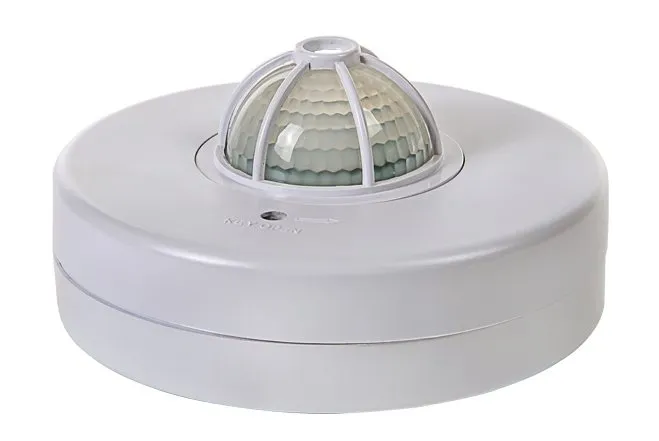

Внешний вид ДД024

Датчик движения ДД 024 применяют для управления освещением жилых, офисных или складских помещений. Использование этих приборов позволит снизить нагрузку на энергосистему здания, уменьшить расход электроэнергии и повысить ресурс работы осветительных ламп.

Устройство и принцип работы ДД 024

Основным элементом прибора является собственно сам инфракрасный датчик движения, работающий под управлением контроллера, который принимает и анализирует информацию о движении и уровне освещённости и выдаёт команду на размыкание контактов в электромеханическое реле.

Принцип работы этого устройства основывается на чувствительности датчика. В момент появления в зоне действия ИК-поля прибора движущегося объекта на микрочип поступает информация об этом, контроллер анализирует информацию об уровне освещения. После этого он выдаёт команду о размыкании контактов и включении подключённых источников света, это в том случае, если уровень освещения ниже заданного параметра, или остаётся в режиме ожидания, если освещение соответствует запрограммированным параметрам.

Это необходимо для того, чтобы автоматика не срабатывала в светлое время суток. Достаточно удобная функция прибора.

Эксплуатационные и технические параметры ДД 024

Для подключения и эксплуатации датчиков движения требуется знание большого количества технических параметров устройства. Тем не менее, основными характеристиками датчика движения, которые используются для подключения, являются:

• параметры электросети, для ДД024 это 220В, с частотой в 50Гц;
• таймер задержки, для ДД024 этот параметр регулируемый, от 10 до 720 секунд, фактически это время работы источника света после прекращения движения в чувствительной зоне прибора;
• светочувствительность – регулируемый параметр, показывает уровень освещённости, при котором срабатывает устройство, для модели 024 это диапазон – от 5 до 1000 Люкс;
• зона действия ИК-поля – в радиусе 6-ти метров;
• скорость срабатывания – 0,5-1,5 м/сек., этот параметр отвечает за скорость движения объекта в зоне действия прибора;
• коммутируемый ток – 1100Вт;
• угол обзора, вертикального – 120° (180° – у модели ДД 024В), горизонтального – 360°.

Стоит отметить, что выходная мощность для ламп накаливания и для энергосберегающих будет различна. В первом случае она будет равна 1100Вт, в то время как для сберегающих – всего 600Вт.

Внешне прибор представляет собой диск из поликарбоната светлого цвета с полупрозрачным куполом в обрешётке по центру. Диаметр диска – 118 мм, высота основания – 60 мм. Крепёж производится к потолку обычными саморезами.

Важно! Датчик движения инфракрасный ДД 024 является устройством потолочного крепления, при его монтаже не нужно забывать, что ИК-полю могут мешать различные предметы, в зоне действия создающие тень. Учитывайте это при монтаже.

Монтаж ДД 024

Установка и подключение датчиков требует понимания принципа их работы и знания основ электротехники, в остальном сам процесс установки и подключения не представляет особой сложности. Тем не менее, ввиду их расположения и особенностей устройства, стоит озаботиться вызовом квалифицированного электрика, ранее работавшего с такими системами автоматизации. Установка производится на высоту 2-4 метра от пола, на потолок помещения. Место выбирается так, чтобы в зоне работы устройства не было перемещающихся или движущихся деталей или предметов, создающих тень.

Датчик нельзя устанавливать, если в рабочую зону попадают:

• вентиляторы различного типа или противовесы, любые постоянно движущиеся предметы и детали машин и механизмов;
• кондиционеры и обогреватели, вызывающие колебания температуры;
• растения и свободно висящие провода;
• устройства, создающие электромагнитное поле.

Монтаж датчика максимально облегчён. Для этого достаточно снять защитную верхнюю крышку прибора, провернув её по часовой стрелке. После чего размечаем на потолке отверстия под крепёж, используя корпус как шаблон. После проделывания отверстий и забивания дюбелей датчик фиксируется на потолке. После чего он подключается к электросети здания.

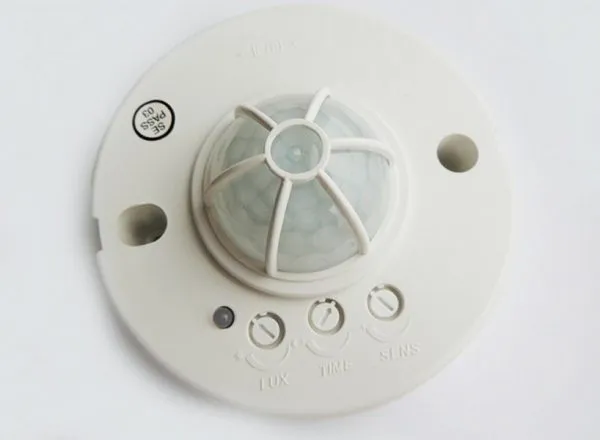

Вид ДД024 без защитной крышки

Важно! Подключение прибора производится в строгом соответствии с требованиями ПУЭ. Обязательно подключение через автомат или предохранитель!

Схема подключения ДД 024

Провода питания от источника питания подключаются к клеммам, расположенным в корпусе прибора. Сечение медного провода – не более 1,5 кв. мм. Существует несколько вариантов подключения этого устройства, основные из них указаны в инструкции изделия. Как и в других электроприборах, обозначения на схеме стандартны:

• L – активная фаза;
• N – ноль;
• А – выходная фаза со светильника.

Для того чтобы свет не зависел от уровня освещённости, в систему можно включить переключатель. В этом случае автоматика дублируется ручным управлением.

Иногда встречается ситуация, когда нагрузка превышает максимально возможные для прибора показатели, но в то же время альтернативы устройству нет, в этом случае можно включить в сеть контактор на 220В, либо, как вариант, можно использовать два или более прибора на этом участке электросети.

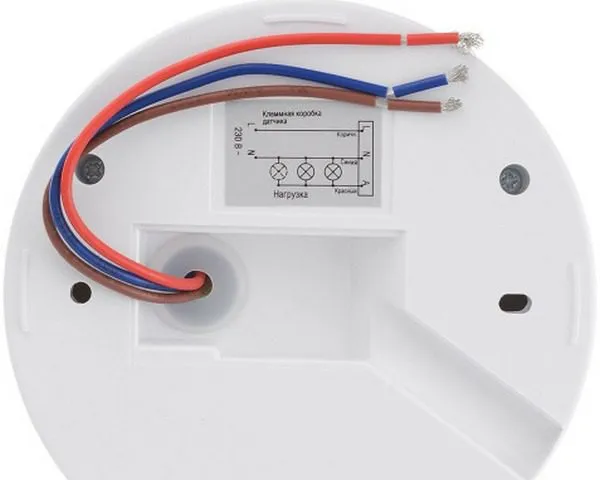

Нижняя часть устройства: видны выходы проводов, стандартная схема подключения и выемка для вывода проводки в корпусе

Важно! При подключении нужно соблюдать правила цветовой маркировки проводов.

Настройка датчика движения

Далее необходимо откалибровать датчик. Для этого под защитной крышкой расположены три регулировочных винта:

• «LUX» – уровень освещенности;
• «TIME» – период времени;
• «SENS» – чувствительность ИК-поля.

Установка регуляторов производится вручную с помощью поворота настроечных винтов в ту или иную сторону, о порядке и правилах настройки более подробно расскажет инструкция изделия.

Калибровка производится в следующем порядке:

1. «LUX» выставляется в крайнее правое положение, это максимально возможное значение освещённости, время «TIME» наоборот уводится до упора влево, снижая период времени до минимального значения;
2. При подаче напряжения на прибор должен загореться светодиод красного цвета, после этого необходимо выждать время в 10-120 сек., после чего будет звуковой щелчок – это нормальное явление при работе прибора, далее нагрузка отключится, об этом сигнализирует погасший индикатор;
3. Движение в зоне действия снова подключит нагрузку, но при дальнейшем отсутствии перемещений уже через 5-10 секунд снова она отключится.

Этим проверяется правильность установки датчика движения. После этого выставляются уже требуемые значения уровня освещённости, времени срабатывания и скорости перемещения. Нужно отметить, что датчик движения этого типа срабатывает на объекты не менее 50 кг весом, на мелких животных срабатывания быть не должно. В комплектацию прибора входит само устройства, а также руководство пользователя.

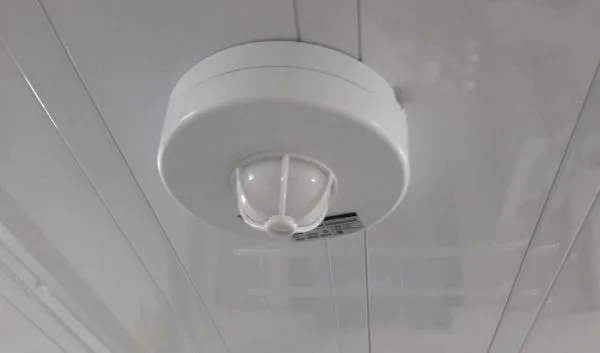

Установленный прибор

Устройство этого типа представляет собой надёжное и простое в установке средство автоматизации электросистемы. Установка такого прибора в жилом, офисном или другом помещении значительно сэкономит электроэнергию и ресурс источников освещения.

Видео

Оцените статью:
elquanta.ru

Особенности установки

Детекторы 024 предназначены для установки внутри зданий и сооружений. При внешнем размещении датчики должны устанавливаться в защищённых местах от атмосферных осадков, прямых солнечных лучей и ветра. Обычно их крепят под свесами кровли или защитным козырьком.

Модель ДД 024в оснащена влагозащитным корпусом. Датчики устанавливают снаружи на крыльце дома, в помещениях с повышенным уровнем влажности (парники, бассейны и пр.).

Также нельзя монтировать инфракрасные датчики движения ДД 024 вблизи:

• вентиляторов, обогревателей и кондиционеров;
• двигающихся деталей различных механизмов;
• источников электромагнитного поля.

Люди, установившие датчики движения в своём жилье, уже никогда не откажутся от них. Экономия финансовых затрат на коммунальные услуги уже становится ощутимой при получении очередного счёта за потреблённую электроэнергию после монтажа детекторов. Помимо этого, ДД значительно продлевают срок службы ламп накаливания и дневного света. Датчики совместимы с системами «Умный дом».

Преимущества и недостатки использования

Инфракрасный датчик движения

Такие устройства имеют преимущества перед конструкциями, питающимися от сети 220В. Прежде всего, это автономность. Они работают от встроенных и внешних аккумуляторов всё время или при отсутствии напряжения сети.

Кроме преимуществ, есть недостатки:

• ограниченное время работы от встроенных или внешних батарей;
• необходимость периодической подзарядки или во внешнем блоке питания;
• более высокая цена.
