Измерение сопротивления изоляции при помощи мегаомметра

Узнайте, как правильно выполнять измерение сопротивления изоляции при помощи мегаомметра. В нашем материале вы найдете пошаговую инструкцию, а также полезные советы для точных и надежных результатов. Не упустите возможность улучшить качество электрооборудования с помощью профессиональных методов измерения сопротивления изоляции мегаомметром.

Измерительные приборы при работе с электрическими сетями играют важную роль для обеспечения безопасности обслуживающего персонала, а также для осуществления контроля состояния электроприборов и схем их подключения. Это же касается и прибора, именуемого мегаомметр (ранее «мегомметр»), предназначенного для измерения сопротивлений, имеющих очень высокие значения. Данная публикация содержит информацию о том, что представляет собой мегаомметр, сферы применения, порядок работы с ним. В статье расскажем про измерение сопротивления мегаомметром, рассмотрим пошаговую инструкцию.

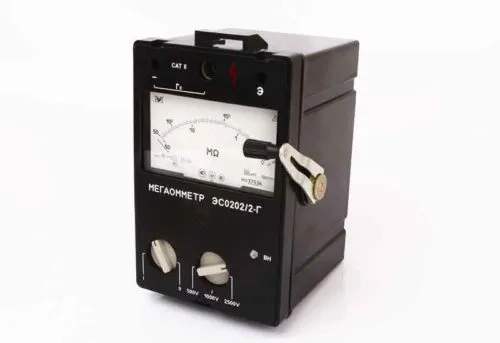

Внешний вид прибора с динамо машиной, приводимой в действие вручную

1. Назначение прибора, конструкция, принцип работы
2. Внутреннее строение измерительного устройства
3. Принцип работы прибора
4. Осуществление измерений прибором
5. Подготовка к проведению измерений, проверка мегаомметра
6. Диагностирование состояния изоляции (пошаговая инструкция)
7. Обзор моделей мегаомметров и их производителей
8. Заключение и вывод по теме

Назначение прибора, конструкция, принцип работы

Название прибора говорит само за себя: «мега» — означает 106 или 1 млн., «омметр» — измерение сопротивления. Таким образом, становится ясно, что с помощью устройства доступны измерения сопротивлений в миллионы Ом или тысячи кОм. Где и кому могут понадобиться такие показатели? В основном это изоляция и все, что с ней связано, то есть средства, исключающие действие электротока там, где это не нужно по электрической схеме или недопустимо с точки зрения безопасности.

Кабеля, передающие электроэнергию, выводные трансформаторные изоляторы, обмотки электродвигателей приборов, машин и механизмов, должны обладать надежной изоляцией, способной исключить контакт проводников между собой, а также с корпусом устройства, предотвратить короткое замыкание или поражение человека электротоком. Соответственно значение сопротивления изоляционных средств должно иметь достаточно высокое значение. Для его измерения предназначен мегаомметр. С его помощью можно установить, что оборудование нуждается в замене, ремонте или временном отстранении от работы и просушке.

Внутреннее строение измерительного устройства

Основными составными частями прибора являются:

• генератор напряжения (постоянного тока);
• измерительный блок, демонстрирующий показания;
• переключатель диапазонов измерений (кОм-МОм), дающий возможность изменять выходное напряжение за счет включения различных встроенных резисторных схем;
• резисторы – сопротивления, ограничивающие протекающий ток.

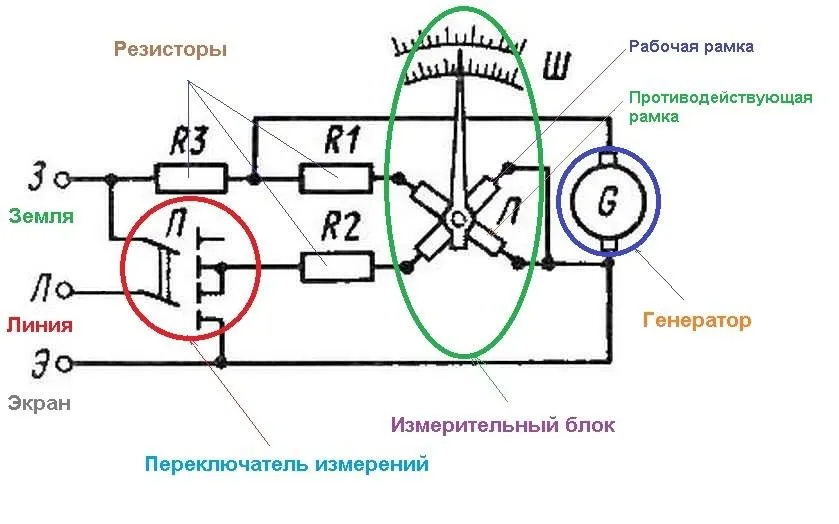

Примерная схема устройства мегаомметра с обозначением его основных частей

Внутренний генератор в приборах старого образца работает от ручного привода за счет динамо машины. Современные устройства действуют от батарей. Стрелочные (аналоговые) аппараты отображают показания на шкале за счет двух рамок: одной — рабочей и второй – противодействующей. Измерительный блок электронных мегаомметров выдает значения на табло в цифровом виде.

Внешний вид цифрового электронного мегаомметра для диагностики изоляции

Клеммы для подключения щупов вместо обозначений «Л» и «З», могут иметь маркировку “Rx” и “-”. Читайте также статью: → «Способы проверки напряжения в розетке при помощи различных приборов».

Принцип работы прибора

Действие устройства основано на законе Ома, известном из школьного курса физики, где сила тока находится в прямой зависимости от напряжения и сопротивления, что отображается формулой I = U/R.

Напряжение генерируется самим прибором. Измерительный блок, по сути, является амперметром, который фиксирует значение протекающего по цепи тока, но так как напряжение, подаваемое генератором заранее известно, то деления шкалы измерений рассчитаны и размечены под кило- и мегаомы.

Проверка сопротивления изоляции производится при отключенной электроэнергии, но создаваемое прибором высокое напряжение может накапливаться (например, на конденсаторах) и собираться в опасные заряды, способные привести к поражению человека электрическим током.

Осуществление измерений прибором

Работы производятся работниками (не менее двух), имеющими специальное образование и допуск по технике безопасности. Учитывая наличие высокого напряжения, контакты с диагностируемыми объектами производятся только специальными щупами с изолирующим покрытием. Читайте также статью: → «Измерение сопротивления изоляции электропроводки».

Процедура измерений производится в два этапа:

1. Подготовительный – проверка прибора, его работоспособности, подготовка места работы
2. Рабочий – производство определенных действий по замеру сопротивления изоляции.

Перед началом работы измеряемый участок обесточивается, принимаются меры по предупреждению несанкционированной подачи электроэнергии.

Подготовка к проведению измерений, проверка мегаомметра

В проверяемой цепи могут присутствовать полупроводниковые и микропроцессорные элементы, которые не в состоянии выдержать подаваемое во время проверки высокое постоянное напряжение. Поэтому в период подготовки такие составляющие части схемы должны быть временно удалены или блокированы перемычками и шунтами.

Практическая рекомендация:если используется измерительное устройство старого типа, необходимо приготовить горизонтальную поверхность, на которую прибор будет установлен для уменьшения искажений и получения более точных результатов.

Проверка мегаомметра производится следующим образом:

• аппарат, провода и щупы осматриваются на предмет наличия видимых повреждений (сколов, трещин);
• провода подключаются к клеммам, щупы замыкаются между собой, от генератора подается напряжение – результат «0» свидетельствует об исправности;
• при подаче напряжения и разведенных щупах исправный прибор должен показать «∞». Рабочее место и прибор готовы к проведению измерений.

Диагностирование состояния изоляции (пошаговая инструкция)

При проведении контроля сопротивления изоляции между проводником и корпусом (землей) используются только щупы. При испытаниях токоведущей жилы кабеля, провод от клеммы «Э» подключается к экрану кабеля. Это позволит компенсировать токи утечки.

Для измерения сопротивления обмоток, которое проводится перед их испытанием высоким напряжением, применяют мегаомметры с соответствующим номинальным напряжением, либо выставляют регулировку прибора (если она имеется) на нужную величину:

Непосредственно измерение производится в следующем порядке:

1. На время подключения прибора, накладывается переносное заземление, щупы устанавливаются на проверяемые объекты, переносное заземление снимается (установка и снятие заземления производится перед каждым замером во избежание поражения током и предупреждения погрешностей на приборе)
2. Проверяется изоляция между всеми фазами, а также относительно REN проводника. Ручка генератора при каждой проверке должна вращаться со скоростью 120 об/мин в течение 60 сек, а у электронного аппарата подача напряжения происходит через нажатие кнопки на 30 сек. Между замерами нужно выдерживать паузу – 2 мин. При нормальном состоянии изоляции, стрелка устройства будет уходить в сторону наибольшего значения, ближе к «∞», а в противном случае – приближаться к «0».

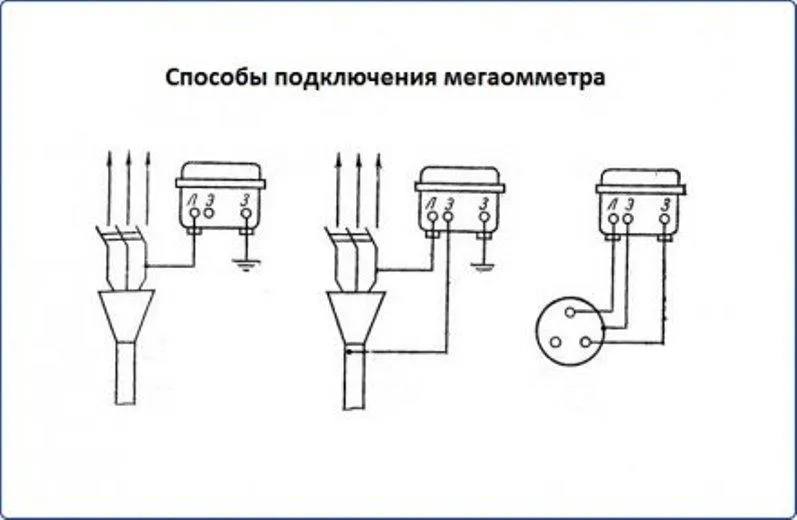

Способы подключения мегаомметра для проверки сопротивления изоляции жил кабеля

1. При проверке однофазных цепей, необходимо отсоединить нулевой провод, отключить все потребители и УЗО. Для проверки бытовых электрических сетей напряжение прибора выставляется на 500 Вольт
2. Замеры производятся поочередно между “N”, “L” и “RE”
3. После окончания измерений, объект испытания необходимо кратковременно замкнуть на землю, для удаления возможного остаточного напряжения, а мегаомметр разрядить, соединив щупы между собой.

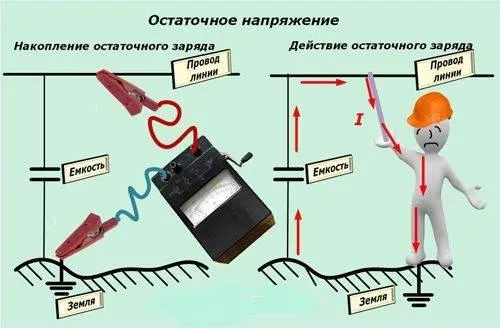

Возможность накопления и поражающего действия остаточного напряжения в цепи

Практическая рекомендация: во время работы с мегаомметром, щупы нужно держать только выше ограничительных колец, а все манипуляции с их переустановкой, наложением заземлений и другие осуществлять в диэлектрических перчатках.

В случае обнаружения неисправности, поврежденный участок разбирается на элементы для выявления и устранения нарушения. Перед возобновлением электроснабжения нужно устранить все внесенные в цепь изменения, удалить перемычки, шунты, подключить защитные устройства.

Обзор моделей мегаомметров и их производителей

Современный рынок измерительной техники предлагает широкий выбор аппаратов от разных торговых марок. Через интернет магазины можно приобрести аналоговые и цифровые мегаомметры в электродинамическом и электронном исполнении. Разные модели предназначенные для производства измерений в различных диапазонах отличаются не только рабочими параметрами, но и габаритами и ценовыми значениями. Охватить в одной публикации все модели и их производителей невозможно, поэтому для ориентации в разнообразии изделий и ценах на них, в качестве примера приводится продукция отечественного и зарубежного производства:

Приведенные значения стоимости являются усредненными и не могут стать основанием для оформления заказов и составления смет для закупок. При выборе измерительного устройства нельзя ориентироваться только на его стоимость или компактные размеры. Необходимо учитывать качество (название бренда, наличие сертификата соответствия, гарантийные обязательства) и технические параметры.

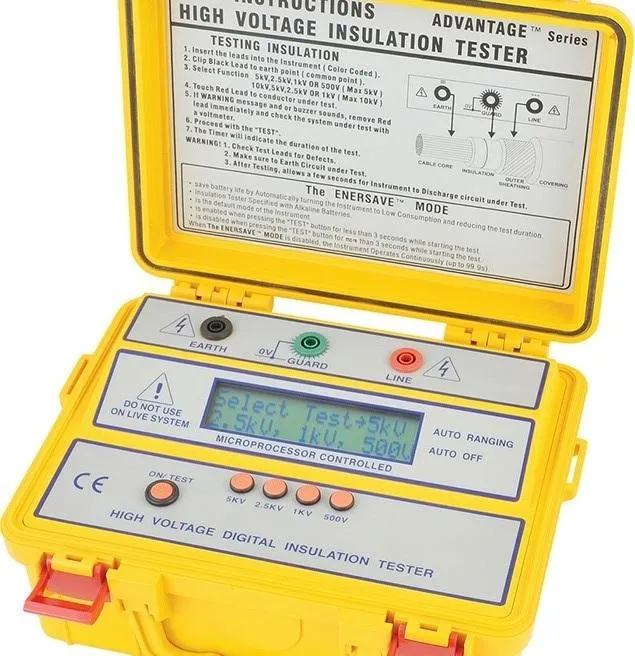

Цифровой электронный мегаомметр с диапазоном от 500 до 5000 Вольт

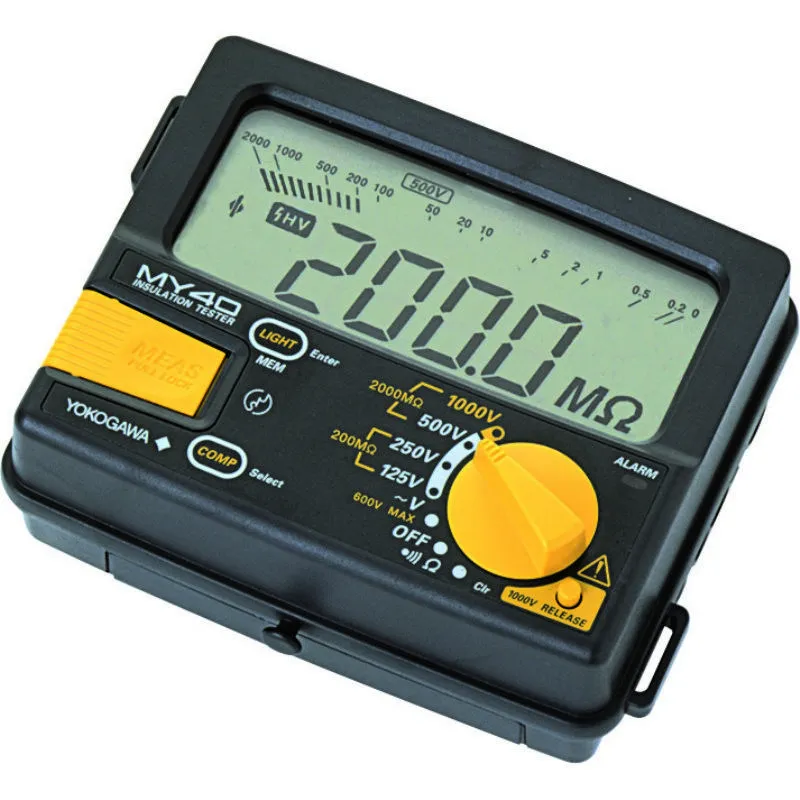

Например, мегаомметр MY-40 от японской компании YOKOGAWA способен работать в 4-х диапазонах: 125, 250, 500 и 1000 В; с его помощью можно замерять сопротивление обычных проводников и мощных кабелей; он автоматически производит разрядку после окончания измерений. При этом его стоимость составляет около 32 тыс. рублей.

Некоторые приборы работают в диапазоне напряжений от 500 до 10000 Вольт и обладают функцией автоматического выбора пределов измерений, например, Standard Electric 6212 IN. Его стоимость составляет примерно 55 тыс. рублей.

Конечно, мощные и дорогие измерительные приборы более востребованы на специализированных предприятиях, а для использования в быту и небольших сервисных центрах достаточно приобрести недорогой компактный электронный или электродинамический аналоговый мегаомметр. Читайте также статью: → «Способы измерения сопротивления заземления, используемые приборы».

Заключение и вывод по теме

Информация, предоставленная в статье, является информационной. Полные сведения о мегаомметрах и правилах работы с ними необходимо получать в специальных учебных пунктах подготовки электриков. Для этого существует соответствующая нормативная документация, в которой содержаться не только технические данные относительно измерительных устройств, но и меры безопасности при обращении с ними. Их знание и применение помогут сохранить работоспособность прибора и избежать поражения электротоком во время проведения работ.

Как правильно измерять сопротивление изоляции мегаомметром?

Измерение сопротивления изоляции проводится с помощью мегаомметра, который генерирует высокое напряжение для проверки электрической изоляции проводов и оборудования. Для правильного измерения сопротивления изоляции мегаомметром необходимо выполнить следующие шаги:

1. Отключите устройство или провод от источника питания и убедитесь, что все емкости и конденсаторы разряжены.

2. Подключите мегаомметр между двумя контактами, которые нужно проверить на изоляцию. Убедитесь, что подключение мегаомметра выполнено правильно.

3. Включите мегаомметр и установите требуемое напряжение на мегаомметре. Обычно, это напряжение может составлять 500 В, 1000 В или 2500 В, но точное значение может зависеть от конкретного случая.

4. Нажмите кнопку «Start» (Начать) или «Measure» (Измерить) на мегаомметре и дождитесь окончания измерения. Во время измерения мегаомметр подает высокое напряжение между контактами и затем измеряет ток, который проходит через изоляцию.

5. Запишите результаты измерения. Если значение сопротивления изоляции ниже нормального уровня, то это может указывать на наличие проблемы с изоляцией провода или оборудования.

При выполнении измерения сопротивления изоляции мегаомметром необходимо соблюдать меры предосторожности, такие как использование защитных перчаток, обуви и очков, так как высокое напряжение может быть опасным.
