На загородной усадьбе, где проживают автовладельцы, необходимо обустроить въездную часть двора. В этом контексте забор обязательно снабжается воротами. Обычно монтаж всего ограждения доверяется специалистам, но при желании хозяев можно самостоятельно создать ворота и другие элементы забора.

Виды ворот

В настоящее время есть большое количество всевозможных видов ворот, всевозможных материалов для их изготовления и особые приспособления, которыми они оснащены. Самые популярные из них:

• Раздвижные ворота.
• Поворотно-откидные ворота.
• Распашные ворота.
• Рулонные ворота.
• Складные ворота.

Раздвижные ворота

Раздвижные ворота включают в себя несколько разновидностей, среди них подвесные и откатные сооружения. Каждый вид сооружений требует для себя большое количество свободного пространства.

Подвесные ворота

Подвесные сооружения не считаются популярными, так как через них не смогут проехать некоторые виды автомобилей, поскольку их высота ограничена верхней планкой. Их передвижение также осуществляется по данной планке.

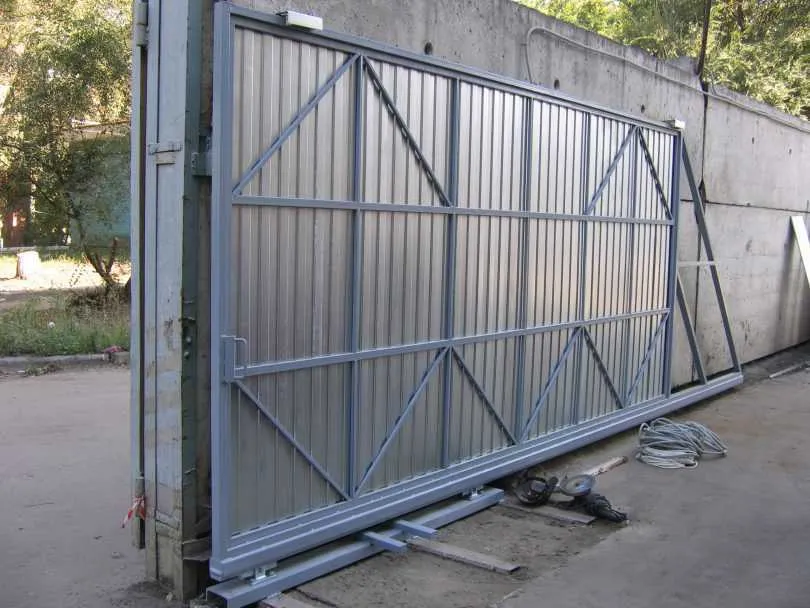

Откатные ворота

Откатные конструкции передвигаются по рельсам, однако они не распространены в северных регионах с большим количеством осадков, потому что их придется постоянно очищать ото льда и снега.

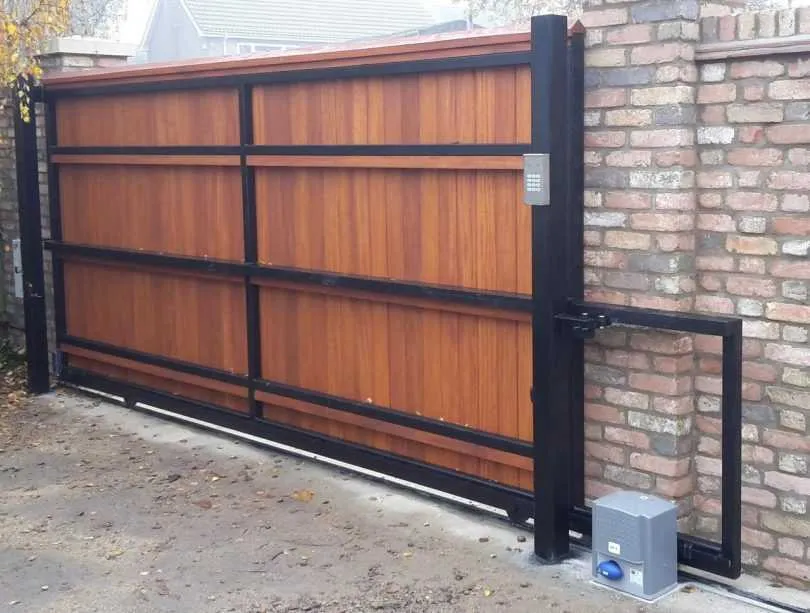

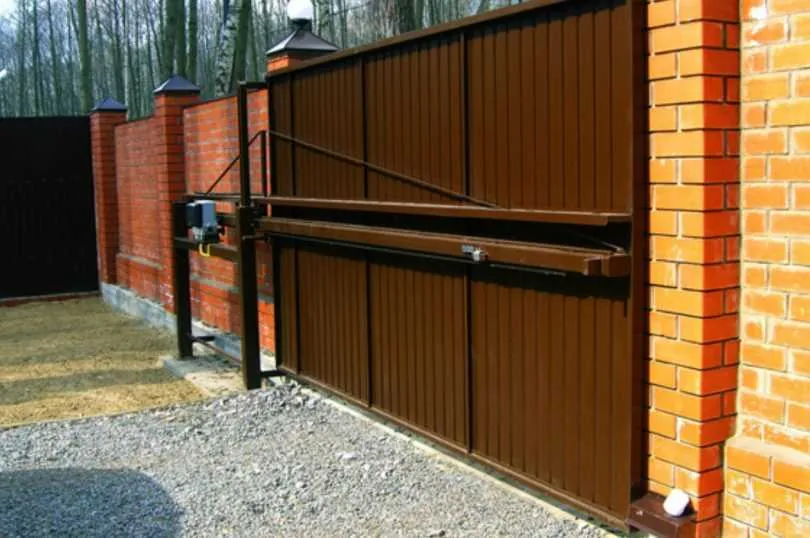

Консольные ворота

Консольные ворота являются самым удачным вариантом среди раздвижных конструкций.

Поворотно-откидные вопрота

Поворотно-откидные – хороший вариант для гаражных ворот. Для двора они не подойдут, потому что ограничены верхней балкой.

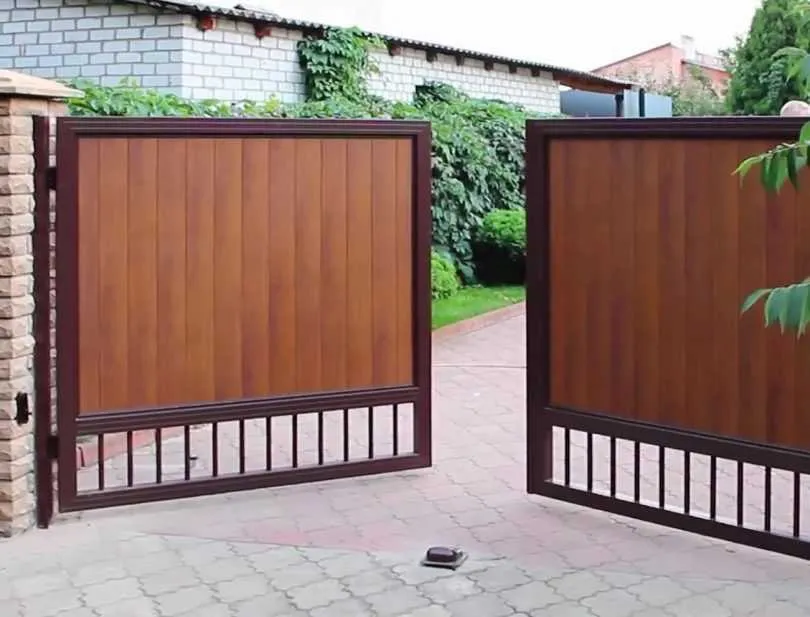

Распашные ворота

Распашные ворота хорошо подойдут для владельцев собственных домов. Фундаментом таких конструкций валяются три столба: на двух из них держится конструкция, а на третьем – калитка.

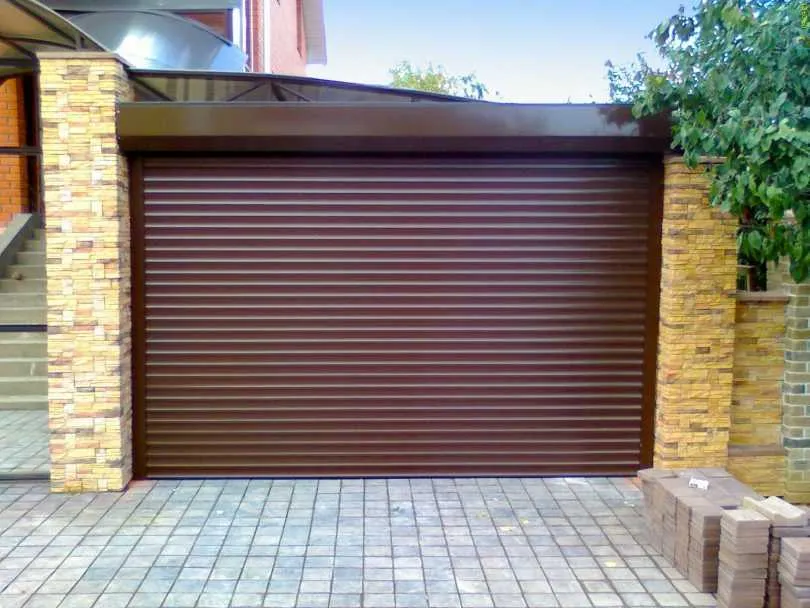

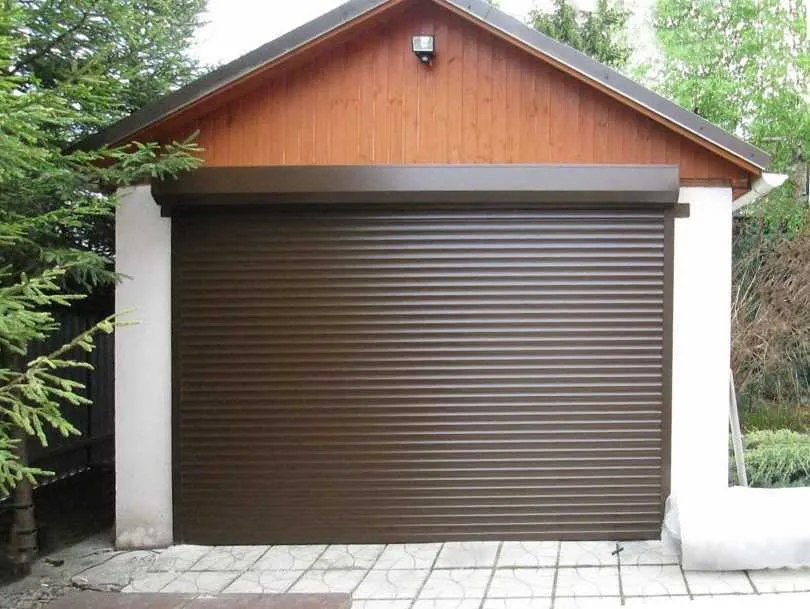

Рулонные ворота

Рулонные – относительно новый вид ворот. Представляют собой складные планки, которые сворачиваются и наматываются на основу.

Из преимуществ: не занимают много места, дают возможность транспорту подъехать близко.

Складные ворота

Складные конструкции открываться либо вверх, либо вбок.

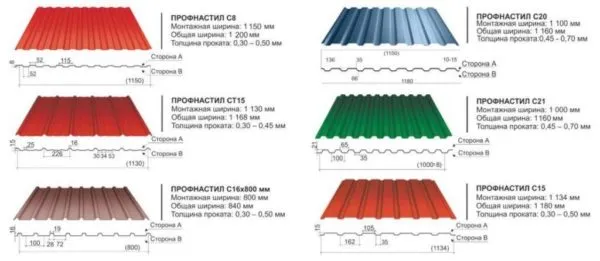

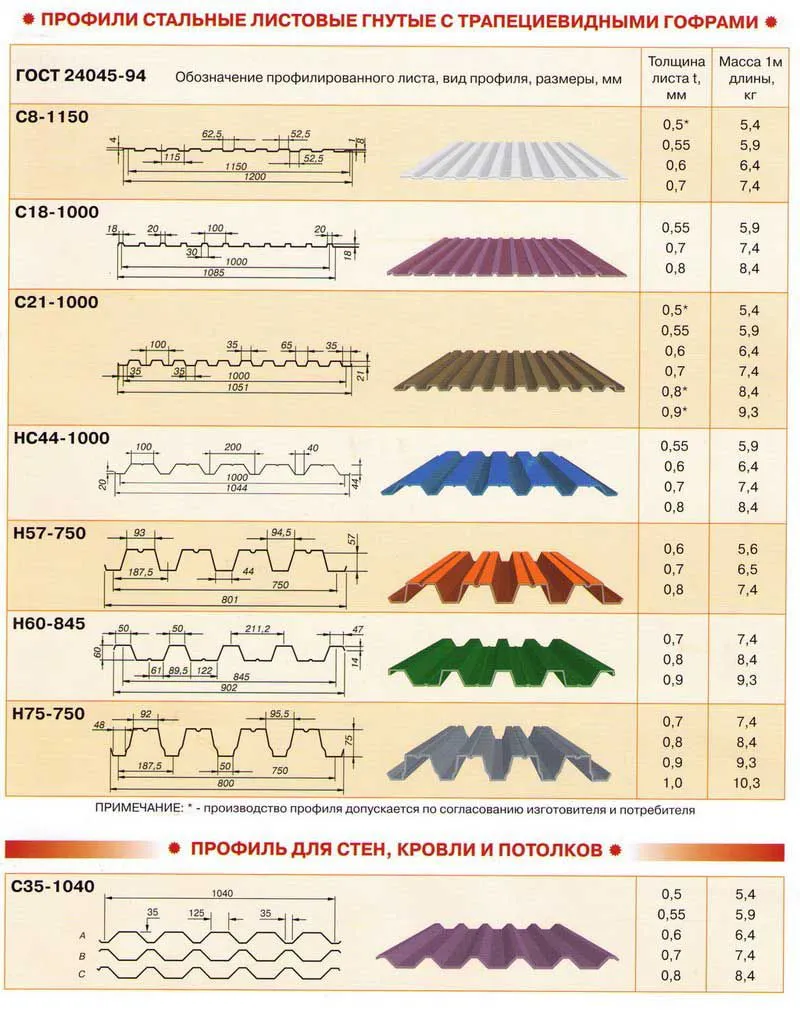

Выбор профлиста

Во время приобретения профилированного листа нужно обращать внимание на маркировку и способ обработки поверхности. Профильный настил может быть разным по толщине, иметь различную форму и размер «волны». С учетом высоты «волны» определяется жесткость конструкции.

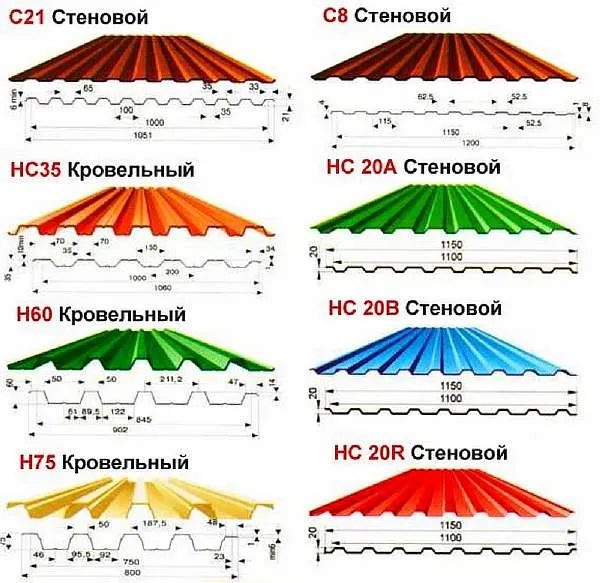

Маркировка:

1. «С» – стеновой профнастил. Он имеет малую толщину и высоту «волны». Используется для сооружения заграждений.
2. «НС» – универсальный профиль. Используется в качестве кровли, строительства ограждений и калиток.
3. «Н» – несущий профнастил. Используется для возведения ангаров и для крыш больших помещений. Для монтажа забора выбирать нежелательно.

Распашные ворота своими руками (пошагово)

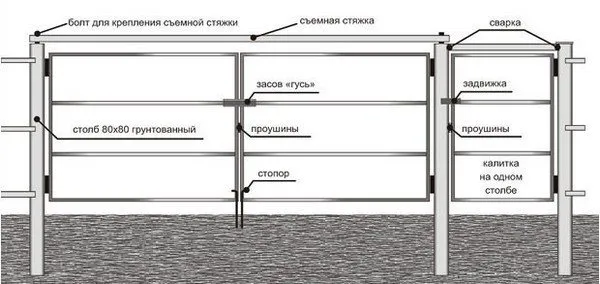

Перед началом создания ворот, нужно изучить схемы и чертежи для ворот своими руками. С изготовлением распашных ворот справятся даже начинающие мастера. В интернете существует множество информации и фото ворот, изготовленных своими руками. Для них понадобится:

• Бур.
• Болгарка.
• Шуруповёрт.
• Сварка.
• Строительная рулетка.

Такая конструкция подразумевает наличие большого количества свободного места.

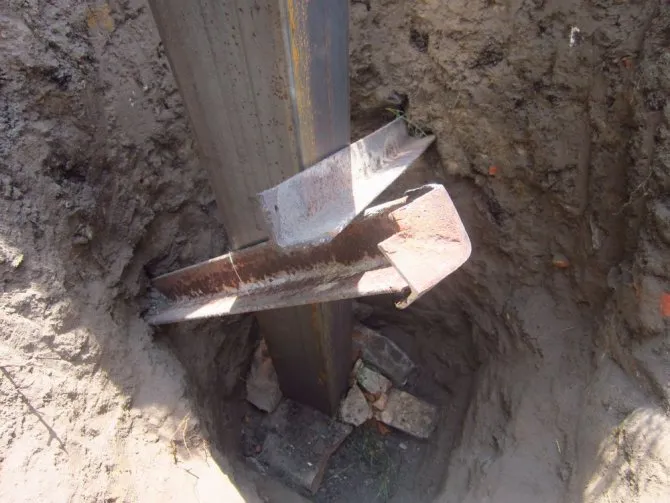

Установка опор металлических ворот

Установка опор для ворот должна осуществляться более основательно, нежели для забора, причиной этому является повышенная нагрузка испытываемая осями при закрытии и открытии створок. Поэтому устанавливать воротные опоры необходимо очень основательно. В качестве навесов для металлических распашных ворот конструктивно оптимально подходят гаражные петли, лучше, чтобы диаметр внутреннего сечения был свыше 120 мм. Для ворот простой конструкции хватит четыре штуки петель, для более массивного проекта необходимо шесть навесов. К каждой петле основательно с двух сторон по площади всего контура касания привариваются металлические пластины толщиной 0,5 см.

Для изготовления приопорных стоек для створок ворот необходимо взять квадратный профиль, от которого нужно отрезать два идентичных куска, которые должны быть на 15-30 см короче, чем высота створок. К стойкам привариваются пластины петель, обе конструкции должны быть получится одинаковые. После чего надо зафиксировать конструкции на опорах ворот при помощи креплений, которые необходимо чётко отверить по горизонтали, и по вертикали. Осуществлять работу надо таким образом, чтобы сделать как можно меньший зазор между опорным столбом и приопорной стойкой, желательно до 3-5 мм. После фиксации приопорной стойки нужно отрезать верхний кусок профиля по размеру, после чего его нужно установить на верхние торцы стоек. Конструкция осматривается на ровное положение всех составляющих, после чего всю конструкцию необходимо «точковать» сваркой.

Специфика распашных ворот

Для их создания применяются кнопочные угловые соединители. Они держат створки и помогают им не провисать.

Все крепежные материалы тщательно скрываются, что делает их привлекательными и исключает проникновение мелких деталей в места скрепления.

Ставни ворот держатся на трехсекционных петлях, что помогает повысить срок из эксплуатации.

Изучая схемы как сделать своими руками, остается понять, что главным в распашных воротах является каркас из металлопрофиля. Для скрепления створок понадобится электросварка.

Особенностью профлиста является то, что он не является тяжелым материалом, и для его закрепления хватит двух надежных петель. В качестве фундамента-опоры подойдет труба 70-100 мм в диаметре.

Прикрепление ворот осуществляется к забору, в случае, если забор представляет собой кирпичную стену, необходимо заложить в нее швы, к которым, впоследствии, привариваются опоры.

Размеры таких ворот: ширина – 3 метра, высота – 2 метра. В качестве запоров подойдут металлические штыри. Такие штыри располагают снизу. Для этого в землю нужно установить металлотрубки. Расстояние от ворот до поверхности – 5-7см.

Из чего сделать ворота, калитку и столбы

Расчет необходимого количества материалов для ворот с калиткой из профнастила можно сделать только на основании чертежа ворот, на который нанесены следующие данные:

• ширина проема между опорными столбами;
• размеры распашных створок;
• конфигурация несущего каркаса створок с указанием материала и сечения его составных элементов;
• количество, расположение и габариты опорных столбов;
• место установки и размеры калитки;
• монтажные места приваренных петель;
• информация о замке и фиксаторах.

При необходимости, на чертеж следует нанести элементы усиления конструкции для повышения сопротивления ветровым нагрузкам. В состав комплекта материалов входит:

• профилированный лист для обшивки;
• стальные трубы 60х60 мм с толщиной стенки 2,5-3,0 мм для установки в качестве опорной стойки столбов;
• профильные трубы 40х40 мм или 60х20 мм для сборки несущего каркаса створок и калитки;
• саморезы с шестигранной головкой для закрепления профлиста;
• металлический лист или полоса для изготовления косынок и закладных;
• сварную сетку для армирования кирпичной кладки столбов;
• петли, замки защелки и нижние фиксаторы;
• грунтовку, краску, растворитель;
• сварочные электроды.

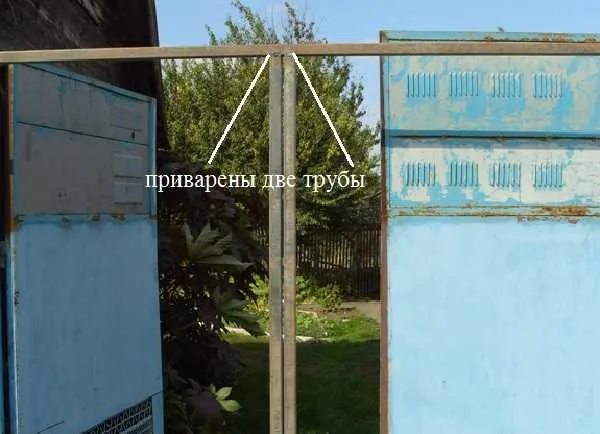

Усиление конструкции каркаса осуществляется при помощи профильной трубы 20х20 мм или равнополочного уголка такого же размера. Для дополнительного художественного оформления ворот можно приобрести кованые элементы декора, которые будут приварены по верхнему краю створок.

Размеры ворот (делаем точный расчет)

Изучив эскизы для ворот своими руками, можно приступать к выбору материала. Лучше выбрать металл с толщиной 1,5-2 миллиметра.

Если ворота весят меньше чем 150 кг, лучше взять трубу с сечением 80 на 80 мм и толщиной около 4 миллиметров.

Если вес ворот варьируется от 150-300 кг, то труба – 100 на 100 и 5 миллиметров.

При весе более 300 кг – 140 на 140 и толщиной 5 миллиметров.

Петли ворот должны выдерживать вес конструкции. Замок может быть механическим, так и электромеханическим устройством.

При бетонном или плиточном покрытии лучше увеличить расстояние между забором и плиткой до 50 мм. Если под будущим забором растет трава, то лучше увеличить это расстояние до 100 мм.

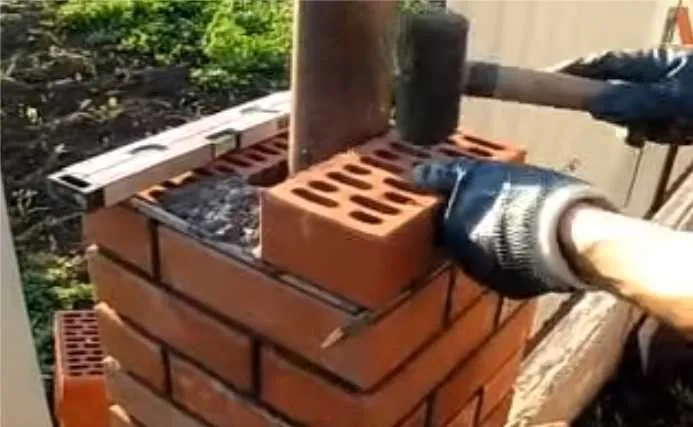

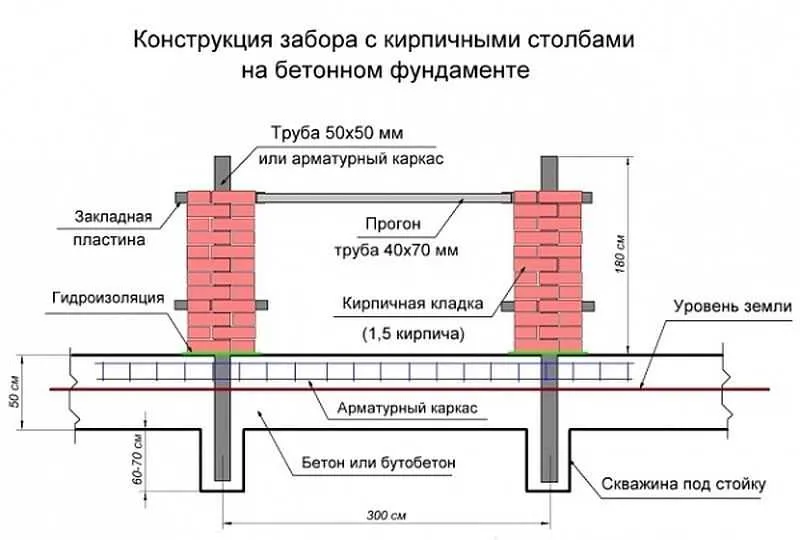

Порядок возведения столбов из кирпича

Профильную трубу необходимой длины очистите от следов ржавчины, если они есть, и покрасьте в два слоя. После этого:

1. насыпьте в яму слой щебня толщиной 100 мм и слой песка 50 мм, хорошо утрамбуйте насыпной материал;
2. приготовьте бетон из цемента, песка и щебня в соотношении компонентов 1:3:4(5);
3. соберите опалубку;
4. установите металлическую стойку вертикально и произведите ее бетонирование.

Фиксацию стойки строго вертикально можно обеспечить при помощи распорок их металлического прутка или арматуры.

Верхняя плоскость бетонной заливки должна быть выше уровня земли на 50-100 мм. Для этого устанавливается опалубка, края которой должны выходить за габариты будущего столба на 50-70 мм. После твердения бетона:

1. покройте поверхность гидроизоляционным материалом или битумной мастикой;
2. положите слой раствора и выполните кладку первого ряда из 4-х кирпичей;
3. через 4-5 рядов приварите к вертикальной металлической стойке металлический пруток с закладной пластиной для закрепления поворотных петель.

Кладка последующих рядов производится с обязательной перевязкой (перекрывания) нижних вертикальных швов. Через каждые 3-4 ряда кладите арматурную сетку, которую можно одеть через верх стальной вертикальной стойки. Толщина швов 8-10 мм.

Осуществляйте постоянный контроль вертикального расположения кладки при помощи строительного уровня или отвеса. На поверхности каждого столба со стороны створки должно быть установлено 2-3 закладные пластины. Их количество зависит от размеров и общего веса конструкции.

Инструменты и материалы

Перед созданием любых ворот, будь то откатные ворота своими руками, рулонные, распашные, либо гаражные ворота своими руками, необходимо очень детально продумать эскиз будущего сооружения. Он поспособствует в дальнейшем при покупке составляющих и подборе инструментов. Обычный список состоит из:

• Обшивки.
• Опорных труб.
• Арматуры.
• Квадрата из металла.
• Грунтовки.
• Петель.
• Шпингалета.
• Краски.

Необходимые инструменты:

• Строительный шнур.
• Сварка.
• Молоток.
• Дрель.
• Болгарка.
• Ножницы по металлу.

Разновидности раздвижных конструкций

Перед началом работ по изготовлению такого сооружения необходимо определиться с конструкцией. Вид нужно выбирать в зависимости от частоты их эксплуатации. Металлические ворота бывают нескольких типов. Для начала требуется ознакомиться со всеми вариантами для принятия правильного решения.

Металлические ворота бывают таких видов:

• Одностворчатые. Подобный тип не пользуется большой популярностью. Выглядят они как одно цельное полотно. Для долгого и качественного эксплуатирования столбы в таких конструкциях нужно тщательно укреплять, и это, само собой, будет много стоить. В случае установки одностворчатых ворот для гаража нужно вмонтировать металлическую раму с укреплёнными петлями.
• Двустворчатые. Этот вариант самый популярный среди владельцев дачных участков, так как такие конструкции очень удобные. Ещё одним фактором их популярности является возможность собственноручного производства. Сделать их несложно по той причине, что сооружение включает в себя два одинаковых полотна. Если сравнивать с одностворчатыми воротами, то эта конструкция занимает намного меньше пространства на участке.
• Двустворчатые с калиткой. Для повседневного пользования подобные ворота идеальные, особенно если ходить много пешком, а не проезжать на автомобиле. К тому же они изготавливаются так же, как и обычные двустворчатые ворота. Различие лишь в том, что на одной из сторон конструкции потребуется дополнительно установить опорную балку для монтажа калитки. При монтаже такого типа ворот на гараж устанавливается врезная калитка. В этом случае вырезается необходимое пространство в одной из сторон ворот и крепится дверь.

Если устанавливать кованные конструкции, то необходимо понимать, что они больше исполняют роль декорации, чем прямую функцию. В случае монтажа закрытых сооружений, можно сверху накладывать кованные элементы. Если устанавливать кованные конструкции на гараж, то лучше использовать закрытый тип с кованными элементами.

При установке кованных или другого вида сооружений для гаража, желательно их делать закрытыми или утеплять. Таким образом, можно защитить автомобиль от коррозии, перепадов температуры и погодных явлений.

Пошаговая работа возведения ворот

Сборку опорных столбов можно сделать из самых разных материалов. Сборку можно проводить двумя способами: забивкой и бетонированием с армированием.

Для бетонирования необходимо сделать котлован 1 метр. Перед заливкой необходимо сделать засыпку 15-20 см из песка или щебня. Далее нужно установить опоры и залить всю конструкцию бетоном. Дать заливке высохнуть минимум одну неделю.

Учимся делать створки для ворот

• Подготовить чертеж.
• Расчет материалов происходит из ширины конструкции.
• При формировании составляющих для рамы нужно отрезать часть трубы и произвести ее шлифовку.

Сварочные работы

Главное правило при сварке – исключить попадание воды в стыки. Иначе, строение со временем, будет деформировано.

Сварку петель нужно производить к столбам и основе, если она сделана из металла. Если столбы кирпичные, нужно использовать швеллер, а затем заниматься электросваркой петель.

Грунтовка и покраска ворот

Грунтовка понадобится в любом случае. Она увеличивает срок полезного использования краски. Наиболее детально нужно грунтовать сварочные швы. Для покраски ворот подойдет любая краска. Для более равномерного нанесения лучше воспользоваться краскопультом.

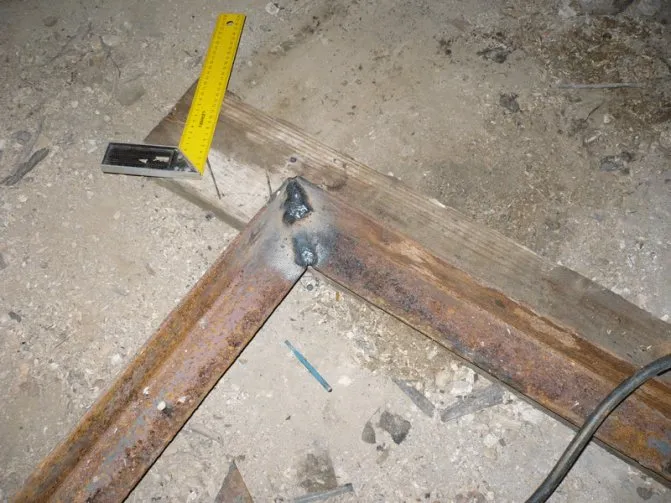

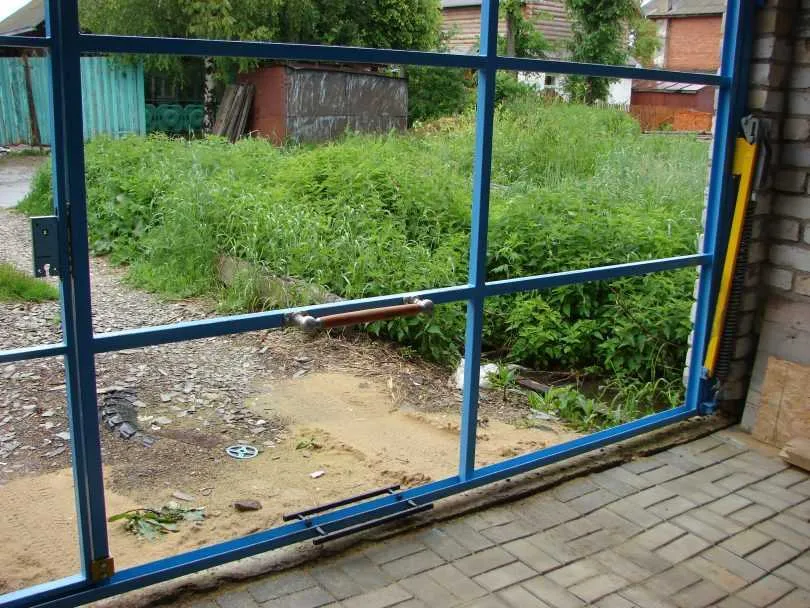

Сборка каркасов створок и калитки

На ровной поверхности нарисуйте или разметьте прямоугольник, соответствующий размеру створки ворот. Для проверки точности прямых углов измерьте обе диагонали прямоугольника. Они должны быть абсолютно одинаковыми. Сварите внешнюю раму из профильной трубы основного сечения, обрезанную под углом 45 градусов.

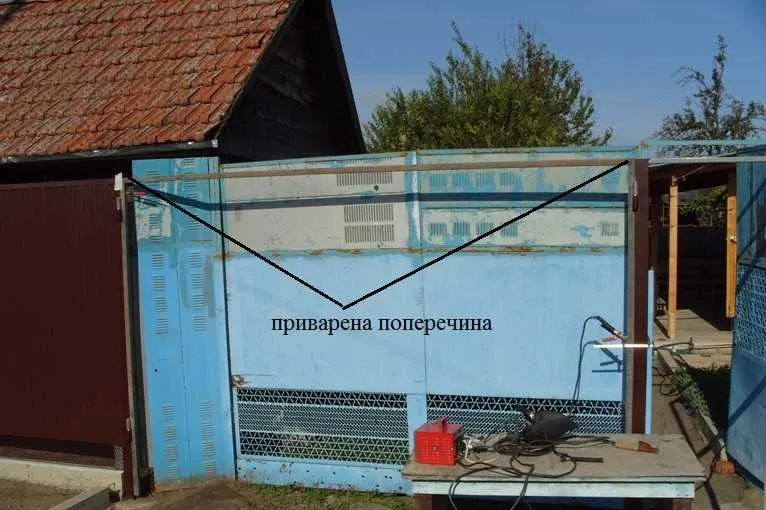

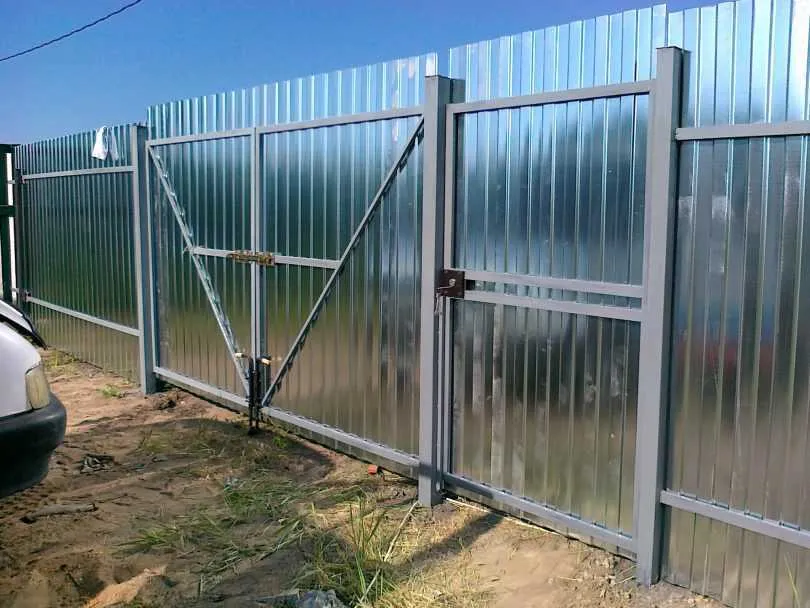

Усиление каркаса осуществляется путем установки поперечных и диагональных перемычек из профильной трубы меньшего сечения или уголка.

В том случае, если калитка для забора из профлиста будет расположена на плоскости створки, нужно вварить внутри рамы две вертикальные стойки из трубы основного сечения и одну горизонтальную на высоте соответствующей размерам входа. Вваренную стойку, на которой будут расположены петли для навешивания калитки, лучше сделать из двух вертикальных труб, сваренных вместе.

Зачистите все сварные швы до получения ровной поверхности с помощью болгарки. Удалите с поверхности металла ржавчину, если она есть, следы грязи, масла и покрасьте ее за 2 раза краской для наружных работ.

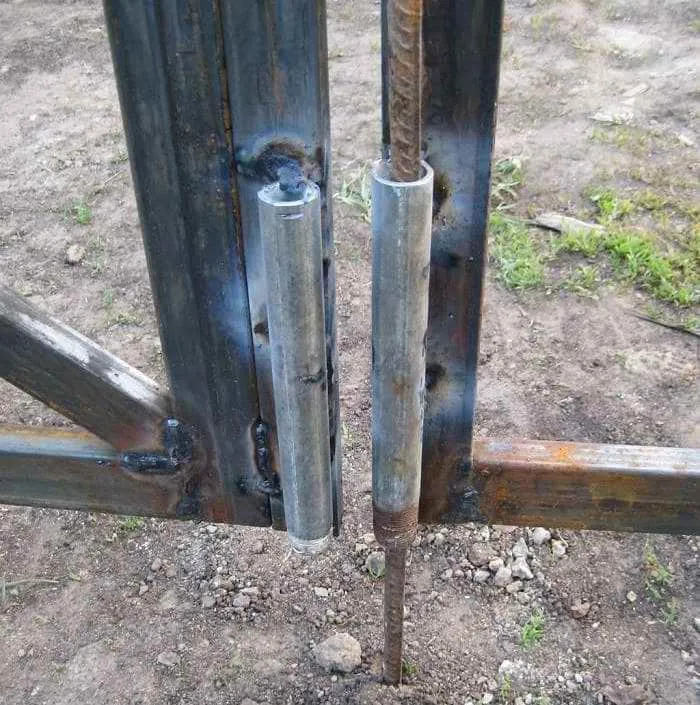

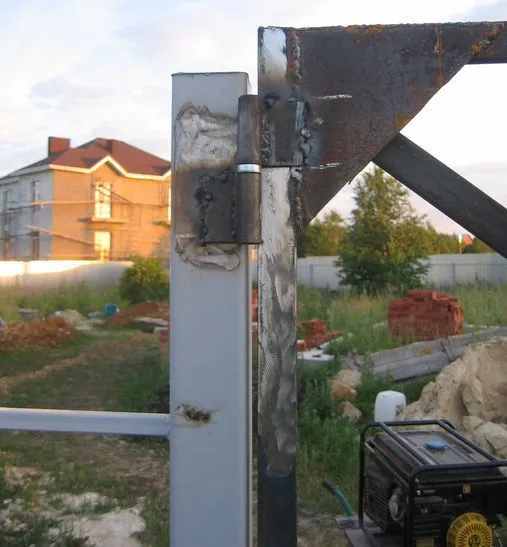

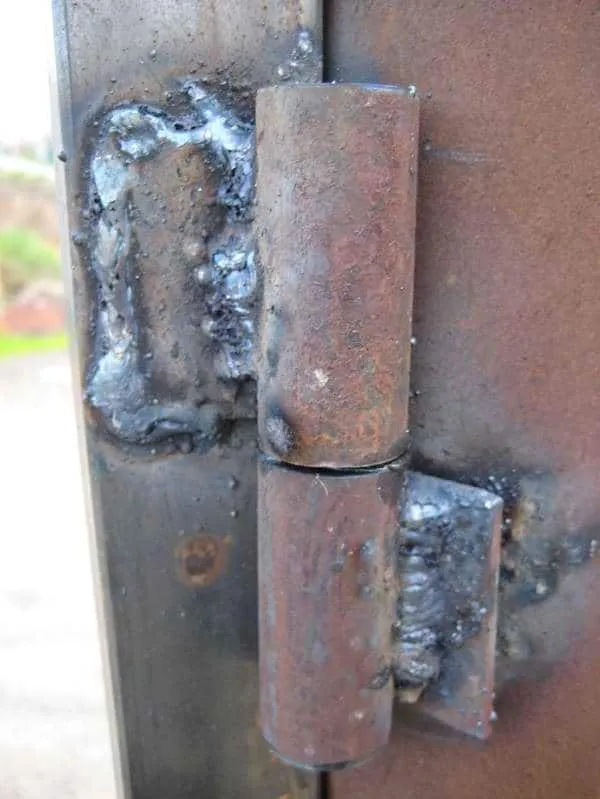

Закрепление петель

Установка створок ворот и калитки осуществляется на крупных гаражных петлях. Первоначально все петли привариваются с электросваркой к закладным пластинам на опорных столбах. Сварной шов выполняется по всей длине крепежного края.

При установке обратите внимание на то, чтобы центральная часть петли не попала в зазор между столбом и створкой. Перед навешиванием ворот на петли не забудь о достаточном количестве смазки, которая должна работать в широком диапазоне температур и не размываться водой.

Установка фурнитуры

В полный комплект фурнитуры распашных ворот могут входить такие устройства как:

• замки, с помощью которых можно надежно закрыть ворота и калитку с любой стороны;
• нижние фиксаторы, необходимые для удержания нижней части створок в неподвижном положении и частичного снятия нагрузок с замка;
• защелка или задвижка для запирания ворот изнутри;
• механический привод и автоматика дистанционного управления;
• осветительные приборы, сигнализация и камера наружного наблюдения.

Установленный замок может быть навесным, накладным или врезным. Врезные замки устанавливаются полностью или частично внутри профильной трубы, из которой сварен каркас створки. Иногда для такой установки используют накладные металлические коробки.

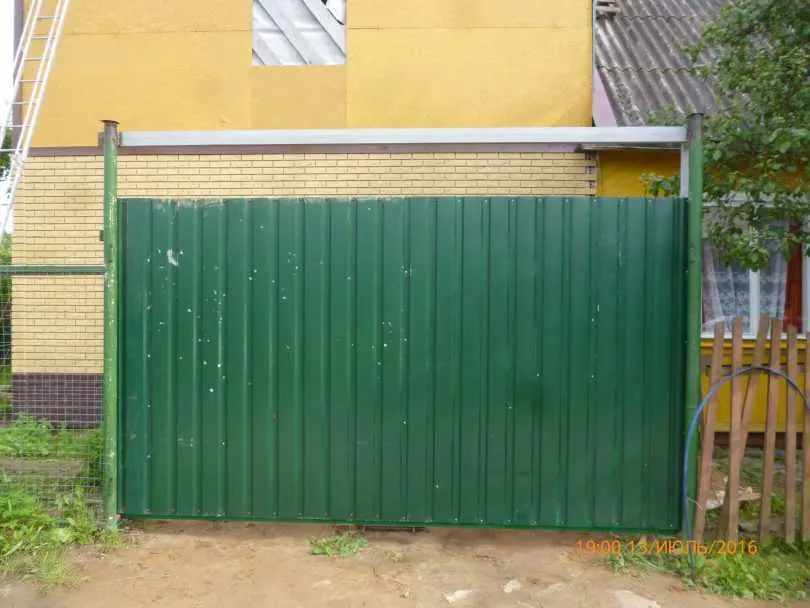

Фото самодельных ворот

Разработка проекта

Любая стройка начинается с разработки проекта, и установка распашных ворот из металласвоими руками не является исключением. Поэтому перед началом сборочно-монтажных работ необходимо составить подробные эскизы будущей конструкции. На чертежах следует указать расположение всех элементов, включая петли и навесы, ребра жесткости, запорный механизм для фиксации створок.

Декорированные створки, но можно обшить обычными листами металла

Металлические ворота из глухого полотна выглядят не слишком эстетично. Чтобы внести нотку разнообразия и придать воротам художественную ценность, их декорируют коваными элементами. Сделать их можно самостоятельно, используя технологию холодно ковки, а можно приобрести красивые металлические элементы в специализированных торговых точках.

На этапе разработки проекта, важно с максимальной точностью указать размеры ворот, это позволит рассчитать количество необходимого материала и составить предварительную смету.

Вы можете разработать эскизы самостоятельно, или воспользоваться уже готовыми идеями, просмотрев чертежи с образцами работ.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.

Для заполнения рамы створок из профиля используется материал различных вариаций:

• кованые элементы;
• листовой металл (оцинкованный);
• профилированные листы;
• обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

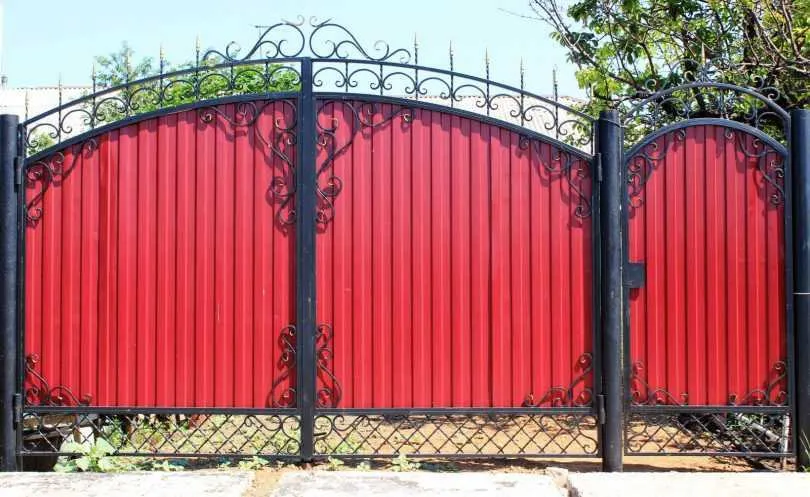

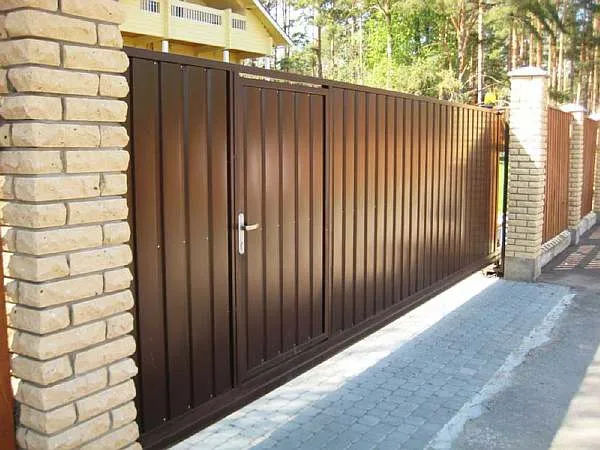

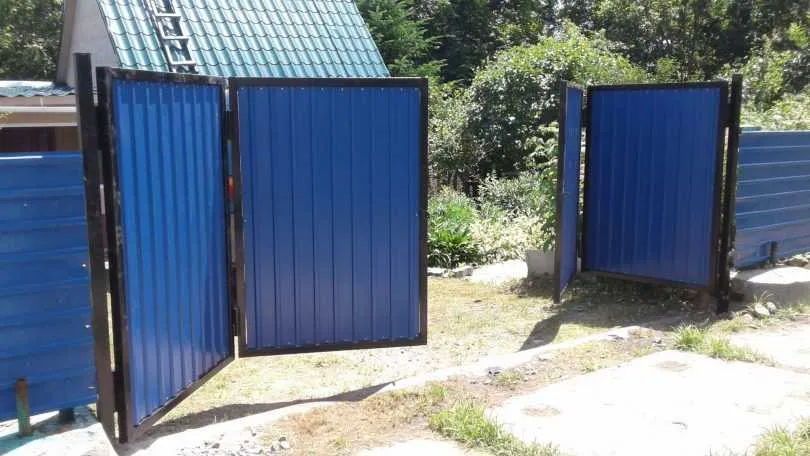

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.

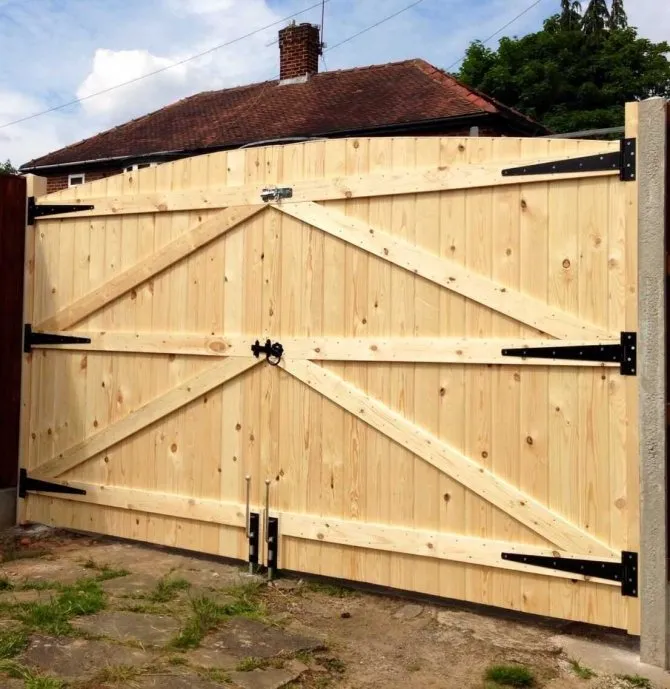

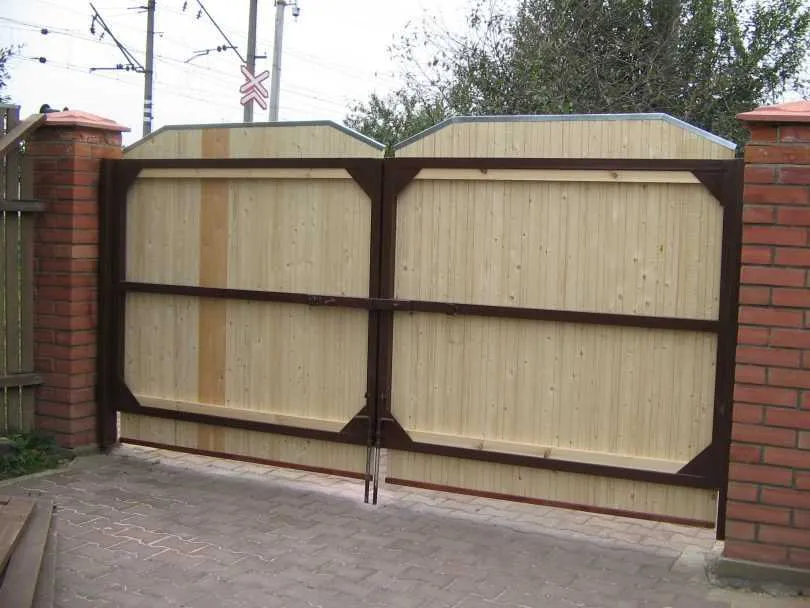

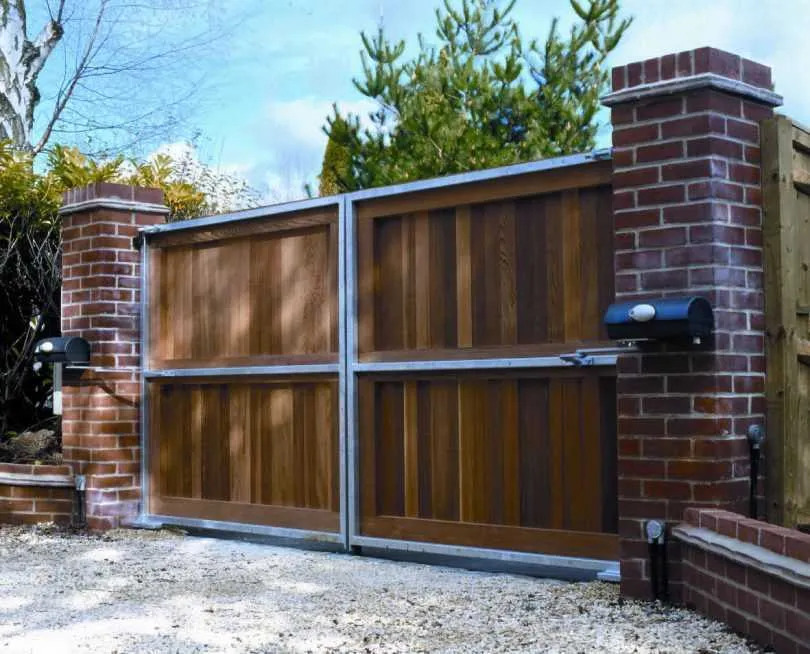

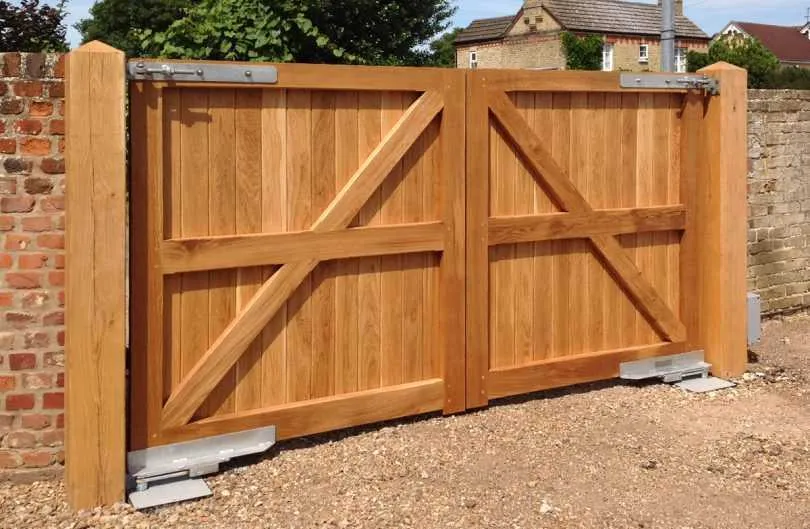

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

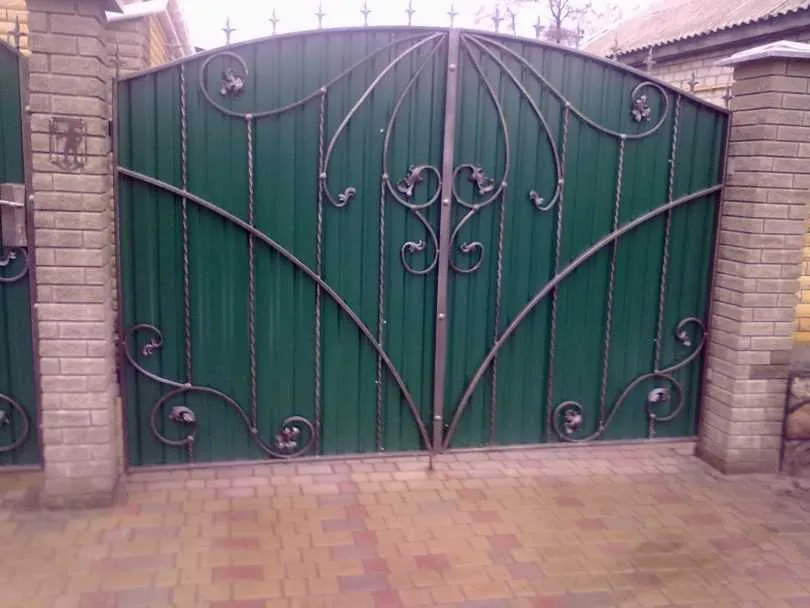

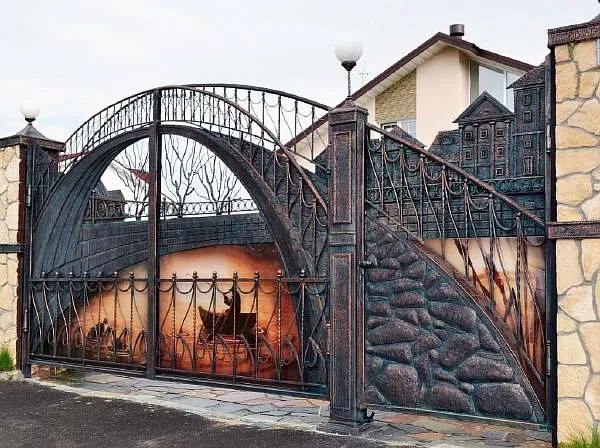

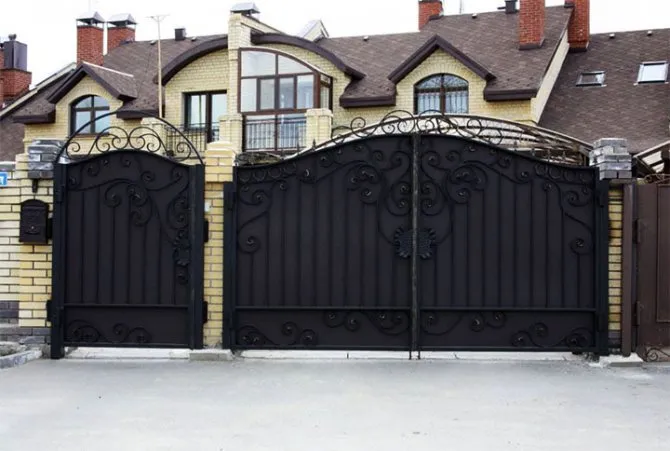

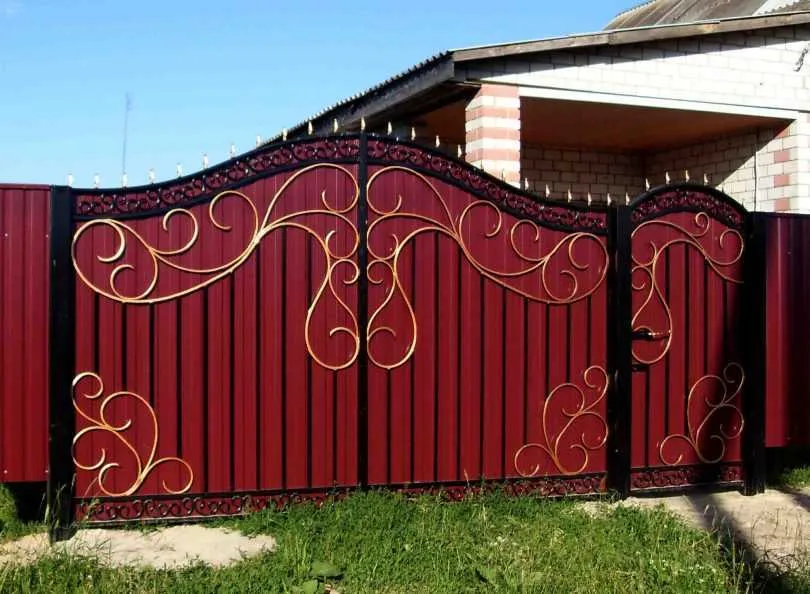

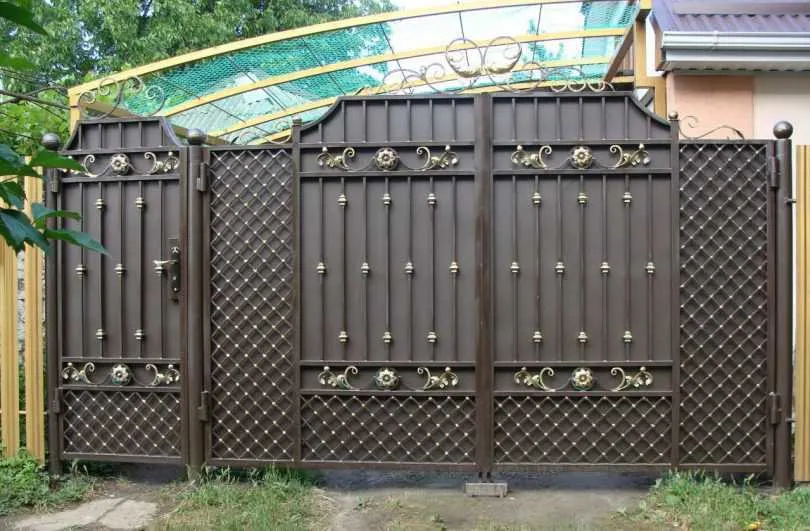

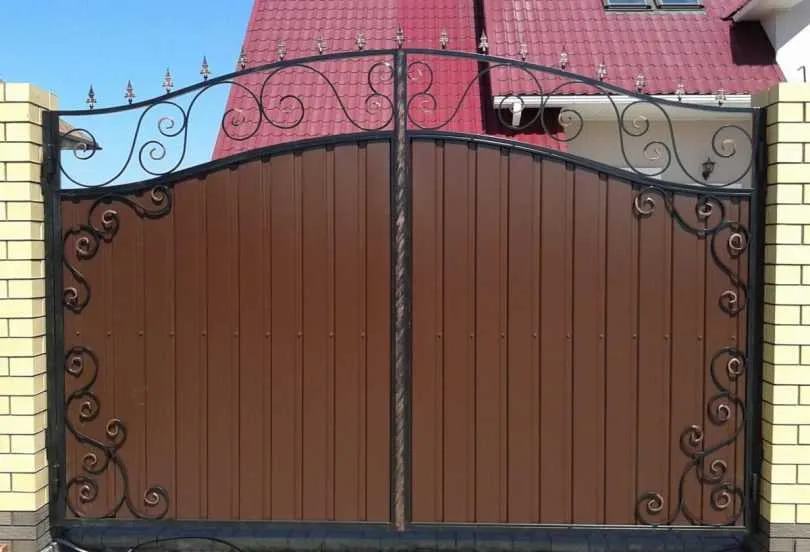

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

Как поставить забор своими руками?

Установка забора своими руками может быть достаточно сложным процессом, но с правильным подходом и инструментами вы можете выполнить его самостоятельно. Вот общие шаги, которые могут помочь вам установить забор:

1. Подготовьте инструменты и материалы: для установки забора вам может понадобиться садовый инструмент, грунт, бетон, кирпичи, песок, камни, доски или профильные трубы, заборные элементы, крепежи и др.

2. Определите местоположение забора: определите границы участка, на котором вы хотите установить забор, и разметьте его границы.

3. Выберите тип забора: выберите материалы и тип забора, который соответствует вашим потребностям и бюджету.

4. Рытье ям: рытье ям для столбов – это один из самых важных шагов в установке забора. Ямы должны быть глубокими и широкими, чтобы обеспечить достаточную устойчивость забора. Рекомендуется рытье ям глубиной не менее 0,8 м, а также установка столбов на расстоянии не более 3 м друг от друга.

5. Установка столбов: после рытья ям, установите столбы и залейте бетон. Убедитесь, что столбы расположены на одном уровне и вертикально, используя отвес и леску.

6. Установка заборных элементов: после того, как бетон высохнет, установите заборные элементы на столбы. Убедитесь, что они прочно закреплены, используя крепежи или специальные зажимы.

7. Прикрепление к земле: если ваш забор будет расположен на неровном грунте, то необходимо прикрепить его к земле, используя камни или кирпичи.

8. Отделка: на этом этапе можно приступать к отделке забора, такой как покраска, установка декоративных элементов и т.д.

Установка забора может быть трудоемким процессом, но соответствующая подготовка, инструменты и методы помогут упростить эту задачу. Если у вас возникнут трудности, обрат

Как поставить забор своими руками? Вот несколько общих шагов, которые могут помочь вам начать:

1. Подготовьте место для забора: определите местоположение забора, убедитесь, что вы не нарушаете законы и правила городской застройки, подготовьте инструменты и материалы.

2. Установите уголки и определите высоту забора: используйте уголки, чтобы определить места, где будут установлены столбы, и убедитесь, что вы правильно определили высоту забора.

3. Установите столбы: используйте лопату или специальный аппарат, чтобы выкопать ямы для столбов, залейте бетон в ямы, установите столбы и выровняйте их.

4. Установите поперечины и рейки: установите поперечины и рейки на столбах, используя крепежные элементы, чтобы закрепить их на месте.

5. Установите заборные панели или натяните сетку: установите заборные панели на место или натяните сетку на рейки и закрепите ее на месте.

6. Добавьте дверь или ворота: установите дверь или ворота в забор, если это необходимо.

7. Закончите работу: проверьте все элементы забора на прочность и надежность, убедитесь, что он безопасен и соответствует вашим потребностям.

Важно помнить, что установка забора может быть опасной работой, поэтому, если вы не уверены в своих способностях или опыте, лучше обратиться за помощью к профессионалам.
