Изготовление вентиляционных отверстий в подоконнике — руководство по установке вентиляционной решетки

Вентиляция в подоконник: способы и подробная инструкция по обустройству подоконной вентиляции

Решение такой распространенной проблемы, как образование конденсата на окнах, можно легко найти всего за несколько часов. Фактически, часто причиной этого явления служит недостаточная циркуляция воздуха, вызванная слишком широкими подоконниками.

При правильной циркуляции воздушных масс и проветривании помещения владельцы пластиковых окон смогут забыть об излишней влажности, досадных лужицах на подоконнике и вредном для здоровья грибке. Но что из себя представляет такое проветривание и как его правильно устроить?

В этом материале мы рассмотрим принцип работы подоконной вентиляционной системы с приточным клапаном, расскажем о видах вентиляционных решеток и способах их монтажа в пластиковые или деревянные подоконники.

Этапы и правила монтажа

Установку вентиляционной решетки своими руками можно выполнить в пластиковый или деревянный подоконник – для монтажа в бетонную «доску» потребуется куда больше опыта и другой инструмент. В остальном в подоконник из бетона решетка монтируется точно так же.

Рассмотрим нюансы и этапы работы для пластиковой или деревянной доски и такой же решетки. Для проведения работ подоконник снимать не обязательно. Направление ламелей (если отверстия щелевидные, и ламели установлены под углом) должно быть в сторону окна.

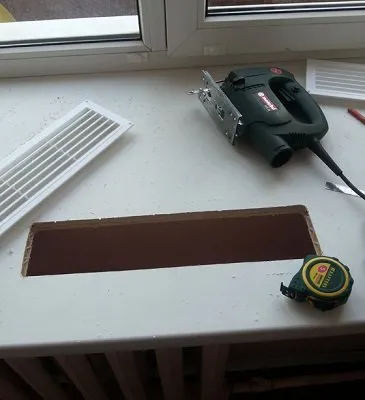

Вырезанное тверстие в подоконнике под вентиляционную решетку

Из инструментов потребуется:

Разметочный инструмент (маркер, карандаш).

Электролобзик или болгарка.

Клей для пластика (использовать не обязательно).

Любой тяжелый предмет, который можно использовать в качестве пресса (нужен, если решетка будет приклеиваться).

Диаметр сверла у дрели должен быть больше, чем ширина полотна электролобзика (чтобы оно могло пролезть в высверленное отверстие).

Этапы работы (видео)

Нужна ли вообще вентиляция в подоконнике пластиковых окон

Пластиковые стеклопакеты – вещь незаменимая, практичная и сравнительно доступная. Вот только есть одно небольшое «но» − не всегда, особенно в бюджетных пластиковых окнах хорошо работает вентиляция. Как правило, пластик просто закупоривает оконные проёмы, не давая выхода наружу излишней влаги.

Но настоящей катастрофой это становится тогда, когда в квартире также отсутствует и хорошая вентиляция. Да ещё и вытяжка плохо работает. Все эти пары скапливаются, не находя выхода, что и вызывает появление конденсата.

Под подоконниками, как правило, располагаются радиаторы отопления, которые сильно нагревают их, так как тёплые воздушные потоки не находят выхода сквозь плотную структуру пластика. Это ещё одна причина, по которой скапливается конденсат в комнате. Как быть в таких случаях, ведь далеко не у всех устанавливаются решётки на подоконник для радиатора отопления? Ответ на этот вопрос буквально лежит на поверхности. Чтобы циркуляция воздушных потоков в комнате проходила нормально, нужно, чтобы сам радиатор был шире подоконника. Тогда тёплый воздух сможет прекрасно участвовать в воздухообмене.

Экран для радиатора отопления на пластиковый стеклопакет

В случае если нет возможности или желания укорачивать подоконник, в него врезают вентиляционные решётки для батареи. Решение вопроса довольно простое, но в тоже время оно имеет массу нюансов, которые необходимо знать и учитывать.

Достоинства конвекционных решёток для подоконника

Основным преимуществом конвекционной решётки в подоконник является возможность предотвращения образования конденсата на стёклах и создание комфортных условий для циркуляции воздушного потока. Тепло, отданное радиатором, не скапливается под подоконником, а поступает внутрь комнаты. В результате в комнате становится намного теплее. К достоинствам подобных изделий также стоит отнести:

• универсальность установки. Монтаж может быть выполнен в любом месте: на подоконнике, столешнице, радиаторном экране;
• большой ассортимент. Можно выбрать вентиляционные решётки для столешницы или подоконника различной формы, изготовленные из разнообразных материалов;
• простоту эксплуатации и обслуживания;

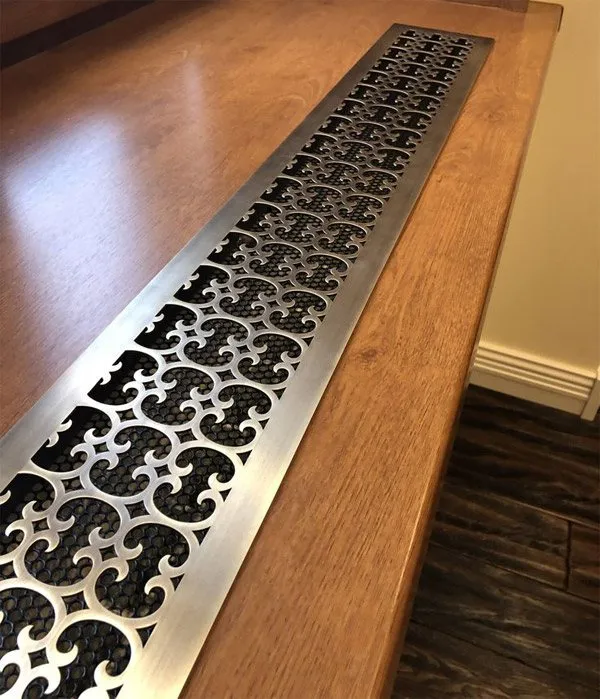

• изменение внешнего вида подоконника. Декоративные решётки для вентиляции для подоконников способны стать одним из главных украшений интерьера.

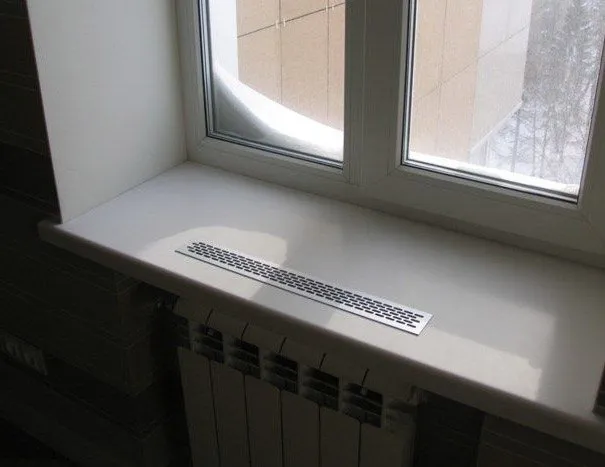

Внешний вид подоконника преображается

Статья по теме:

Приточный клапан на окна. Что такое, достоинства и недостатки приточного оконного клапана, виды и основные характеристики приточных клапанов, обзор средних цен на приточные вентиляционные клапана от ведущих производителей, нюансы установки, рекомендации специалистов — читайте в публикации.

Особенности монтажа конструкции

Производители вентиляционных решеток и пользователи осведомлены, что конструкция может быть установлена как внутри, так и снаружи помещения. В зависимости от внешнего вида определяется, где будет установлено изделие. Конструкции, монтируемые внутри помещения, должны подходить к плите не только размером, но и внешним видом, а также выполнять свою основную функцию, не сокращая при этом полезную площадь.

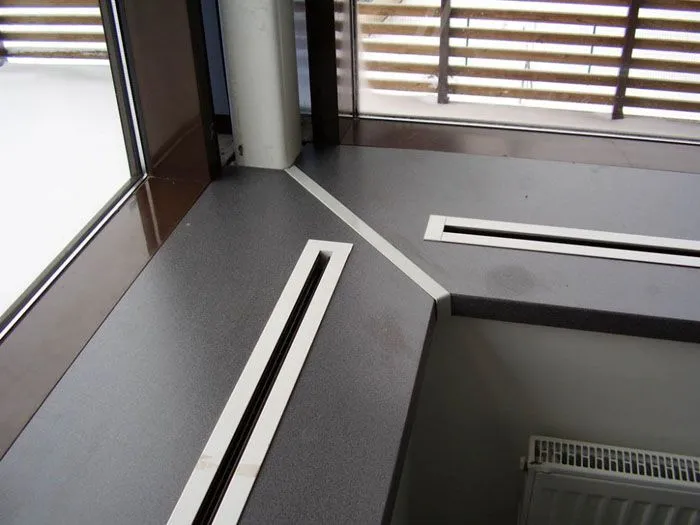

Если вентиляционная решетка узкая, то она чаще всего устанавливается около окна или с края плиты. Выбирать место установки на подоконник следует, отталкиваясь от того, где стоит батарея: ближе к окну – если батарея спрятана вглубь плиты, над батареей – если она выступает. Требуется это для того, чтобы люк мог эффективно выполнять свою ключевую функцию – предотвращал образование конденсата и обеспечивал регулировку потока воздуха.

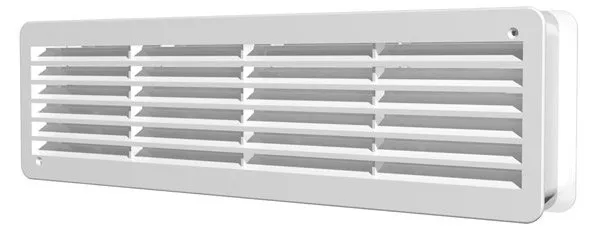

Разновидности решеток и характеристики

По материалу изготовления

Самые дешевые изделия – пластиковые. По прочности, экологичности и эстетическим качествам они уступают остальным типам. Алюминиевые решетки привлекают потребителей сочетанием надежности и доступной цены. Самые экологически чистые – конструкции из натурального дерева. Стальные модели очень прочны, но стоимость у них наиболее высокая.

По форме

Традиционные варианты исполнения – квадрат и прямоугольник. Конструкция может быть цельной или состоять из нескольких последовательно соединенных коротких решеток. Отверстия обычно однородны по габаритам и имеют щелевидную форму, но сейчас появляются и иные варианты – например, круглые или с ажурными узорами.

По цвету

По размеру

Решетки в форме квадрата чаще всего имеют размер одной стороны 15 см. Прямоугольные изделия стандартных габаритов – 8 на 17 см. В частных жилищах применяются и более крупногабаритные модели. Можно приобрести готовую решетку или заказать изготовление под ключ с учетом параметров подоконника.

Площадь отверстий определяет, сколько воздуха способна пропустить конструкция. Если на подоконнике размещают мелкие вещи, вариант с крупными дырочками лучше не выбирать.

По конструкционным особенностям

Самая простая конструкция с вентиляционными отверстиями в подоконнике выглядит как простая крышка, монтируемая на подготовленное отверстие. Такие варианты используют чаще всего. Можно встретить модели с регулировкой – наклонные ламели можно двигать в стороны, изменяя размер щелей или направление потока воздуха.

Устанавливать конструкцию можно снаружи или внутри помещения. В первом случае внимание обращается на подходящие габариты и дизайн. Во втором целесообразно выбрать металлическую решетку – такие конструкции прочны, не повреждаются под влиянием погодных факторов.

Важные требования

При обустройстве вентиляции в подоконнике полагается учитывать расположение батарей. Если они выступают вперед сильнее подоконника, конвекционное изделие помещают непосредственно над ними. При глубоко спрятанных батареях решетку располагают на минимальном расстоянии от окна. В идеале проемы конструкции должны быть параллельны верхней плоскости радиаторов. Суммарное значение живого сечения должно находиться в диапазоне 0,45-0,6. Обычно конструкция решеток, соответствующих таким параметрам, не допускает попадания в отверстия небольших предметов.

Конденсат на пластиковых окнах

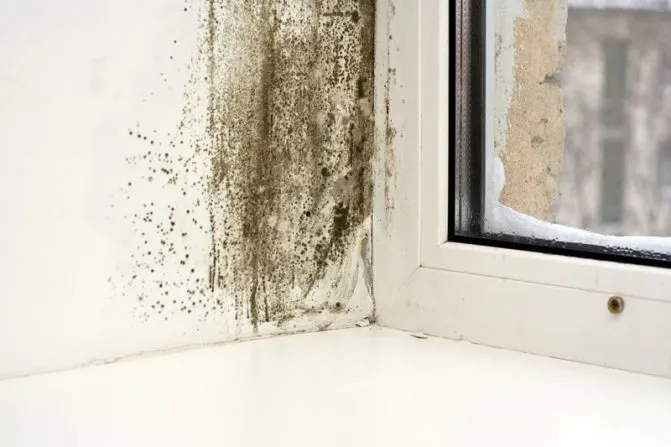

Выпадение конденсата, плесень, наледь — распространенная проблема с пластиковыми окнами. Плесневелые грибки вызывают аллергические заболевания органов дыхания детей.

Почему возникает конденсат на окнах?

Главная причина конденсата

— нарушение воздухообмена. Отработанный воздух задерживается в помещении, а свежий не поступает с улицы из-за слабо работающей вентиляции и герметичности пластиковых окон. В квартире задерживается влага от приготовления пищи, стирки, мойки и дыхания человека. Эта влага оседает на самых холодных поверхностях — стеклах и рамах.

На верхних этажах высотных зданий вентиляция работает хуже, чем на нижних.

Конденсат в новостройках

появляется из-за недавнего проведения отделочных работ. Сохнет штукатурка, растворные швы, стяжки, что ведет к переувлажненности.

Согласно ГОСТа 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещении» в холодный период года оптимальная влажность в жилых помещениях должна составлять 30-45%. В новых квартирах, которые мы обследуем, влажность порой доходит до 70-80%.

Поможет ли проветривание?

Отчасти да, потому что снизится влажность воздуха. Однако при проветривании в помещение резко поступает большой объем холодного воздуха. Он охлаждает створку, раму и откосы — конденсат начинает ложиться еще активнее.

Дополнительно усугубляют ситуацию:

• Неправильное пропенивание откосов и подоконника и их промерзание
• Соприкосновение рамы с цементным раствором в швах
• Подоконник закрывает батареи отопления. Сухой и теплый воздух от батарей не попадает в плоскость окна
• Стеклопакет однокамерный, а не двухкамерный
• Профиль с недостаточным количеством камер
• Некачественная герметизация швов окна

Как врезать решетку в подоконник: инструкция

Установить в пластиковый или ДСП-подоконник пластиковую решетку достаточно просто и с этим процессом справится любой, кто умеет работать «болгаркой» и электролобзиком. При этом объем работ будет примерно следующим:

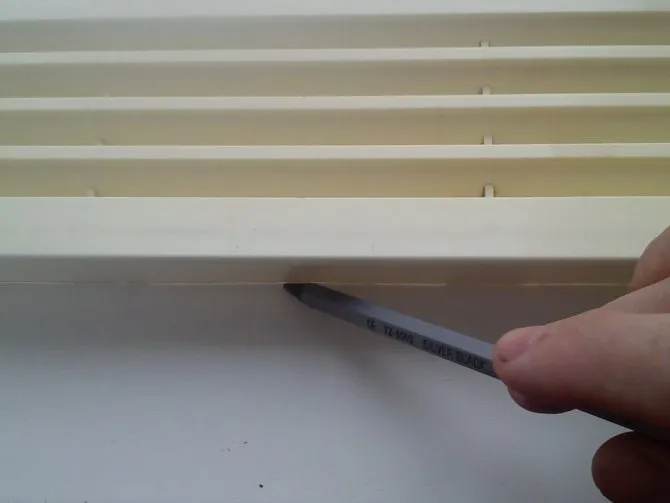

1. Произвести разметку на подоконнике – обвести карандашом нижнюю часть решетки.
2. Чтобы линии получились ровными – откорректировать с помощью обычной школьной линейки.
3. «Болгаркой» или электролобзиком, по размеченным линиям, произвести распилы.
4. Удалить вырезанную часть подоконника.
5. Наждачной бумагой обработать места распилов, удаляя острые заусенцы. Работу выполнять осторожно, не поцарапав саму подоконную доску.
6. В прорези вставить решетку таким образом, чтобы жалюзи «открывались» навстречу оконной раме и теплый воздух направлялся на стекла.
7. Решетку можно приклеить на полимерный клей. Но, чтобы не затруднять уход за ней, рекомендуется не укреплять таким образом. Такой монтаж не обязателен и потому его проведение зависит от предпочтений заказчика.
8. Перед окончательной установкой вентрешетки, пыль от вырезания отверстий, собрать пылесосом.

Монтировать вентиляционную решетку в подоконник из пластика или дерева можно своими руками. Каменные, бетонные и другие подоконники – лучше доверить квалифицированным специалистам.

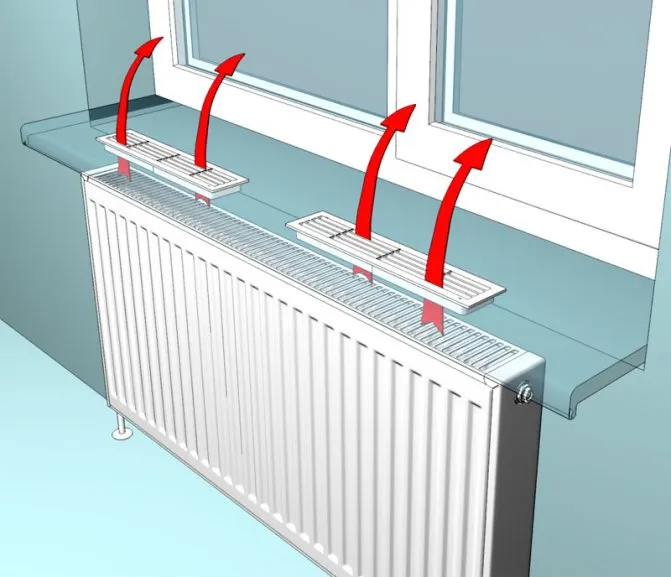

Место монтажа конвекционной решётки для батареи отопления

Монтаж подобных конструкций может быть выполнен двумя способами: внутренним и наружным. К наружным металлическим фасадным вентиляционным решёткам предъявляются менее жёсткие требования по эстетической привлекательности, чем к изделиям, которые будут установлены внутри помещения. Они хорошо противостоят негативному воздействию внешней среды, предотвращая проникновение внутрь дома грязи, пыли и насекомых. Закрывающаяся вентиляционная решётка дополнительно комплектуется специальной крышкой. С её помощью можно предотвратить проникновение воздуха извне в зимнее время.

Виды решеток

В зависимости от функциональных и визуальных особенностей различают:

• Декоративные нерегулируемые решетки – распространенный вариант с неподвижными ламелями.



• Перфорированные решетки – выполненные из металла модели, способны гармонично вписаться в любой интерьер. Применяют данный вид решеток, когда необходимо закрыть радиаторную батарею, утопленную в нише. Благодаря перфорации металлического листа в виде квадратных, круглых, треугольных, щелевидных ячеек есть возможность выбора варианта исполнения решетки.



• Регулируемые модели – оснащены ламелями, которые можно наклонять. Устанавливаются для регулирования пропускной способности и направления воздуха.



Это интересно! Ламелями называют горизонтальные полоски, расположенные по всей длине решетки.

Форма и материал изделия

Конвекционные решетки, монтируемые в конструкцию подоконника, имеют прямоугольную форму, и могут быть выполнены из следующих материалов:

• пластик – низкая стоимость, но может темнеть на солнце (если выполнен в белом цвете);
• алюминий – не слишком дорогой, не подвергается ультрафиолетовому излучению (выгодный по соотношению цена/качество вариант);
• дерево – в качестве оформления наиболее «благородный» природный материал, более дорогостоящий, менее распространенный. Требователен в уходе;
• сталь – имеет самую высокую стоимость, долговечна в использовании, неприхотлива в уходе.

Обратите внимание! Выбор материала решетки не зависит от материала подоконника. В пластиковую/деревянную/каменную подоконную плиту может быть установлен любой вид изделия. Все зависит от предпочтений заказчика.

Критерии выбора

Помимо ценового решения, при выборе конвекционных решеток существуют критерии:

Критерий	Описание
Пропускная способность	зависит от величины живого сечения изделия (суммы площадей отверстий, через которые движется воздух). Для помещений, где есть отопление, подойдет диапазон от 0,42 до 0,60 ж/с. Такой размер удобен и в эксплуатации – пропускная способность достаточная, а небольшая величина отверстий предотвратит попадание в подоконное пространство мелких деталей.
Размер	длина конструкции должна соответствовать длине радиатора, чтобы вмонтированная в подоконник решетка обеспечивала равномерное распределение тепла. Пренебрежение размером, расположение изделия в одной части подоконной доски сделает вентиляцию неэффективной. В той части, где решетка не будет вмонтирована, избежать появления конденсата не получится.
Материал	от того, из какого материала изготовлена решетка, зависит срок эксплуатации, правила ухода и цена. Наиболее долговечны изделия из стали, наименее – пластмассовые.
Цвет	изначально при выборе решетки, следует определиться с цветовым решением. Это могут быть как однотонные с подоконником цвета, так и контрастные.

Обратите внимание! Не важно, будет установлена одна длинная решетка или несколько коротких, главное чтобы размер изделия был одинаковым с размером радиаторной батареи.

Как правильно монтировать вентиляционные решетки для подоконников?

Установка вентиляции в подоконник возможна своими руками. Данный процесс весьма простой, но требует грамотного размещения решетки. Для начала следует сделать разметку ее расположения на подоконнике и откорректировать место, чтобы она была в точности там, где радиатор. Дальнейшие действия выглядят следующим образом:

• с помощью болгарки или лобзика следует аккуратно вырезать отверстие;
• затем необходимо его обработать наждачкой, чтобы не осталось шероховатостей и острых краев;
• в отверстие поместить решетку; если конструкция регулируемая, то следует монтировать ее так, чтобы ламели открывались к окну, а не от него;
• для фиксации решетки следует использовать полимерный клей или силикон.

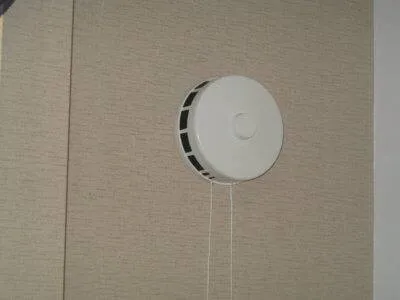

Проветривание в помещении без отверстий в стене

• из трубы диаметром 60—150 мм;
• москитной сетки или вентиляционной решётки, которой закрывается наружный конец трубы, выходящий на улицу (как сделать выход вентиляции на улицу?);
• регулировочной заслонки;
• корпуса;
• воздушного фильтра;
• теплоизоляционной прокладки.

1. Определить расположение вентиляционного элемента. Небольшой клапан лучше располагать между подоконником и батареей отопления, а большой — рядом с оконным проёмом на высоте 2 м от пола.
2. Проделать в стене сквозное отверстие перфоратором и буром. Если дом каркасный или деревянный, применяются коронные свёрла (о вентиляции в каркасном доме читайте тут, а о том, как установить вентиляцию в частном доме, написано здесь). Отверстие в помещении, граничащем с балконом, лучше проделывать снаружи.
3. Обрезать трубу до необходимой длины, обернуть её утеплителем типа «Пенофол», плотно вставить в отверстие. Если между трубой и стеной осталось пространство, его необходимо залить монтажной пеной.
4. К концу трубы изнутри помещения прикрепить корпус клапана. Установить снаружи вентиляционную решётку.

Почему запотевают окна и как это устранить

Обычно с проблемой выпадения конденсата на внутреннем стекле металлопластикового окна хозяева сталкиваются ранним утром. Проблема возникает в холодное время (зимой и осенью), тогда же и скапливается вода на подоконнике. Объяснение этому процессу следующее: после установки окон режим вентиляции в комнате меняется, воздухообмен нарушается (ранее через щели и рамы проходил воздух), сквозняков становится меньше и повышается влажность в помещении.

Когда резко меняется микроклимат, температура на улице становится низкой, а в комнате высокой, увеличивается и вероятность выпадения конденсата. Дабы избежать таких перепадов, для того чтобы справиться с процессом вентиляции, устанавливают дополнительную деталь оконной конструкции. Такая антиконденсатная решетка представляет из себя ряд прямых неподвижных створок, которые и перенаправляют потоки воздуха.

• При слишком широком подоконнике, когда он перекрывает полностью батарею, нарушается тепловой обмен в комнате. Постарайтесь установить подоконник так, чтобы он перекрывал лишь половину вашей батареи. Если хотите оставить широкие подоконники, то обязательно установите декоративные решетки.
• Если при наличии однокамерного стеклопакета запотевают окна, то вам лучше вызвать мастера, который устранит нарушения, которые имели место при установке оконной конструкции.
• С конденсатом столкнетесь и если в помещении плохая циркуляция воздуха. Выход – очистить или заменить вентиляционные решетки.
• К конденсату могут быть причастны и цветы. При постоянном поливе эти процессы неизбежны. Как вариант, можете оставить лишь несколько горшков с цветами на вашем подоконнике и чаще проветривать комнату.
• Проблемы могут возникнуть и из-за неправильного монтажа окон. Лучше самим заштукатурить щели или при больших отклонениях от правильного положения переустановить стеклопакет.
• Если окна потеют на кухне из-за частого приготовления еды, то мастера посоветуют вам чаще проветривать помещение.
• Устранить неполадку помогут: исправная вытяжка, хорошая теплоизоляция дома, отсутствие протеканий с крыши дома, устранение источника сырости и более частое проветривание.
• Тем, кто решил самостоятельно приступить к процессу монтажа и изготовления решетки, пожелаем удачи. Если же вы не уверены в своих силах, то лучше обратитесь к мастерам по данному профилю, которые занимаются установкой вентиляционных решеток. Потому как рассчитав неправильно свои силы или размеры изделия, вы рискуете остаться без подоконников.

Причины запотевания окон

Металлопластиковые и деревянные герметичные окна, которые практически заменили обычные деревянные, прекрасно сохраняют тепло в помещении, однако они не пропуская свежий воздух внутрь. А недостаток естественного воздухообмена приводит к тому, что выпадает конденсат на окнах в холодное время года? Это физическое явление. Охлажденные под воздействием внешней среды поверхности взаимодействуют с теплым воздухом помещения, но при его недостатке образуется конденсат.

Но в чем же все-таки причины? Ведь появление капелек на окнах кухни, когда готовится еда, происходит от испарения влаги – здесь все понятно. Вода, в этом помещении, несколько раз проходит преобразование в разные состояния. Но запотевают окна не только на кухне, а и в других комнатах, где установлены металлопластиковые окна. Причины заключаются в следующем:

• Слишком влажный воздух помещений. Кроме кухни, такой микроклимат и в санитарных комнатах.
• Неправильная конструкция окон, в которых нет специальных отверстий для проветривания или они изготовлены из тонкого профиля. Такой профиль не способен сохранять тепло, образуя точку росы, когда воздух возле стекол превращается в конденсат.
• Отсутствие или плохо работающая отопительная система способствует охлаждению воздуха до температуры, когда воздух превращается в воду и выпадает в виде конденсата.
• Плохая циркуляция воздушных потоков, вызванная неправильной работой естественной вентиляции.
• Конструкция подоконника, прерывающего соединение теплых и холодных масс. Из-за этого над подоконником преобладает холодный воздух, а теплые потоки задерживаются под ним.

Сколько делать уши у подоконника?

Размер и количество ушей (крепежных выступов) на подоконнике зависят от его конструкции, материала и веса. Обычно подоконники могут иметь от 2 до 4 ушей.

Если подоконник устанавливается на крепежные элементы, то количество ушей зависит от количества крепежных точек. В таком случае два уша достаточно, если длина подоконника не очень большая. Если же подоконник длинный, то могут быть установлены дополнительные крепежные точки, а соответственно и дополнительные уши.

Если подоконник будет крепиться на клеевую смесь, то обычно устанавливают три уши — два по краям и одно в центре. При этом уши должны быть расположены на расстоянии от края подоконника, которое указывает производитель клеящей смеси.

Важно помнить, что уши на подоконнике необходимы для обеспечения надежной фиксации и предотвращения его деформации, поэтому при выборе количества ушей необходимо учитывать вес и размеры подоконника, а также условия его эксплуатации. Если вы не уверены в правильном выборе, то лучше обратиться к профессиональным мастерам, которые помогут вам выбрать и установить подоконник правильно.
