Хотите сэкономить на электричестве и создать светодиодную лампу своими руками на 220 вольт? В этой статье мы предоставляем схему и описание процесса. Вы узнаете, как создать светодиодные лампы своими руками на 220 вольт и получить качественный и яркий свет.

В наше время все чаще встает вопрос энергосбережения. Для решения этого вопроса производители выпускают энергосберегающие лампы (люминесцентные), имеющие цоколь как у стандартных ламп накаливания на 220 вольт.

Потребление электроэнергии данным видом электроламп, бесспорно, значительно меньше, чем у простых ламп накаливания на 220 вольт. В свою очередь обозначенный срок службы их составляет приблизительно 5000 часов, то есть приблизительно в 5 раз больше срок службы обычной лампы.

При всех плюсах в этой электролампе имеется и недостаток — высокая цена. В данных лампах применяется особый электронный балласт, но, хотя он ломается весьма редко, а вот нити данной электролампы сгорают достаточно часто, зачастую не проработав даже заявленного срока службы.

Но сейчас выпускаются сверхяркие светодиоды, которые в свою очередь можно использовать для изготовления самодельной светодиодной лампы своими руками. Срок службы нынешних светодиодов доходит приблизительно до 50000 часов, это почти 6 лет постоянной работы.

Описываемая в данной статье светодиодная лампа своими руками на 220в  специально создавалась для питания от электросети напряжением 220 В.

Электросхема довольно проста, и не требует наладки. Особенностью данной лампы служит использование светодиодов с большим углом излучения, в результате чего создается ровный и яркий свет. В свою очередь к плюсам этой лампы возможно отнести очень небольшое энергопотребление (около 2 Вт) и повышенный КПД.

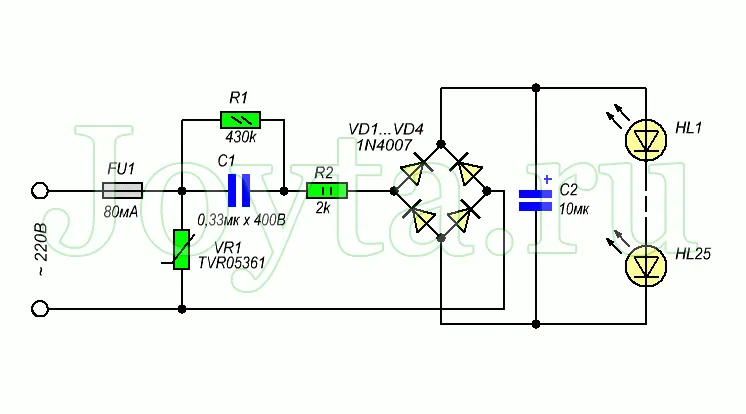

Главным элементом электрической схемы являются ультраяркие светодиоды (25 штук) белого спектра излучения. В роли HL1 — HL25 лучше применить светодиоды с углом излучения 160 градусов, например, марки 5WW4SC. Их возможно поменять на другие светодиоды с прямым напряжением от 3,2 до 3,7 вольт и током потребления около 20 мА.

Светодиоды запитаны от бестрансформаторного модуля питания, который состоит из гасящего конденсатора С1, резистора R1, выпрямительного моста на диодах VD1…VD4, сглаживающей емкости С2 и ограничительного сопротивления R2.

Сетевое напряжение 220 вольт гасится цепью элементов R1, С1, R2. Емкость С1 должна быть на напряжение не менее 250 В. Затем пониженное напряжение идет на выпрямительный мост, и дальше через емкостный фильтр С2 напряжение поступает на последовательно соединенные светодиоды HL1 — HL25. При использовании в схеме 37-и светодиодов можно убрать сопротивление R2.

В данной схеме предусмотрена возможность защиты светодиодов от скачка повышенного напряжения 220 вольт. Она состоит из предохранителя на 80 мА и варистора (TVR05361 или FNR05361). При увеличении сетевого напряжения сопротивление варистора резко падает, что приводит к перегоранию предохранителя.

Инвертор 12 В/ 220 В

Инвертор с чистой синусоидой, может обеспечивать питание переменно…

Как проверить тестером светодиодную лампу?

Для проверки светодиодной лампы с помощью тестера нужно выполнить следующие шаги:

1. Включите тестер в режим измерения сопротивления.

2. Установите переключатель тестера в положение, при котором он может измерять постоянное напряжение. Обычно это значок «V» на тестере.

3. Подключите отрицательный провод тестера (черный провод) к любому контакту цоколя светодиодной лампы.

4. Подключите положительный провод тестера (красный провод) к другому контакту цоколя светодиодной лампы.

5. Включите светодиодную лампу в сеть и проверьте напряжение на тестере. Если светодиодная лампа работает, то на тестере будет показываться напряжение, близкое к напряжению в сети.

6. Если светодиодная лампа не работает, то на тестере будет показываться ноль или очень маленькое напряжение. Это означает, что светодиодная лампа не проводит электричество и возможно вышла из строя.

7. Чтобы проверить работоспособность светодиодной лампы более точно, можно использовать тестер в режиме измерения диодов. Для этого нужно установить переключатель тестера в режим измерения диодов (обычно это значок «diode» на тестере) и повторить вышеописанные шаги.

Важно отметить, что перед тем как проверять светодиодную лампу с помощью тестера, убедитесь, что тестер работает правильно и настроен на правильный диапазон измерений напряжения и сопротивления. Также убедитесь, что вы правильно подключили светодиодную лампу к тестеру, чтобы избежать повреждения тестера или светодиодной лампы.
