Как сделать кровать с ящиками своими руками: чертежи, инструкция сборки
MesterulManole 10 ноября, 2018
Область экспертизы: богатый опыт в проведении отделочных работ в жилых и офисных помещениях, на дачах, в загородных коттеджах и других объектах. В большинстве квартир спальня представляет собой компактное пространство, в котором необходимо не только спать, но и обеспечивать удобное хранение множества предметов, включая постельное белье. При необходимости можно разработать чертеж кровати с выдвижными ящиками.
Хобби — велосипед во всех проявлениях

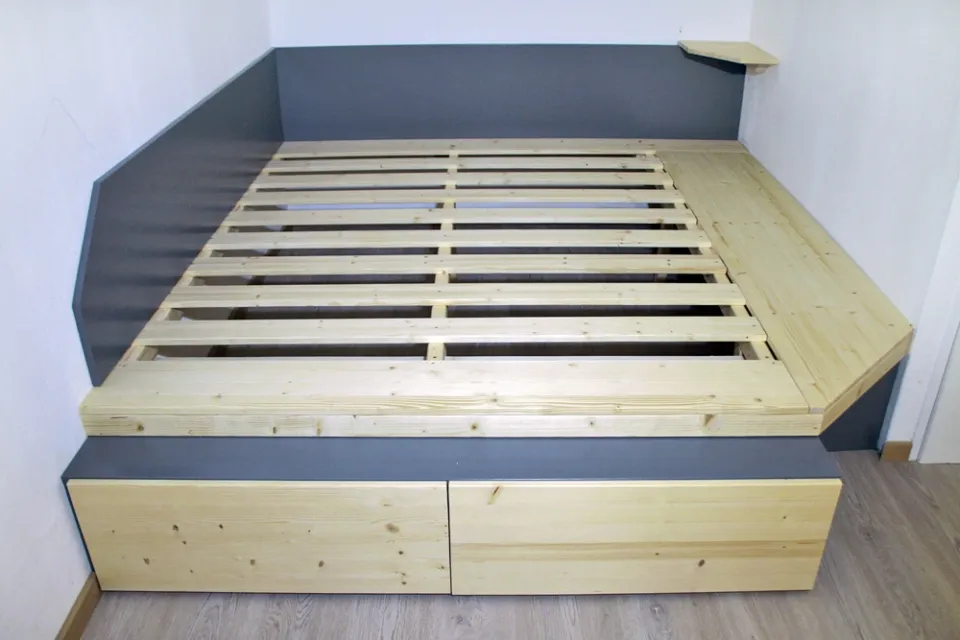

Самодельная кровать с выкатными ящиками встроена в нишу, благодаря чему спальню можно устроить даже в очень небольшой комнате
Конструктивные особенности

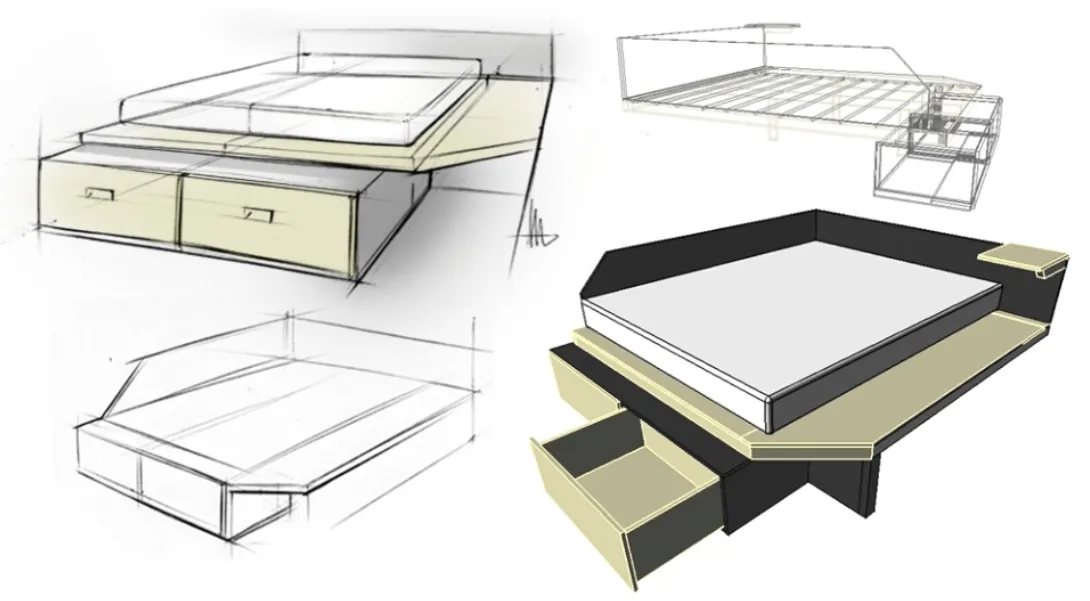

Эскизы к проекту встроенной кровати с выдвижными ящиками
Классическая кровать состоит из ложа, на котором поверх ламелей укладывается матрас. Под ложем остается свободное пространство, которое чаще всего прикрывается декоративными накладками.
В нашем случае в пространстве под ложем можно расположить выдвижные или выкатные ящики. В зависимости от габаритов кровати и от того как рационально расположены ящики, вы сможете хранить постельное белье, часть гардероба и прочие принадлежности, ради которых принято использовать комод.
«Ящичек» размером во всю кровать вместит все что угодно, начиная с постельного белья и оканчивая комплектом подушек
Не менее популярный вариант функциональной кровати — это мебель, в которой под ложем установлен короб с дном, но без верхней крышки. Ложе выполнено как подъёмный элемент, приподымая который вы получите доступ к свободному пространству, пригодному для хранения различных вещей.
Преимущество такой конструкции перед кроватью с обычными ящиками – это большой объем хранилища. Недостаток – пространство под подъемным ложем труднее организовать и как следствие в обычных ящиках вещи складывать удобнее.
Выбор материала

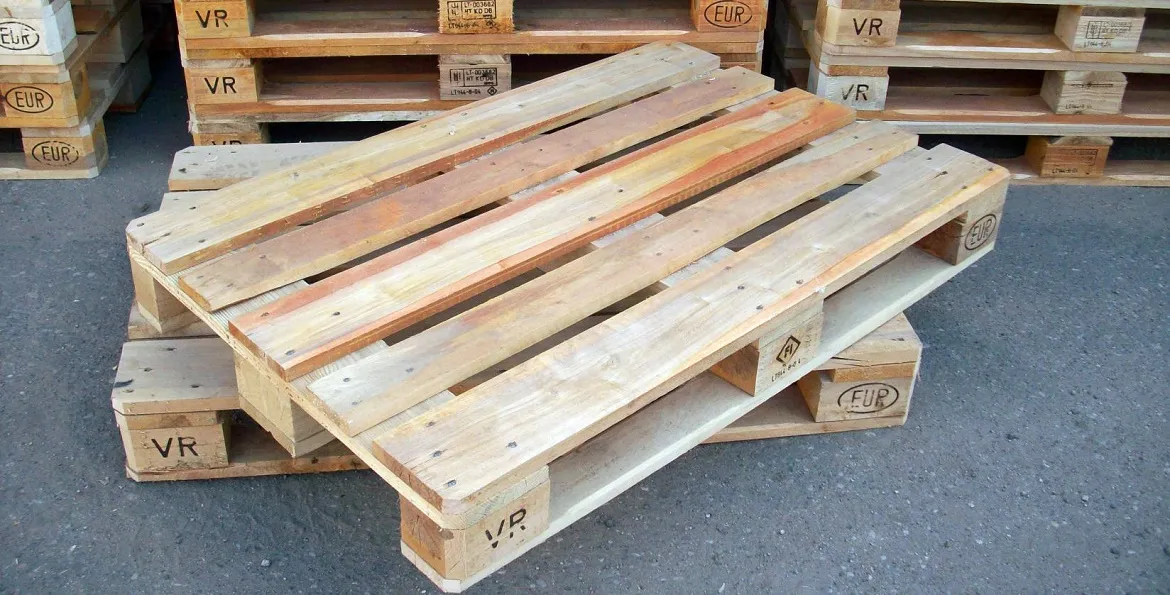

Погрузочные поддоны – источник самых доступных пиломатериалов
Из чего сделать кровать, если сборка выполняется впервые? Напомню, что сложная мебель с выкатными ящиками состоит из нескольких конструктивных элементов, поэтому необязательно собирать всю конструкцию из одного материала.
При правильном подборе толщины цельнодеревянная доска — это лучший материал для изготовления корпусной мебели
Например, несущий каркас и ложе предпочтительно изготавливать из того что попрочнее, а именно, из цельнодеревянной доски и бруса. В качестве бюджетного решения для сборки ящиков можно применить ЛДСП. Чтобы внешняя сторона кровати смотрелась привлекательно, для изготовления фасадов используются мебельные щиты, правда такой выбор приведет к удорожанию готовой кровати.
Вид сбоку на мебель, собранную из старых прогнанных через рейсмус досок
Самый доступный и одновременно самый простой в использовании материал — это поддоны, разобранные на отдельные доски. Если поддон не имеет видимых повреждений, то древесина, из которой он собран прослужит немало времени. А если учесть, что цена европоддонов редко превышает 300 рублей, готовая кровать получится недорогой.
Список готовых деталей для сборки

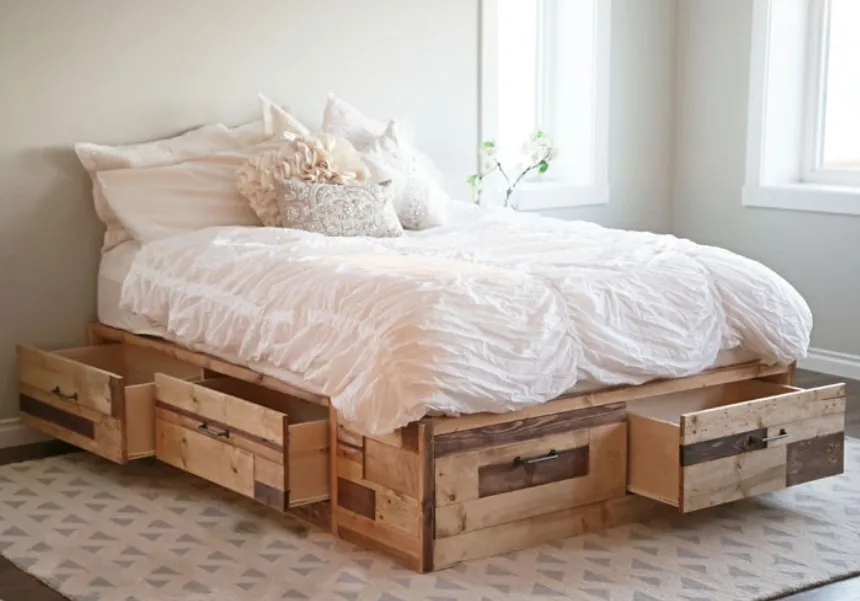

Вариант кровати, собранной из поддонов с классическим изголовьем
Для сборки комфортной кровати с вместительными ящиками потребуется изготовить следующие детали:
- Несущий каркас – это основа, на которой будут крепиться остальные детали.
- Ящики под кровать – это выкатные сооружения, в нижней части которых предусмотрены ролики для перекатывания по полу или по дну кровати.
- Внутренние ящики — это выдвижные детали, которые крепятся к несущему каркасу посредством направляющих и прижимных роликов.
- Молдинги ящиков – это декоративные элементы, которые крепятся к фасаду ящиков и украшают всю конструкцию.
- Средняя часть, настил – этот элемент устраивается поверх несущего каркаса и выполняется в виде сплошной плиты или набирается из отдельных досок – ламелей.
- Изголовье – это массивная плита, которая крепится к одному из торцов несущего каркаса.
- Изножье – это сплошная плита или наборная конструкция, которая крепится к несущему каркасу напротив изголовья.
Установка изножья не является обязательной, так как деталь не имеет какого-либо функционального назначения и применяется исключительно как декоративный элемент.
Необходимые инструменты
Выбор инструментов зависит от того, какие будут использованы материалы
Какие инструменты потребуются для сборки мебели?
- Для работы с деревом. Понадобится элементарный набор столярных принадлежностей, включая режущий, сверлильный, шлифующий и измерительный инструмент.
- Для работы с металлом. Если мебель будет ковано-сварной, потребуется режущий инструмент, трубогиб и, конечно же, сварочный аппарат с сопутствующими принадлежностями.
Что и из чего будем делать
Несмотря на обычную двуспальную конфигурацию кровати, в ящиках можно хранить вещей почти столько, сколько в небольшом платяном шкафу
Для изготовления мебели впервые предлагаю собрать кровать, показанную на фото. Конструкция хороша тем, что ящики открываются в три стороны в боковые стороны и в направлении изножья. Сторона изголовья примыкает к стене, поэтому тут ящики не предусмотрены.

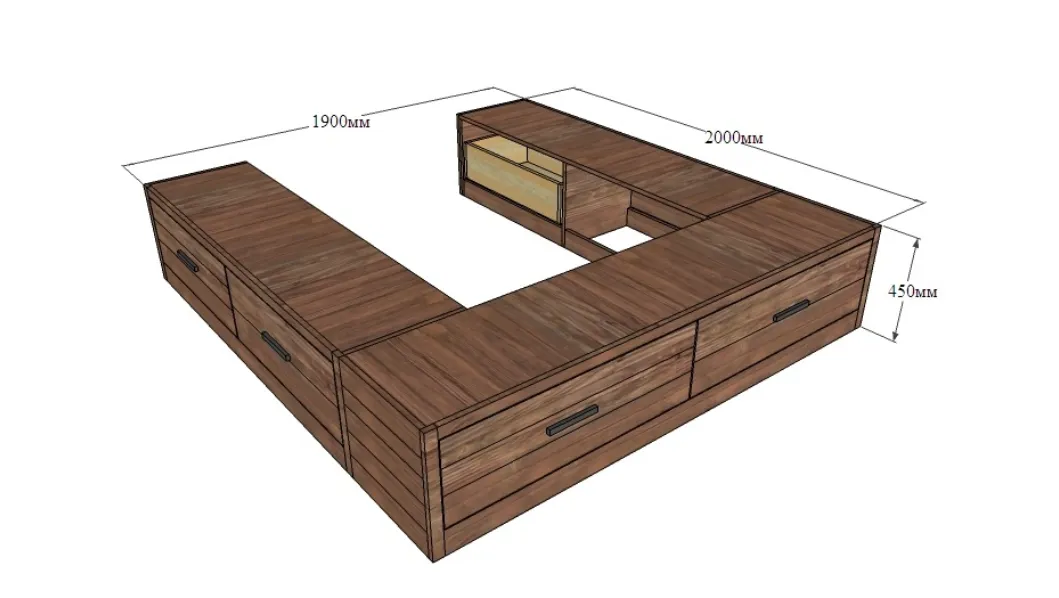

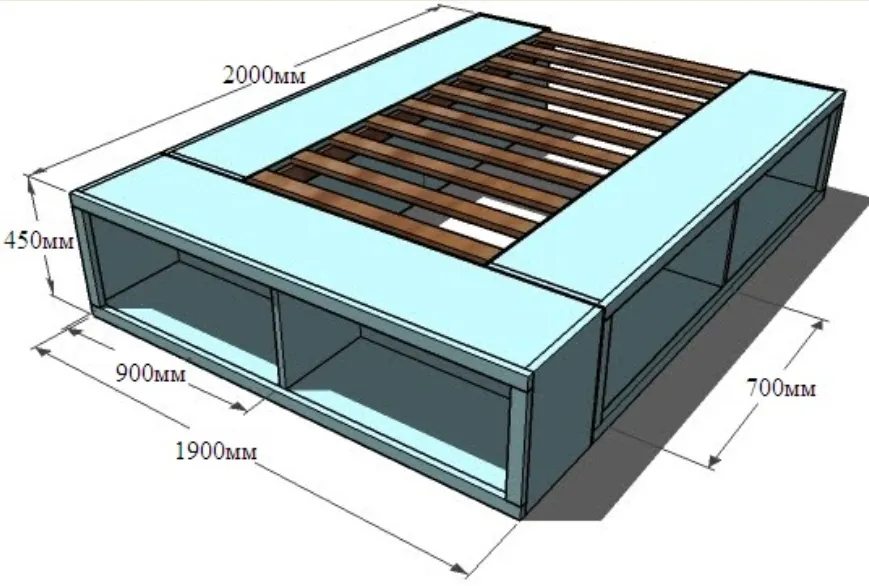

Сборочный чертёж с обозначением основных размеров
На чертеже приведены основные размеры, а именно, ширина ложа составит 1,9 метра при длине 2 метра. Такие габариты подобраны с учетом максимального размера стандартного двуспального матраса.
Ниши под ящики в изножье будут больше чем в боковых частях. Кровать, как показано на чертеже, будет состоять из трех отдельных коробок – блоков, которые будут соединены в форме буквы «П». Дополнительную жёсткость конструкции обеспечат поперечные перемычки ламели, которые объединят два противоположных блока.
Список материалов

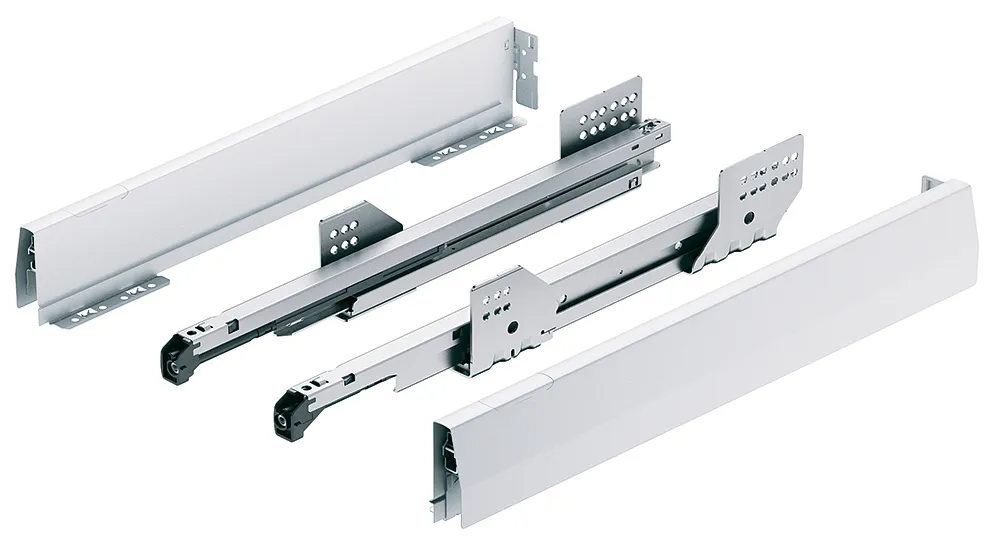

Так как в конструкции кровати будут ящики, заранее подбираем фурнитуру, с помощью которой они будут выдвигаться
Из материалов потребуется:

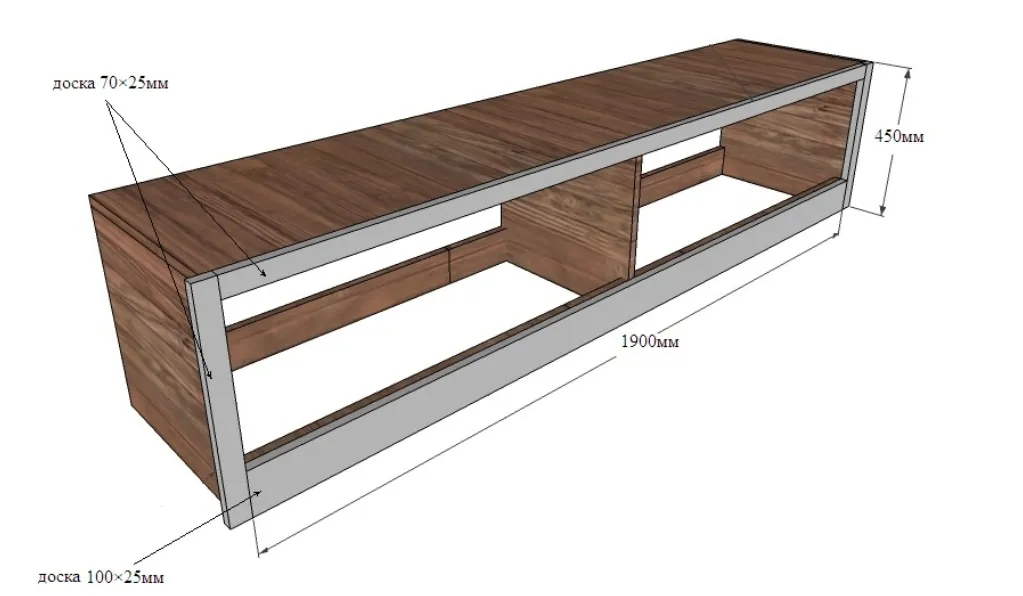

- Доска 100×25 мм, 70×25 мм и брусок 50×25 мм – для сборки несущего корпуса.
- Фанера толщиной 20 мм для сборки ящиков.
- ДВП для облицовки задней стенки короба.
- Мебельный щит – для изготовления фасадов ящиков.
- Фурнитура для выкатных или выдвижных ящиков.
- Крепёжные элементы – саморезы по дереву длиной 30 и 40 мм.
- Лакокрасочные материалы для финишной обработки поверхности.
Сборка пошагово
| Иллюстрации | Сборочные этапы и их описание |
 |
Шаг 1: выпиливаем основные детали из фанеры и из доски. Так как большая часть деталей будет выполнена из деревянной доски и многослойной фанеры, нужно изначально определиться с тем, как их правильно резать.

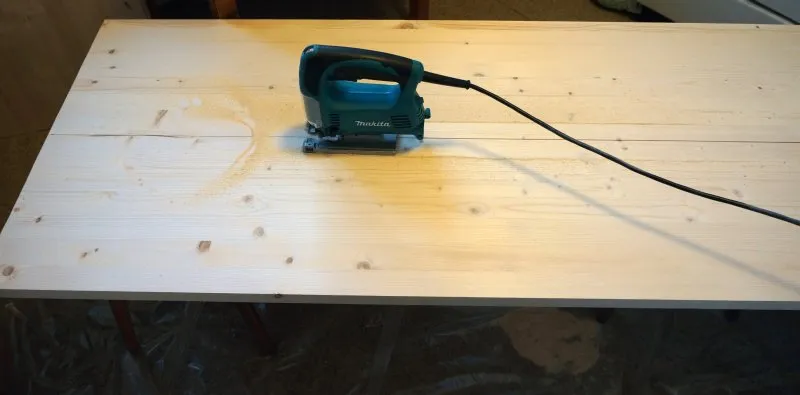

Для продольного и поперечного раскроя досок используйте циркулярную пилу. Для раскроя фанеры в ходе сборки ящиков используем электролобзик и полотно с мелким зубом, который не будет крошить шпон.
|
 |

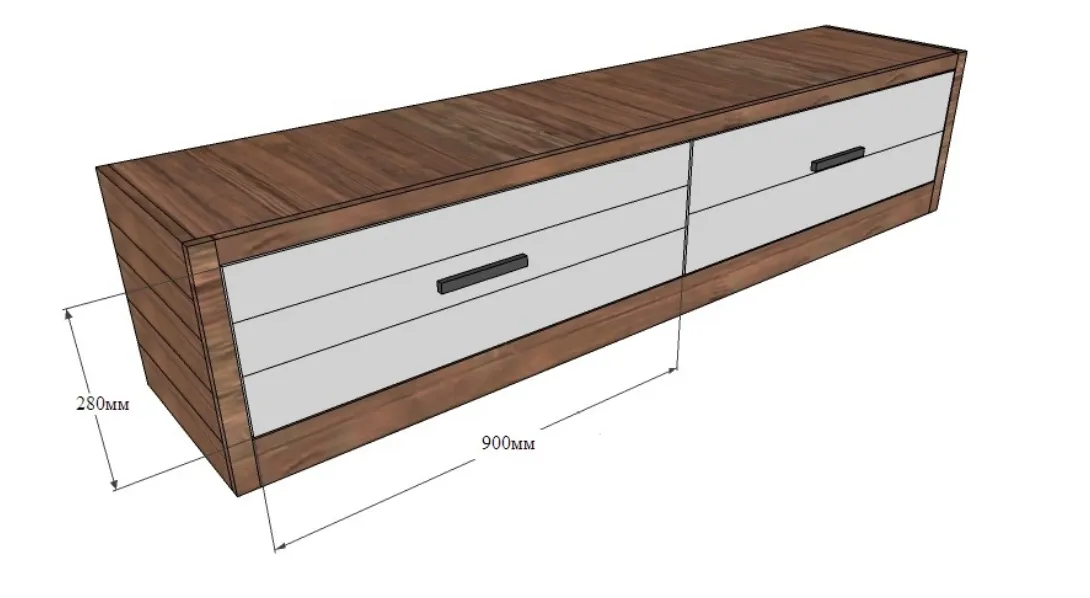

Шаг 2: делаем изножье. Блок показанный на чертеже будет располагаться с торца и в нем будет два смежных ящика.

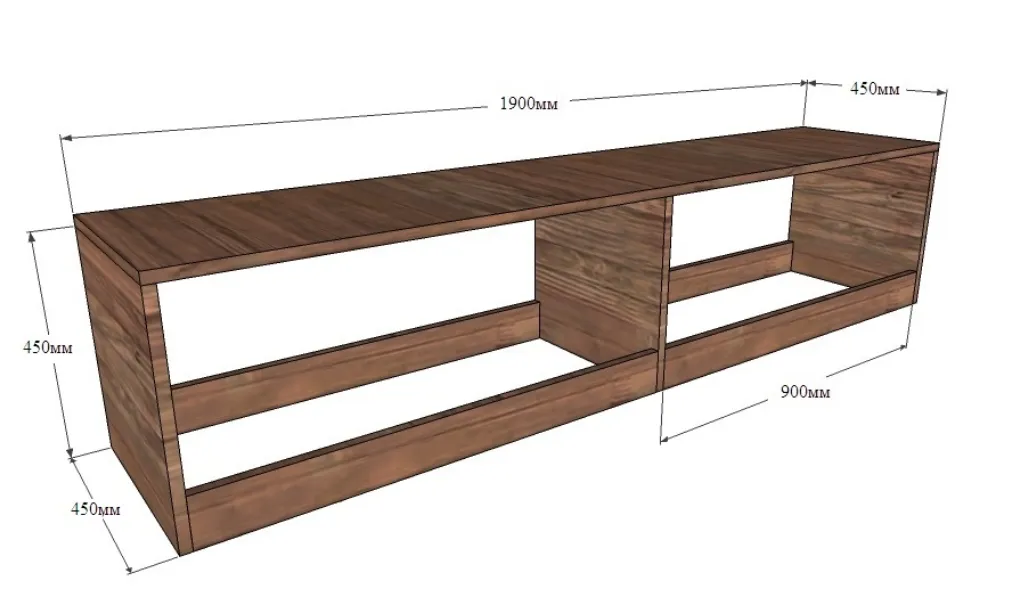

Общая длина блока 1,9 метра будет соответствовать ширине кровати. Торцы блока – квадраты со сторонами 45 см, именно на такое расстояние столько мебель будет поднята от пола. Крышку (верхнюю часть блока) набираем из 4 досок 100×25 мм и одного бруска шириной 50 мм. Монтаж крышки к вертикальным стойкам выполняем саморезами. В каждой точке крепления досок вкручиваем по 2 самореза.
|
 |
Шаг 3: крепим финишные доски к изножью. Под финишными досками понимаем накладки, которые крепим по периметру ниш для ящиков. Края накладок крепим таким образом, чтобы они располагались заподлицо с черновой поверхностью блока. |
 |

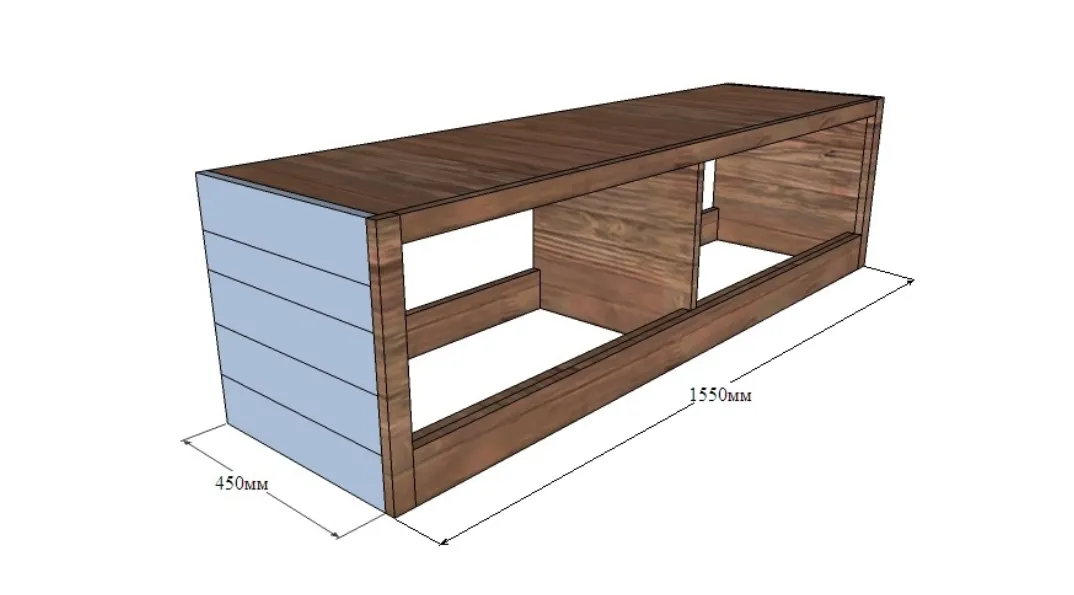

Шаг 4: собираем внешние блоки для ящиков. Боковины собираем точно также, как и изножье, но с одним отличием, длина блоков составит 1550 мм. Соответственно, длина ниши под ящик составит 700 мм, а не 900 как в изножье. |
 |

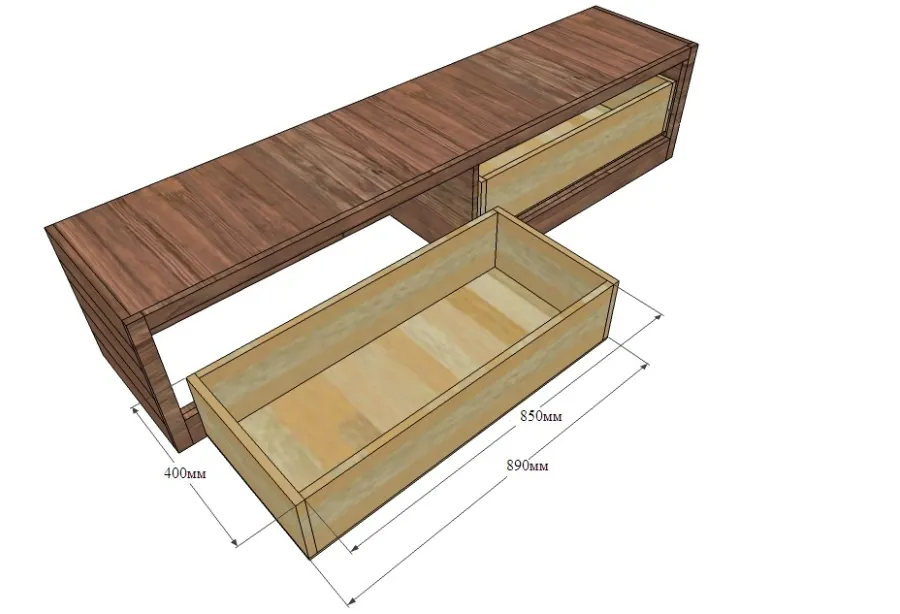

Шаг 5: собираем ящики. Из фанеры по размерам, указанным на чертежах, делаем 6 ящиков, 2 из которых в длину будут иметь 890 мм, а оставшиеся 4 по 700 мм. По бокам ящиков и внутри блоков монтируются роликовые направляющие и их ответные части. |
 |

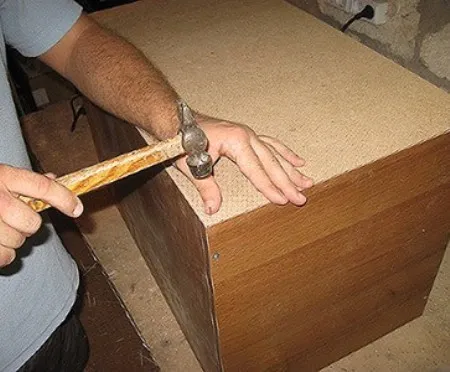

Шаг 6: крепим задние стенки к коробам. Для того чтобы обеспечить тумбочкам по периметру кровати достаточную жесткость с задней стороны короба набиваются стенки из ДВП. Для крепления ДВП используем гвозди с крупной шляпкой или саморезы. |
 |
Шаг 7: соединяем короба с панелями. С внешней стороны ящиков крепим дощатые накладки, которые будут выполнять декоративную функцию.
На этом же этапе к ящикам крепятся ручки и прочая декоративная фурнитура. |
 |
Шаг 8: собираем изголовье и изножье воедино. Ранее собранные боковины и торцевую тумбу выставляем в той части комнаты, где эта конструкция будет эксплуатироваться. Все три блока соединяем между собой, для этого по внутренней стороне периметра используем г-образные пластины и саморезы. |
 |

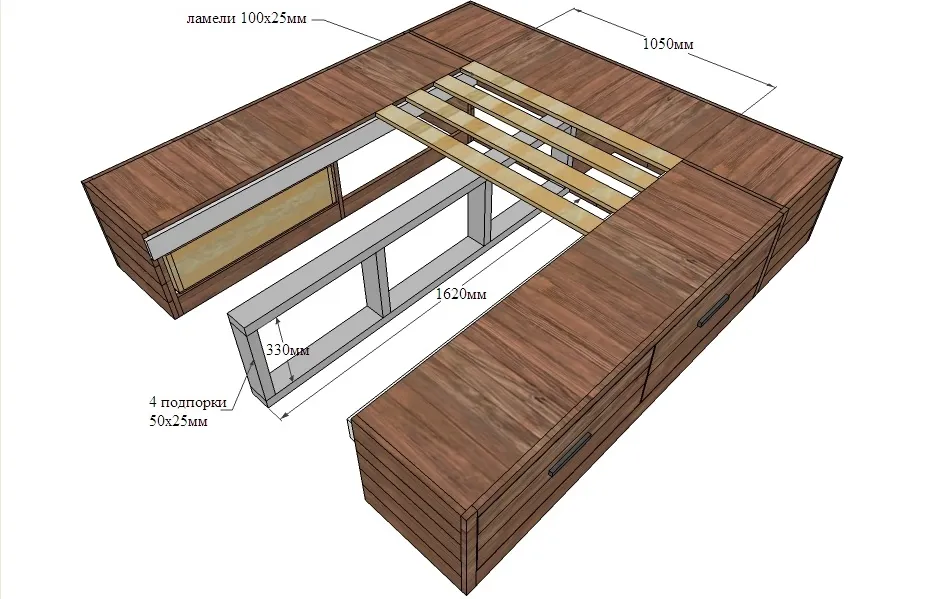

Шаг 9: крепим разделители. Для того чтобы впоследствии держатели матраса не прогибались по центру п-образной конструкции, крепится усиливающая рама. Раму собираем из двух досок и четырёх вертикальных подпорок между ними. |
 |
Шаг 10: крепим поперечины (ламели). Из доски 100×25 нарезаем ламели и через одну укладываем в свободное пространство по центру. Уложенные и закреплённые ламели должны располагаться в один уровень с поверхностью изголовья и боковин. |
| Шаг 11: крепим ножки к изголовью и изножью. Учитывая немалый вес всей конструкции, в качестве опор используем не ролики, а сплошные деревянные бруски. | |
 |
Шаг 12: устанавливаем ножки (регулируемые). Если пол в помещении неидеально ровный, установкой брусков не обойтись и по периметру кровати придётся установить регулируемые опоры.

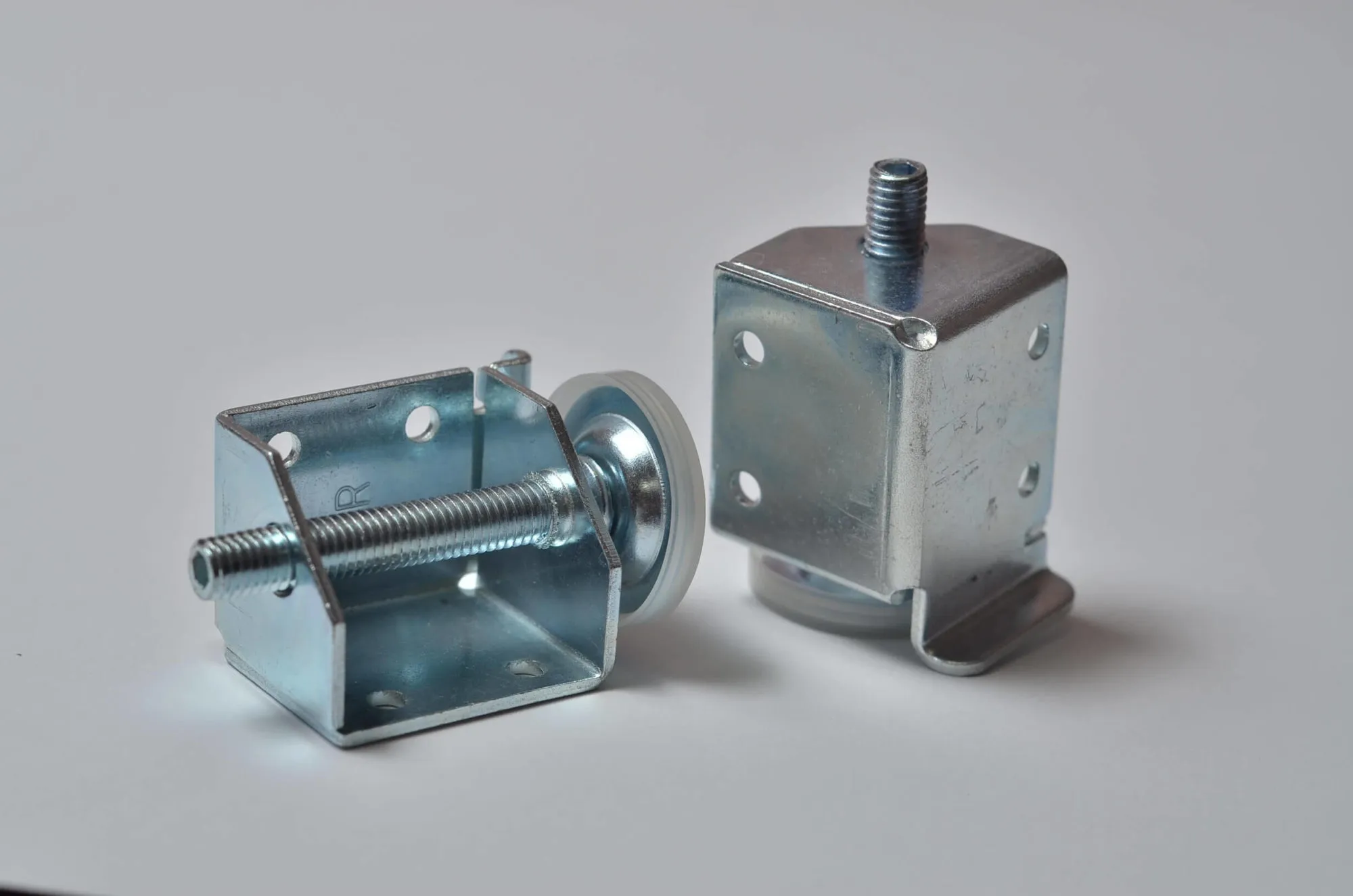

В продаже представлен широкий выбор регулируемых ножек, но большая их часть изготовлена из пластика. Так как вес кровати будет немалый потребуются металлические опоры, как те что показаны на фото. |
 |

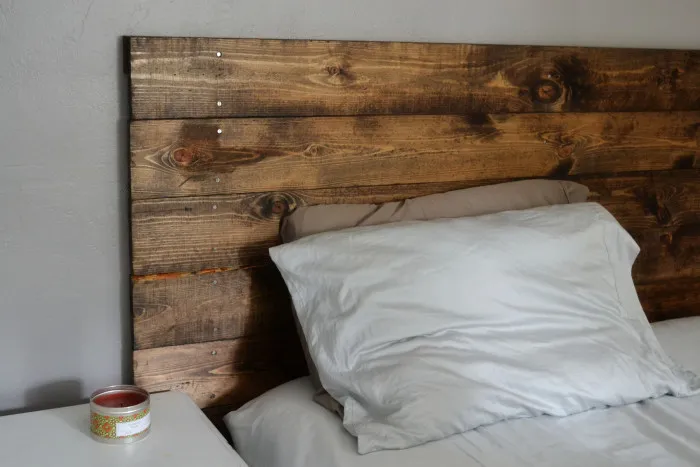

Шаг 13: крепим верхнюю доску. Если изголовье в конструкции кровати не предусмотрено, предлагаю простой вариант установки декоративного изголовья. Массивную доску или щит, набранный из досок крепим непосредственно на стену над кроватью, как это показано на фото. |
 |

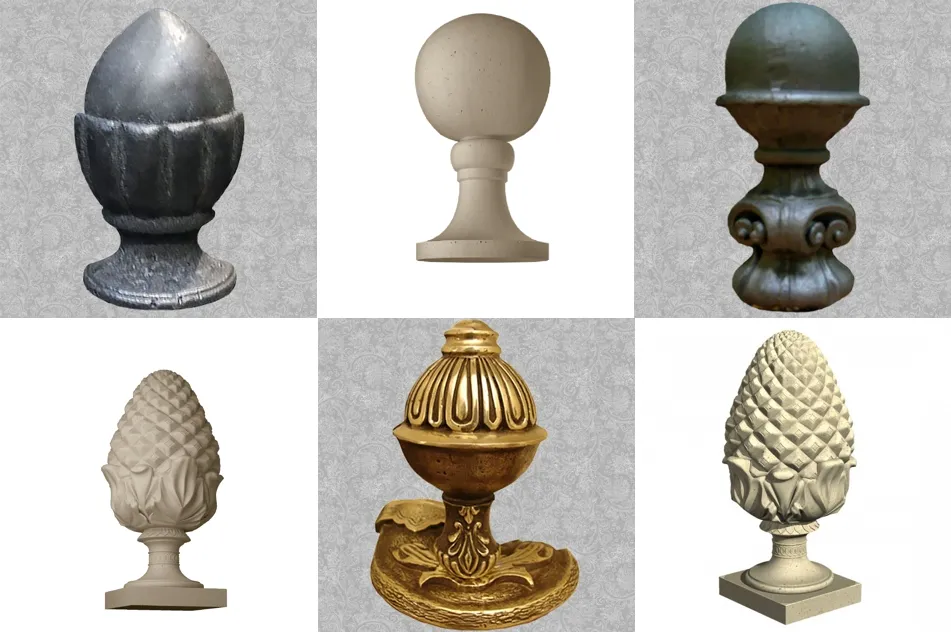

Шаг 14: крепим навершие панелей. Если по периметру кровати решите установить массивные опоры, поверх них желательно установить навершия. Приобрести декоративные навершия можно в магазинах мебельной фурнитуры. |
