Изготовление канализации в частном доме с использованием бетонных колец: шаги и советы.

Создание канализации с использованием бетонных колец представляет собой наиболее эффективное, простое и долговечное решение для устройства системы стока воды в частных домах на участках, лишенных доступа к централизованным коммуникациям.

Канализация в частном доме из бетонных колец сооружается достаточно быстро по стандартной схеме, несколько вариантов которой приведены ниже. Очень важно правильно выполнить расчеты и соблюдать технологию монтажа на всех этапах, а также выбирать качественные и подходящие материалы.

Локальные очистительные сооружения, построенные из железобетонных колец – самый оптимальный вариант. В то время, как строительство из керамического кирпича требует сложных работ по гидроизоляции, металлические емкости подходят лишь для одного типа системы, а пластик не выдерживает нагрузки от пучения грунтов и внешних негативных факторов, бетонные кольца демонстрируют прочность, надежность и долговечность.

• Размеры бетонных колец для канализации
• Особенности ЖБ колец
• Технология изготовления канализации из ЖБ колец
  • 3.1 Расчет необходимого объема камер
  • 3.2 Выбор места расположения септика
  • 3.3 Рытье котлована для устройства канализации
  • 3.4 Монтаж железобетонных колец
  • 3.5 Устройство водосточной системы
  • 3.6 Установка трубы и герметизация швов
• О схемах частной канализации
  • 4.1 Учимся самостоятельно делать канализацию на даче
  • 4.2 Составление схемы
  • 4.3 Расчет стоимости найма техники и закупки материалов

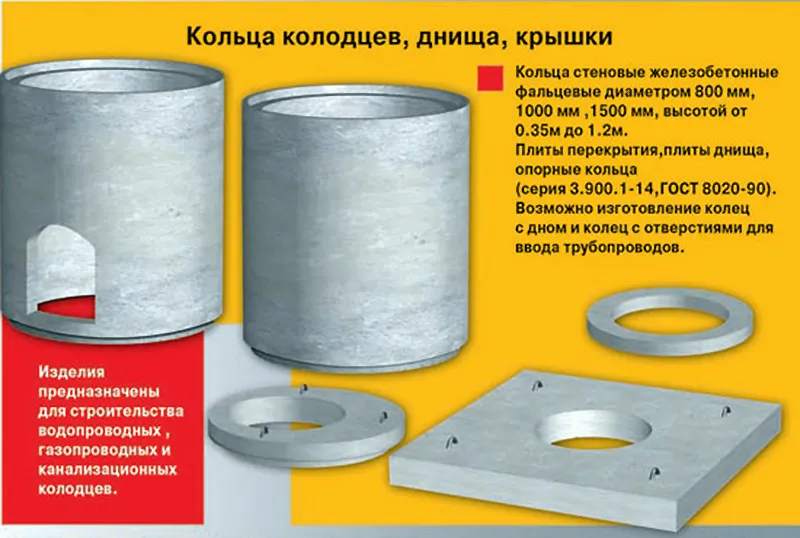

Размеры бетонных колец для канализации

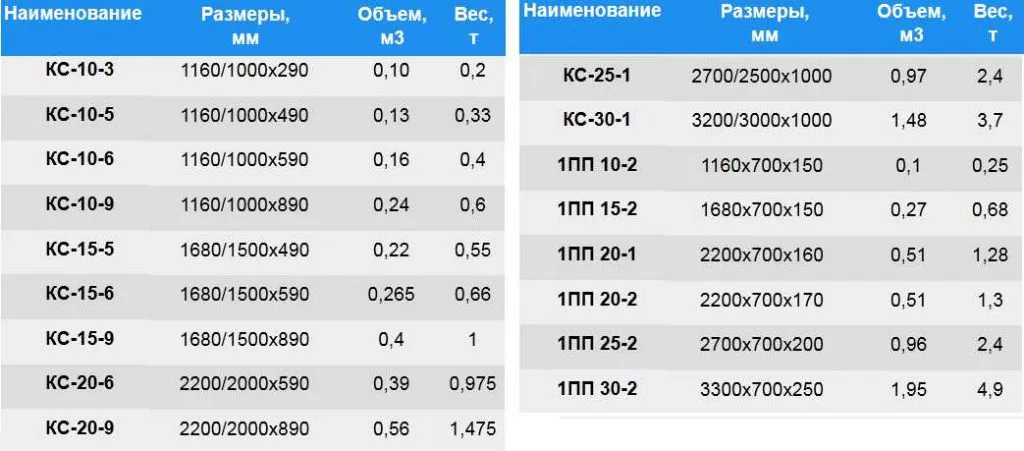

Прежде, чем выполнять монтаж бетонных колец в общую систему, необходимо рассчитать необходимый объем резервуара и ознакомиться с основными размерами изделий. Стандартный ряд стеновых колец по ГОСТу 8020-90 обозначается маркировкой КС. Для канализации обычно выбирают КС15, КС20. В качестве горловины колодца (если нужно) используют КС7.

КС10 обладает объемом 0.24 кубических метра при условии максимальной высоты, равной 89 сантиметрам. Трех таких колец будет недостаточно для одной камеры любой схемы, разве что они подойдут для второй-третьей камеры трехкамерной системы, если в доме проживает небольшая семья.

КС13 бывает по высоте только 89 сантиметров, а вот КС15 может быть 59/89 сантиметров. Есть еще КС25, но для них есть лишь плиты перекрытия, а днища отсутствуют. Таким образом, кольца КС15/20 – наиболее оптимальный выбор для системы хорошего объема.

Днища могут быть такими:

• ПН10 – диаметр 150 сантиметров
• ПН15 – диаметр 200 сантиметров
• ПН20 – диаметр 250 сантиметров

Плиты перекрытия представлены для всех размеров колец, за исключением колец КС7. Все размеры и объемы можно посмотреть в таблице.

Элементы выбирают с таким расчетом, чтобы получить нужный объем резервуаров можно было с использованием 2-3 колец, так как в ином случае монтаж может быть слишком трудоемким и количество швов будет большим, что нежелательно.

Особенности ЖБ колец

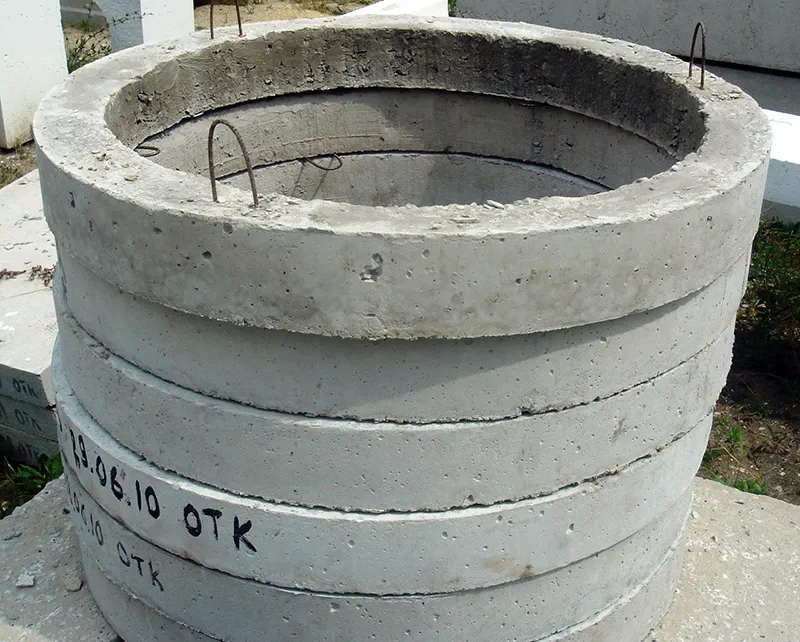

Колодец из бетонных колец получается действительно прочным и стойким к различным воздействиям, так как кольца делают из высококачественного портландцемента М400/М500, крупнозернистого песка, мелкофракционного (максимум 20 миллиметров) щебня, воды, пластификатора, арматуры 8-12 миллиметров толщиной. Свойства и характеристики изделий обусловлены их конструкцией и особенностями производства.

Основные плюсы и минусы железобетонных колец:

• Высокий уровень прочности и долговечности за счет высокого качества бетона и арматурного каркаса внутри. Срок эксплуатации, достигающий 50 лет и более.
• Удобство проектирования и сбора конструкции непосредственно на месте благодаря наличию специальных замков, соотношений размеров изделий.
• Сравнительно невысокая стоимость элементов.
• Монтаж канализационного колодца осуществляется с привлечением спецтехники – обычно используют автокран.
• Систему важно защитить от влаги – тщательно пройти все швы, поверхности гидроизолирующими и герметизирующими материалами.

• Лучше всего для канализационного колодца из бетонных колец подходят изделия со специальными замками на торцах – выступы на одном кольце соединяются с пазами на другом, что делает конструкцию неподвижной, прочной, устойчивой. Кольца с замками называются сплошными, с ними – фальцевыми. К фальцевым кольцам нередко производят днища, крышки, люки.
• Часто в монтаже систем в качестве самых нижних используют фильтрационные кольца – они производятся с металлическим фильтром, через них очищенные стоки уходят в пласты грунта. Если есть риск неконтролируемого переполнения резервуара сточными водами, фильтрационное кольцо монтируют в качестве самого верхнего – в таком случае при переполнении грубо очищенные стоки уйдут в землю.

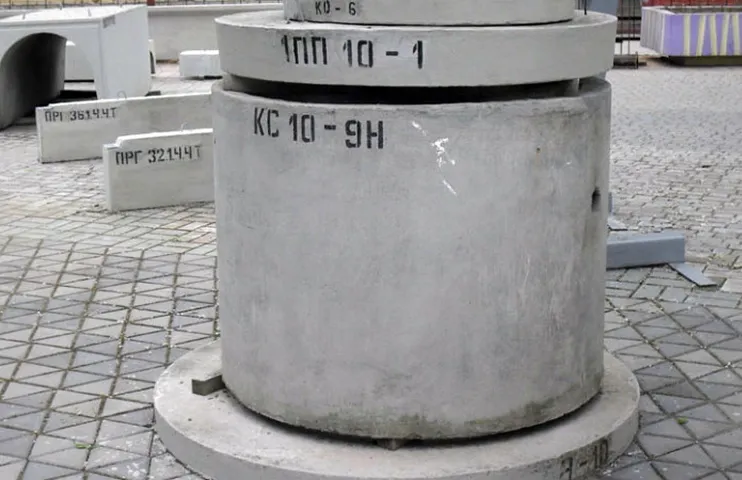

Маркировка и обозначение бетонных колец:

• КС

  – кольца стеновые, используются для ограниченных пространств.

• КО

  – кольца для основания, используются в качестве опоры конструкции, монтируются на дно котлована.

• КЛК

  – изделия повышенной водостойкости, актуальны для монтажа водосточной сети, местной ливневой системы.

• КВГ

  – изделия для подземных газопроводов, водопроводных колодцев.

• КФК

  – для коллекторных сетей, дренажных коммуникаций.

Рядом с буквами обычно располагают цифры, которые указывают на размеры элемента, удельный вес. Для выбора подходящих бетонных колец достаточно выяснить необходимые высоту, внутренний диаметр, толщину стенок.

Технология изготовления канализации из ЖБ колец

Прежде, чем создавать канализацию в частном доме своими руками, необходимо тщательно изучить весь процесс, все рассчитать и учесть.

Основные этапы создания канализации из железобетонных колец:

• Расчет необходимых объемов камер, выбор подходящих диаметром колец, проектирование особенностей их размещения, выбор схемы септика (одно/двух/трехкамерной).
• Определение места установки с учетом всех правил и норм – очистные сооружения нельзя располагать где захочется, выбор места четко регламентируется.
• Рытье котлована подходящего размера и глубины.
• Установка железобетонных колец, если планируется заливка дна бетоном – выполнение этого этапа.
• Подвод к резервуарам трубопровода, по которому будут идти сточные воды.
• Тщательная герметизация, гидроизоляция всех стыков и швов.
• Обратная засыпка грунта, установка люка на верхней емкости (для простоты обслуживания в процессе эксплуатации).

Расчет необходимого объема камер

Чтобы понять, какой объем камер будет оптимальным выбором, сначала определяют примерный объем стоков, которые будут поступать в резервуар. В камеру должен легко входить объем стоков за 3 суток. Один человек в среднем в сутки использует около 150 литров воды, норма на одного за 3 суток – 450 литров. Это значение множат на число людей, которые будут постоянно проживать в доме (4, к примеру) – 1.8 кубометра.

Можно прибавить 10% на случай приезда гостей (1.98 м3). Получается, что для семьи из 4 человек понадобится камера объемом 2 кубометра (то есть, 2000 литров).

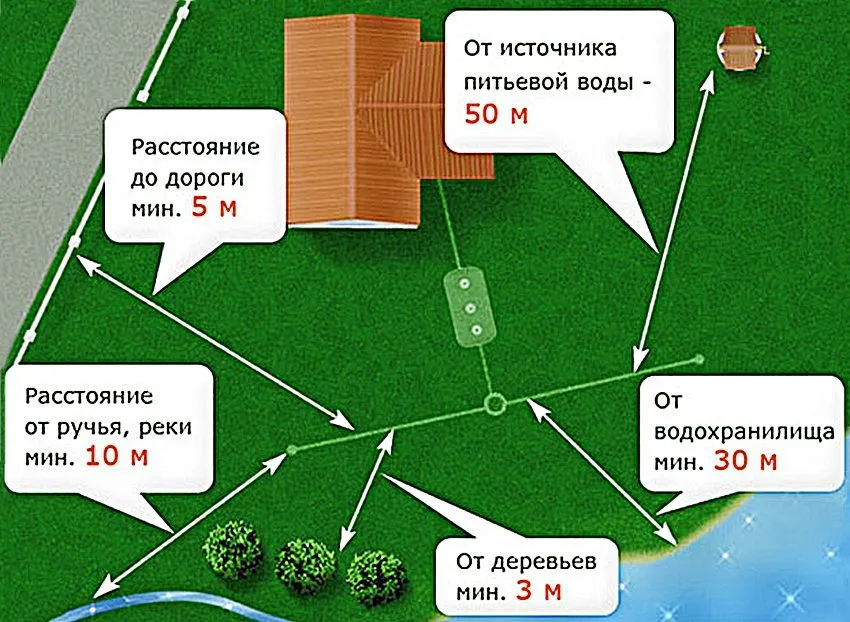

Выбор места расположения септика

Место выбирают очень тщательно – когда создается септик из бетонных колец, схема обязательно учитывает расположение других объектов, удаленность от определенных конструкций и т.д.

Где может находиться система канализации:

• На расстоянии больше 5 метров от частных домов.
• Минимум 50 метров до водозаборных скважин, колодцев.
• На возвышенности – чтобы в резервуар не попадали осадки, талые воды.
• Трубопровод прокладывается под определенным углом, без изгибов и поворотов, чтобы стоки двигались свободно.
• Если планируется очищать септик с привлечением ассенизаторской машины, нужно разместить его там, где есть удобный подъезд.
• Размещать систему очень далеко от дома нерационально – увеличиваются расходы на материалы, монтаж.

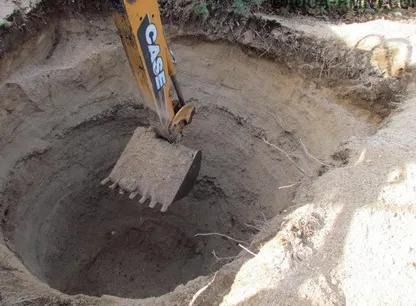

Рытье котлована для устройства канализации

Котлован роют вручную с применением штыковых лопат либо с привлечением землеройной техники. Если рытье осуществляется вручную, то задействуют минимум двух человек – один (двое, трое) роет, а второй ведром выносит грунт. Потом яму засыпают слоем песка толщиной до 50 сантиметров, трамбуют, бетонируют (если не используется готовая бетонная плита в качестве днища).

Монтаж железобетонных колец

Канализационный колодец из бетонных элементов может быть разным. В зависимости от конструкции и объемов вес изделий может отличаться, но обычно достигает тонны и более. Поэтому для монтажа привлекают специальную технику – автокран.

Можно попробовать смонтировать систему и без автокрана, для чего кольца перекатывают до места установки, подкапывают на нужную длину, бетонируют дно. Но такой вариант очень трудоемкий, не гарантирует высокого качества системы.

Автокран или кран-манипулятор позволяет смонтировать септик быстро и легко, для монтажа предусмотрены специальные петли, которые существенно облегчают установку. Кольца просто устанавливают одно на другое. Если есть замки, кольца не укрепляют, в противном случае соединяют металлическими скобами или пластинами.

Сверлить кольца лучше перфоратором высокой мощности и специальными сверлами. Делают два отверстия по разным сторонам от стыка, потом крепят пластину болтами на гайках, хорошо их затягивая.

Далее канализацию герметизируют с использованием бетона либо водостойкой штукатурки («Аквабарьер»). Бетон можно замешать самостоятельно из двух ведер песка и одного ведра цемента, смешанных и затворенных небольшим объемом воды. Бетоном обмазывают стыки внутри и снаружи колодца.

Устройство водосточной системы

Монтаж системы осуществляется сравнительно легко. Главное – все сделать по правилам и поэтапно соблюдать технологию.

Основные этапы обустройства системы отвода стоков:

• Создание схемы канализации: определение места, указание точки на плане, проведение кривой линии от дома к ней, замер расстояния.
• Закупка пластиковых труб диаметром 10 сантиметров нужной длины, тройников (для развилки), гофры (используется для соединения ванны, умывальника, душа) для системы канализации, стояка и специального сантехнического герметика.
• Рытье траншеи по линии от дома до канализации под наклоном, чтобы конец трубы пришелся на средину дальнего кольца.
• Методы вывода канализационного стояка: через фундамент (пробив его) или из-под дома (вырыв глубокую траншею). Более быстрый и простой первый вариант.
• Подключение тройника к концу стояка с наклоном 45 градусов, прокладка пластиковой трубы в колодец, соединяя тройниками все повороты.

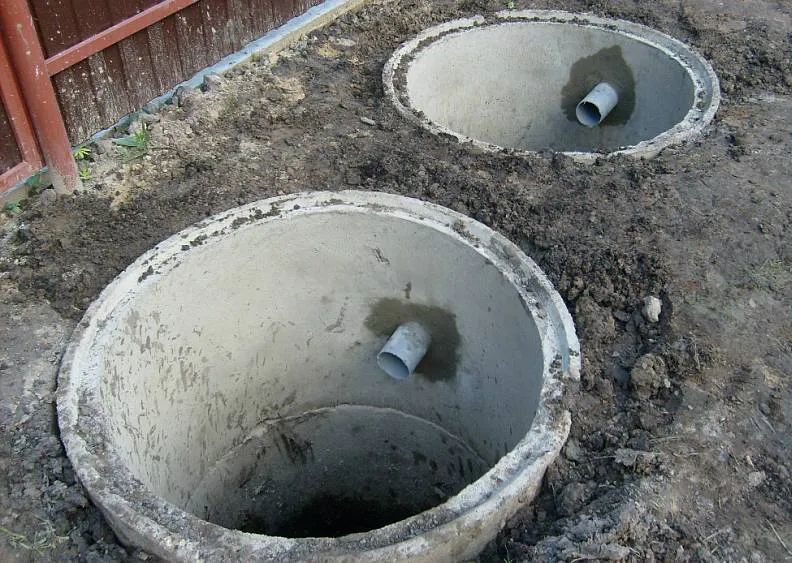

Установка трубы и герметизация швов

Бетонные кольца пробивают перфоратором, делают отверстия под трубу. Трубы заводятся в резервуар на 10-15 сантиметров, соединяют отдельно расположенные колодцы. Сливное отверстие для другого колодца делают на возвышенности, не доводя 30 сантиметров до верха изделий. Швы заделывают, траншею от дома до резервуара зарывают.

О схемах частной канализации

Канализационные колодцы из бетонных колец бывают разными по объему, конфигурации, конструкции. Конкретную схему выбирают, исходя из массы условий и факторов (рельеф участка, число жильцов, свойства грунта и т.д.). Обычно однокамерный септик выбирают для домов с редким проживанием, двухкамерный подойдет для постоянной эксплуатации небольшой семьей.

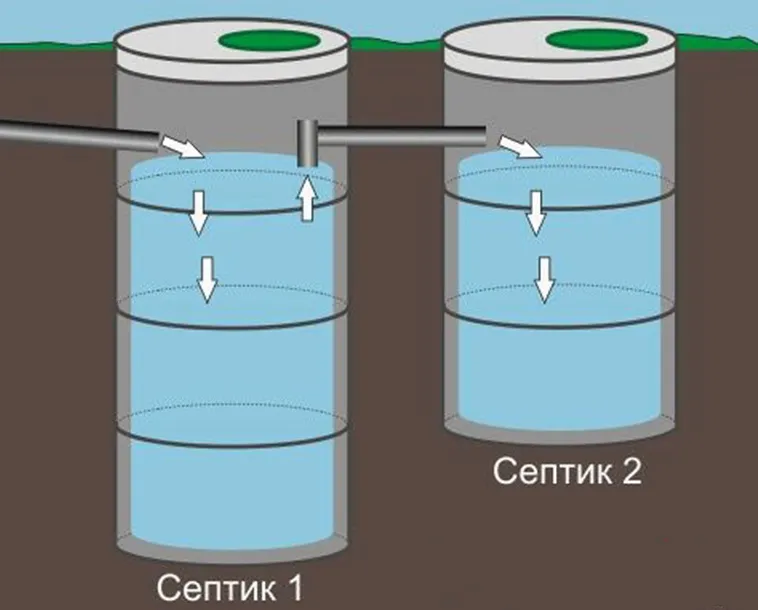

Двухкамерный септик предполагает наличие двух резервуаров: обычно каждый делают из днища, 3 колец, в верхнее кольцо монтируют люк. Самые сложные этапы работы тут – это создание ввода/вывода, системы вентиляции, организация тепло/гидроизоляции, соблюдение нужного уклона труб и т.д.

Основные детали и составляющие колодца из ЖБ труб:

• Кольца ЖБ диаметром больше 1 метра в нужных размерах и количестве
• Утепленная крышка из бетона, дерева, металла
• Кольца для выходной горловины
• Труба для вентиляции
• Перекрытие из бетона для котлована
• ЖБ кольцо с днищем
• Песочно-щебневая подушка
• Входное, выходное отверстия для труб и вывода стоков
• Гидроизолятор и герметик для обработки стен внутри и снаружи

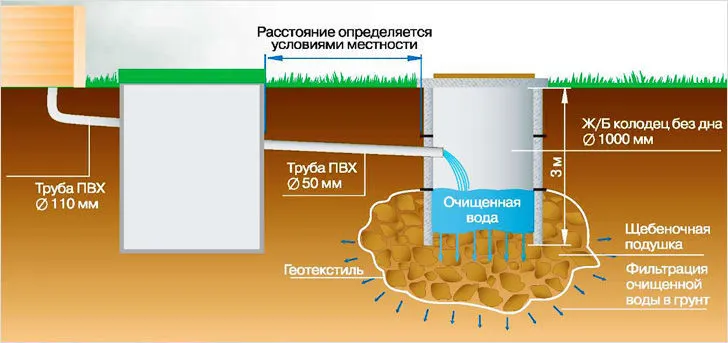

Для правильной очистки сточных вод только отстаивания и работы бактерий мало – часто делают фильтрационные поля, куда уходит вода из резервуара. Далее стоки могут использоваться для полива, технических нужд.

Когда речь идет о двухкамерном септике, достройки полей или фильтрационных колодцев не нужно – септики сами справляются с небольшими объемами воды (во втором резервуаре сточные воды доочищаются).

В двухкамерном септике первый резервуар строят из 2-3 колец, сюда грязная вода поступает и недолго отстаивается. Твердые крупные осадки остаются на дне, светлые стоки уходят во вторую камеру, где очищаются еще раз и выводятся с участка. Часто во второй резервуар добавляют специальные микроорганизмы, которые ускоряют разложение, переработку.

Виды септиков по типу очистки сточных вод:

1. Накопительный

   – обычная выгребная герметичная яма, выполненная с водонепроницаемыми стенками и дном. Очищает яму ассенизаторская машина так часто, как это становится необходимым.

2. Анаэробный

   – чаще всего это двухкамерные септики, где работают анаэробные бактерии, на выходе очищая стоки на 65-75%. Доочищается вода в фильтрационных колодцах, полях с анаэробными бактериями либо траншеях.

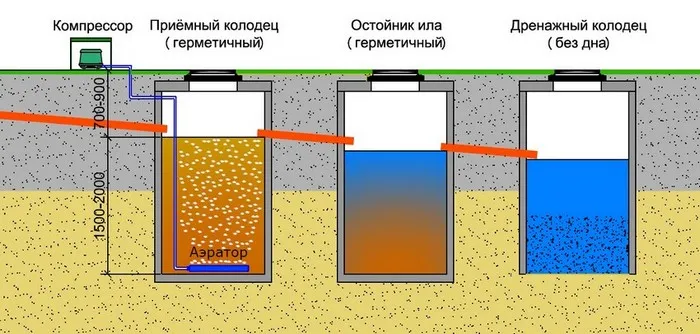

3. Аэробный

   , станция биологической очистки – тут также накапливаются, частично перерабатываются стоки анаэробными бактериями. Воды осветляются без кислорода, а потом осуществляется их доочистка с принудительным нагнетанием воздуха. Стоки очищаются на 98%, их можно выводить в грунт.

Учимся самостоятельно делать канализацию на даче

Сначала нужно определиться, будут ли проживать люди на даче постоянно или сезонно. Потом считают общий объем стоков, который предположительно будет скапливаться за 3 суток. В соответствии с расчетами выбирают кольца нужного объема (высота и диаметр), подходящие по размерам все необходимые элементы для колодца. Далее составляется схема, вырывается траншея, монтируются камеры, трубопроводы, все герметизируется и изолируется. Грунт засыпают обратно и систему можно эксплуатировать.

Составление схемы

План размещения канализации должен включать все необходимые пункты и элементы.

Что включает в себя схема септика:

• Место расположения первого, второго резервуаров, полей фильтрации с учетом требований СНиП и норм.
• Расчеты объемов резервуаров, особенностей монтажа, вычисление нужного числа деталей и элементов.
• Определение необходимых для выполнения работ единиц спецтехники.

Расчет стоимости найма техники и закупки материалов

Стоимость аренды техники и материалов напрямую зависят от того, какой именно септик планируется смонтировать, каковы объемы, особенности системы. Для земляных работ обычно арендуют бульдозеры, экскаваторы, самосвалы. Монтаж бетонных колец осуществляется с использованием автокрана.

Цены очень сильно отличаются в регионах, поэтому точно посчитать все можно только после предоставления компаниями прайсов. Но в среднем рытье котлована и вывоз с участка грунта стоят от 350 рублей за кубический метр. Если роют 3 ямы по 1.5 м3 объемом, то земляные работы обойдутся в 1600 рублей.

Стоимость материалов:

• Бетонное кольцо объемом 0.6 м3 – от 4500 рублей, 3 штуки стоят 13500 рублей (это за одну камеру из трех колец).
• Цемент – понадобится около 2 мешков по 200 рублей каждый (400 рублей).
• Песок – достаточно 100 килограммов (120 рублей за материал и до 500 рублей доставка).
• Трубы нужного диаметра и длины, соединительные элементы, гидроизоляция и герметики – все это может сильно отличаться по характеристикам, поэтому и цены варьируются в больших диапазонах.

Канализационные колодцы из бетона для септика – лучший выбор, благодаря которому удастся создать качественную и долговечную, надежную и прочную систему отвода стоков.

Куда сливать канализацию в частном доме?

Канализационные стоки в частном доме могут быть сливаемы в несколько различных мест, в зависимости от условий конкретного дома и местных законов и правил. Некоторые из возможных вариантов включают:

1. Местная канализационная система: в некоторых случаях в частных домах может быть установлена местная канализационная система. Эта система может включать септик или другой тип очистного сооружения, которое обрабатывает стоки, прежде чем они попадают в окружающую среду.

2. Муниципальная канализация: если в вашем районе есть муниципальная канализационная система, вы можете подключить свои стоки к этой системе. Для этого необходимо провести трубопровод от дома до ближайшей канализационной линии и подключиться к ней.

3. Слив в выгребную яму: если у вас нет возможности подключиться к муниципальной канализации или установить местную систему очистки стоков, вы можете использовать выгребную яму. Выгребная яма — это подземный резервуар, который хранит стоки до тех пор, пока не будет произведена их периодическая выгрузка.

4. Слив в открытый источник воды: сброс стоков в открытый источник воды, такой как река или озеро, недопустим и незаконен. Это может привести к загрязнению воды и возникновению серьезных экологических проблем.

Перед выбором конкретного способа слива стоков необходимо узнать о местных правилах и законах, а также учитывать размер участка, наличие грунтовых вод, и другие факторы. Некоторые места могут запрещать определенные способы слива, такие как слив в грунтовые воды, поэтому обязательно проконсультируйтесь с местными органами управления и специалистами в этой области, прежде чем принимать окончательное решение.
