Изготовление качелей своими руками из профильной трубы: чертежи, размеры и подходящие для детей варианты

Хотите сделать своими руками качели для детей? Используйте профильную трубу и наши чертежи и размеры для создания надежной и прочной конструкции. Узнайте подробности о том, как сделать качели своими руками из профильной трубы в нашей статье.

8 мин 1.5к. Опубликовано 12.12.2020 30.11.2020

Профильная труба является подходящим материалом для изготовления детских качелей во дворе городского дома или дачи. Материал прочный, хорошо стыкуется, стоит не дорого. Качели из профильной трубы собирают своими руками, чтобы точно подогнать размеры, быть уверенным в безопасности сооружения. Работу легко выполнит человек, знакомый со слесарным мастерством и имеющим навыки сварки металла.

Содержание

1. Особенности металлических моделей
2. Плюсы и минусы качелей из профильной трубы
3. Где установить качели из металла
4. Виды качелей из профилированной трубы
5. Переносные качели
6. Стационарные качели
7. Чертежи садовых качелей
8. Размеры качелей из профтрубы
9. Материалы для сборки
10. Выбор профтрубы для качелей
11. Виды крепления качелей
12. Как сделать садовые качели из профильной трубы
13. Советы мастеров

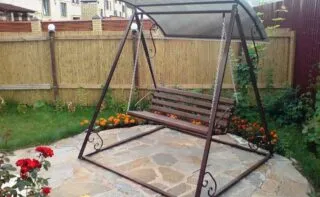

Каркас для садовых качелей можно сделать из профильной трубы с помощью сварки

Металлическая рама качелей более прочная, чем опора из дерева. Костяк делают из четырех стоек, часто внизу их соединяют дополнительными профилями. Такие изделия могут выдерживать двух-трех взрослых, если сделать удлиненное сиденье. Общий вес, которым можно нагружать качели, составляет от 240 до 275 кг.

Тяжелый металлический каркас успешно противостоит ветру. На качели во время раскатывания действует вырывающее усилие, железо выдерживает и его. Преимущество металла проявляется в долговечности изделий. При регулярной окраске поверхность деталей остается целой, на нее не действует влажность, химические компоненты атмосферы.

Материал применяют для опорного каркаса, изготовления поперечной балки, иногда делают подвесы, ограждения седла.

Работа с профтрубой не требует сложного инструмента и оборудования. Исключение составляет сгибание профиля в арку разного диаметра. Используют гибочный станок с тремя роликами, между которыми прокатывают трубу. Перед процедурой в тело профиля насыпают песок, закрывают пробками концы, чтобы арка не смялась из-за пустоты внутри.

Сырьем для производства служит низколегированная и углеродистая сталь, есть варианты из нержавейки. В процессе производства круглый прокат подвергают тепловой или холодной деформации для придания нужного сечения. Затем изделия проверяют на прочность сварного шва и подвергают действию высокой температуры для освобождения от механического внутреннего напряжения.

Плюсы и минусы качелей из профильной трубы

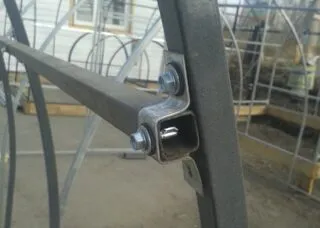

Собрать трубы можно с помощью болтов, без сварки

Квадрат или прямоугольник в сечении трубы позволяет быстро производить порезку материала в размер, стыковать элементы каркаса между собой. На круглой стенке труднее сделать отверстие, стыковка изогнутой поверхности вызывает трудности, ее нелегко сделать герметичной.

Достоинства профильной трубы:

• удобство в работе;
• аккуратный вид, благодаря точным стыкам;
• возможность собирать на болтах, а не только сваривать.

Качели из профтрубы имеют недостаток в том, что переносные модели нужно делать небольшого размера, т. к. перестановка требует усилий из-за большого веса каркаса.

Качели располагают так, чтобы в зоне раскачивания никакие предметы не стояли на пути траектории. Лучше выбрать открытое место рядом с домом. Садовые сооружения для детей располагают так, чтобы их было хорошо видно из окон дома или от входа.

Не рекомендуется устанавливать качели под высоковольтными линиями электропередач (ЛЭП). В области приближенной к дороге много выхлопов от машин, пыли, поднятой колесами. На газоне с цветами также не располагают, т.к. ножки испортят почву, вдавятся в мягкий грунт. В итоге нарушится устойчивость каркаса и траектория движения.

Конструкции ставят под раскидистыми деревьями с высокими ветками, чтобы избежать палящего солнца. Небольшие модели качелей из профиля размещают в беседке.

Виды качелей из профилированной трубы

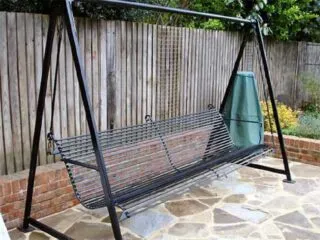

Качели в виде дивана

Сооружение рассчитано для детских игр и взрослых посиделок. В первом случае монтируют отдельно стоящие изделия, их располагают в зоне детской площадки. Сиденье выполняют с защитной планкой, чтобы обезопасить ребенка.

Есть модели, в которых стоит удлиненное сиденье. Этот вариант больше подходит старшим детям и взрослым. Для отдыха детей и родителей выполняют сиденье в виде дивана. Такой тип не предполагает раскачивания на большой высоте, здесь отдыхают семьей с детьми после трудового дня.

Есть качели-лежанка, которые выполнены в виде тахты на цепях. Их обычно делают с крышей, иногда завешивают сеткой от комаров. Здесь можно уложить ребенка спать после обеда, причем сон придет быстрее за счет равномерного покачивания.

Переносные качели

Конструкция не требует устройства фундамента, т. к. ее переставляют по мере необходимости. Площадь нижней опоры увеличивают за счет сварки квадратного основания из той же профильной трубы. Малогабаритные детские качели делают из тонкостенного профиля, чтобы уменьшить массу конструкции.

В переносных уличных моделях предусмотрено сиденье на одного ребенка. Такие сооружения делают раскладными, например, отдельно переставляют каркас, затем навешивают седло с тросами. Часто подвесы выполняют мягкими цепными, иногда ставят жесткие стальные тросы или делают из труб.

Стационарные качели

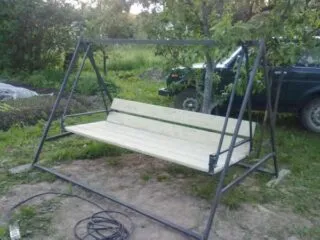

Качели с фиксированными ножками

Фиксированные качели из труб делают своими руками, если нужны габаритные конструкции для постоянного использования на одном месте.

В таких вариантах все детали выполняют из профтрубы:

• вертикальные опоры, горизонтальную балку;
• подвесы для седла;
• каркас сиденья, на него кладут деревянную накладку.

Столбы для качелей располагают под углом, чтобы увеличить силу сопротивления нагрузке. Для нескольких людей ставят двойные стойки по этой же причине. Их сваривают по всей длине с обеих сторон профиля, допускается не сплошной, а прерывистый шов.

Чертежи садовых качелей

Для удобства изготовления выполняют на бумаге схему сборки качелей из профильной трубы, для проекта чертеж с размерами выполняют самостоятельно или берут типовые. С помощью эскиза легко просчитать длину материала, чтобы закупить в магазине за один раз.

В проектном чертеже прорисовывают:

• высоту, ширину, длину каркаса;
• узлы фиксации подвесов к несущей балке, дают описание;
• способ крепления тросов к сиденью, указывают число точек крепления.

Дают план расположения сплошного или столбчатого фундамента, его глубину, габариты, материал подсыпки.

Размеры качелей из профтрубы

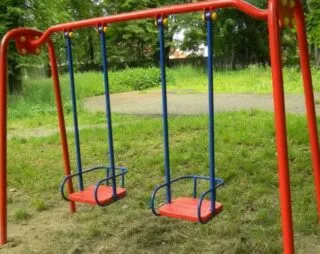

Качели детские из профтрубы

Размеры определяются условиями установки и эксплуатации, но есть рекомендуемые типовые размеры.

Стандартные габариты:

• обычно используют стойки не выше 2,0 — 2,5 м, для семейных диванного типа планку поднимают на 1,6 м;
• по ширине одиночны качели выполняют 1,3 – 1,4 м (на одного человека приходится по нормам 50 см);
• между стойками и седлом оставляют расстояние 0,35 – 0,45 м.

Можно сделать сложный конструктивный расчет: высчитать вес катающихся людей вместе с массой элементов качелей. В этом случае нужны специальные коэффициенты, применение которых составит сложность для обывателя, поэтому привлекают специалистов.

Материалы для сборки

Сечение профилированной трубы должно быть не меньше 5 см².

Готовят материалы:

• металлический уголок для подкосов;
• шариковые ролики;
• доска для сиденья;
• песок речной или карьерный, щебень средней фракции, цемент;
• рубероид;
• средство от ржавчины.

Красят качели масляными или пентафталевыми составами, лакируют.

Выбор профтрубы для качелей

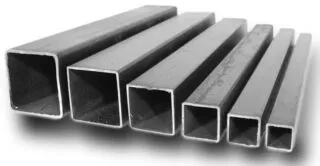

Профильную трубу выбирают в зависимости от предполагаемой нагрузки

Прокат отличается от круглой трубы сечением нестандартного вида. Технология производства влияет на характеристики. Для качелей выбирают материал по размеру сечения, длине конструктивного элемента, толщине стенки.

Применяют разновидности:

• овальный профиль используют для изогнутых частей, например, арочных деталей, подлокотников;
• прямоугольный, квадратный ставят на стойки, балки, распорки;
• плоский вид применяют для малонагруженных элементов.

Стенки проката для качелей не берут по толщине меньше 2,5 мм, для облегченных переносных моделей разрешается размер 2,0 мм. Благодаря квадратному сечению материал сложно повредить ударом. Стенки под прямым углом выступают в качестве дополнительных ребер жесткости.

Виды крепления качелей

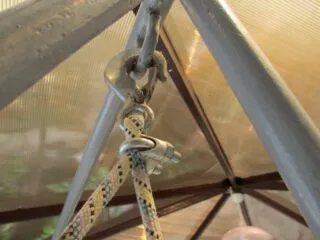

Крепление качелей на трос

Нередко используют шарнирные хомуты, для них нужно сверлить в профиле отверстия. Модули крепят болтами.

Выбирают другие способы:

• металлический ролик фиксируют к поперечине из профтрубы болтами, при этом трос поддевают под проушину;
• узел в форме карабина вяжут к трубе с помощью шпильки с резьбой, которую помещают в отверстие и укрепляют шайбой и гайкой;
• пружинное соединение рассчитано на маленький вес.

Подвижное соединение делают с помощью тяг. Легкие сиденья вешают на веревку, цепи. Для тяжелых берут тяги из профтрубы сечением 20 х 20 мм.

Как сделать садовые качели из профильной трубы

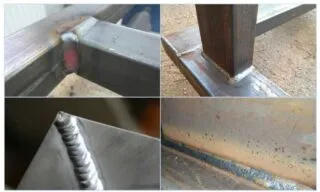

Необходимо следить за качеством сварного шва, чтобы конструкция была надежной

Вначале нарезают детали, готовят четыре стойки и перекладину.

Дальнейшая пошаговая инструкция:

• делают ямы под столбчатый фундамент;
• каркас собирают начиная с верхних узлов стыковки опор с балкой, используют распорки;
• со сварных швов сбивают окалину, зачищают болгаркой;
• устанавливают стойки готового каркаса в ямы, предварительно подземную часть оборачивают рубероидом;
• бетонируют опоры в земле;
• размечают на верхней балке места креплений, высверливают отверстия, при резьбовом стыке применяют контргайки;
• сваривают каркас сиденья, крепят к нему доску.

Далее к четырем точкам сваркой присоединяют петли, концы подвесов соединяют с проушинами. Металлические детали обезжиривают, обрабатывают средством против ржавчины, красят.

Советы мастеров

Цепь выбирают с заваренными концами звеньев, чтобы не раскрывались при работе качелей. Торцы колец, которые используют для соединения троса и проушины, после окончания работ заваривают. Спинку делают под уклоном, изгибая по форме тела.

Для качелей лучше смонтировать крышу, для чего используют на металлическом каркасе поликарбонат, профнастил.

Перед изготовлением качелей лучше опробовать разные конструкции в парке, общественном саду, у друзей, чтобы с уверенностью выбирать тип сооружения в собственном дворе.
