Изготовление двуспальной кровати с выдвижными ящиками своими руками — доступные чертежи и инструкция

При изготовлении собственной корпусной мебели ключевым фактором является качественный проект. Если чертеж двуспальной кровати с выдвижными ящиками разработан с умом и эффективно, то можно считать, что значительная часть работы уже выполнена.

1. Нюансы самостоятельной сборки двуспальной кровати
2. Кровать двуспальная с ящиками из ДСП своими руками
3. Проектирование основания двуспальной кровати своими руками
4. Проектирование конструкции двуспальной кровати с ящиками
5. Проектирование спинок
6. Проектирование выдвижных ящиков для двуспальной кровати
7. Расчет размеров деталей для двуспальной кровати своими руками
8. Нюансы самостоятельной сборки двуспальной кровати

Нюансы самостоятельной сборки двуспальной кровати

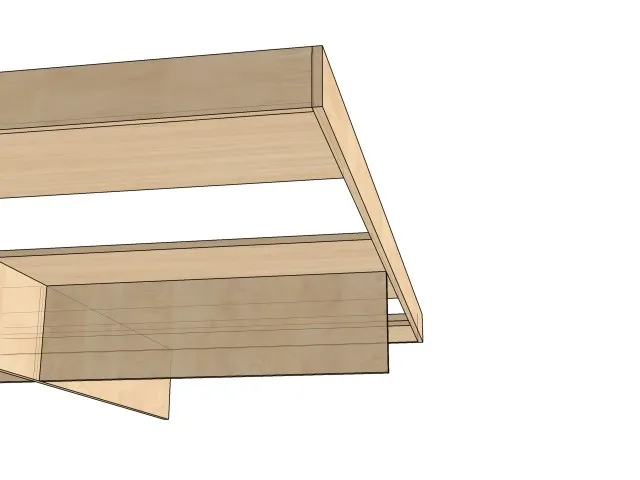

Матрац может «ложиться» на ортопедическое основание в виде металлического каркаса и ламелей – специальных гибких планок.

• Ортопедическое основание, в свою очередь, крепится на ножки (в этом случае оно полностью независимое, а корпус кровати «собирается» вокруг него).
• Также ортопедическое основание может быть частью кровати. В этом случае с внутренней стороны корпуса кровати предусматривается опанелка, на которую оно будет опираться.

Также под матрац можно предусмотреть жесткую основу из ДСП.

Это первый момент, с которым нужно определиться, прежде чем начать делать двуспальную кровать своими руками: выбрать, каким будет основание, жестким, из ЛДСП или в виде ортопедического основания, зависимого или независимого, на своих ножках.

Второй момент – это наличие выдвижных ящиков в основании. Нужны они или нет – нужно определиться сразу. В каждом случае ребра жесткости в корпусе кровати могут проходить абсолютно по-разному. При этом сама кровать должна оставаться жесткой, не расшатываться со временем.

Тоже самое касается любых выдвижных модулей в каркасе кровати. Если вы задумали реализовать идею подъемного основания, какие-то выкатные или откидывающиеся элементы в спинке и основании – используйте только хорошую, качественную фурнитуру. Поскольку нагрузка на них практически во всех случаях будет большой.

Третий момент – это выбор материала для изготовления кровати своими руками.

Разработка чертежа кровати из массива, мебельного щита и бруса будет кардинально отличаться от модели, изготовленной из ламинированного ДСП. Кроме этого, детали из ДСП требуют дополнительное кромление торцов (меламиновой кромкой или ПВХ).

Кровать двуспальная с ящиками из ДСП своими руками

Особых сложностей в разработке внутреннего дизайна-проекта кровати нет. Если, конечно, не брать во внимание оформление спинки – фактически это отдельный декоративный элемент, который может быть абсолютно любым. А вот сам каркас кровати, на который кладется матрац, для разных спинок может оставаться одним и тем же.

Проектировать двуспальную кровать начинают под определенное спальное место – фактически, под имеющийся матрац. Имеет значение и его высота. Для низких матрацев (до 100-150 мм) основание делают повыше, чтобы кровать не была слишком низкой. Но в основном проектируют под стандартную высоту порядка 180-200 мм.

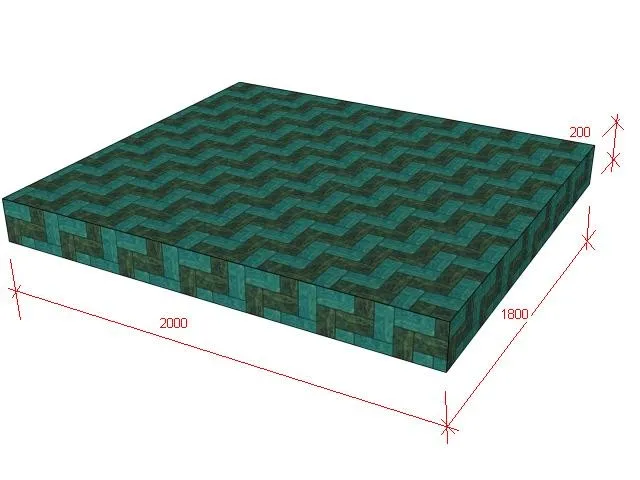

Допустим, вы приобрели (или планируете приобрести) матрац с размерами 2000х1800х200.

Матрац должен свободно, с запасом ложиться в короб. Чтобы внутреннее ограничение не мешало его естественным деформациям (когда вы ложитесь, поворачиваетесь во время сна). Обычно достаточно нескольких сантиметров. Например, под матрац 2000х1800 обычно делают двуспальную кровать с габаритами 2050х1850. За минусом толщины боковых стенок и спинок (ДСП 16 мм) под матрац остается проем 2018х1818. Можно уменьшить до 2010х1810. Этого вполне достаточно.

По высоте особых стандартов для двухспальных кроватей нет. Кто-то любит варианты пониже, кому-то по душе кровать повыше, на которой можно удобно сидеть. Обычно высота колеблется в пределах 350-450 мм. Но, например, в Европе кровати принято делать гораздо выше.

Поскольку мы составляем проект двуспальной кровати с выдвижными ящиками, будем отталкиваться от их высоты, порядка 200-250 мм. Короб под матрац достаточно сделать высотой в половину от высоты матраца, то есть 100 мм.

Проектирование основания двуспальной кровати своими руками

Дно короба под матрац, который будет служить основанием, делать цельным необязательно.

• Во-первых, целый лист ЛДСП увеличивает как расход материала, так и общий вес двуспальной кровати. Нагрузка на крепеж будет больше. И себестоимость мебели тоже.
• Во-вторых, к матрацу должен быть доступ воздуха, как в ортопедическом основании. Обычно в цельном днище просверливают отверстия для вентиляции.

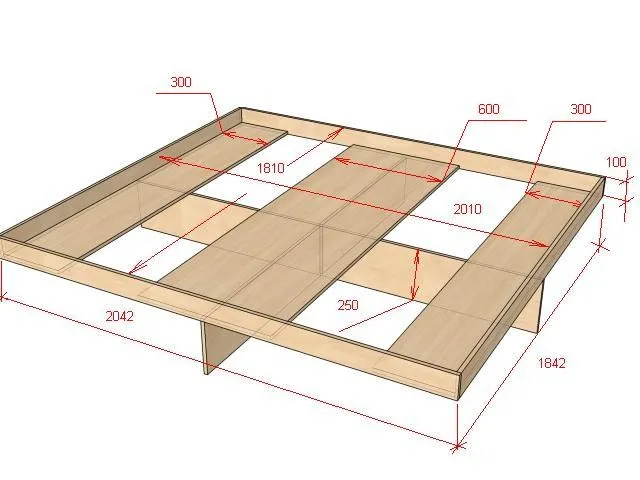

Но можно реализовать и другое решение . Например, сделать основание под матрац двуспальной кровати своими руками составным (таким, как на чертеже).

Проектирование конструкции двуспальной кровати с ящиками

Для того, чтобы кровать была устойчивой, а дно прочным, под него нужно предусмотреть продольные и поперечные ребра жесткости.

Обычно продольное ребро жесткости проходит по центру под основанием кровати, а между поперечными – устанавливаются ящики.

Возьмем высоту ребер равную 250 мм. Длина продольного будет равна 2042 мм, а поперечных – 897 мм (вычислить это не сложно, достаточно учесть толщину ЛДСП 16 мм с каждой стороны и отнять от габаритов основания).

Проектирование спинок

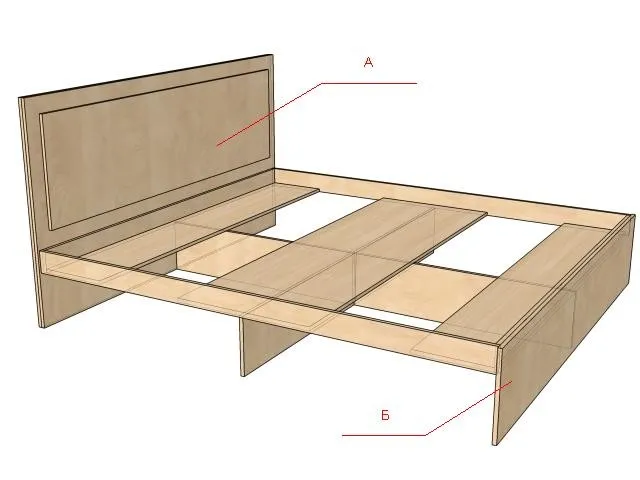

Спинки двуспальной кровати принято называть изголовьем и подножьем.

Подножье современных двуспальных кроватей чаще всего делают в единую высоту с коробом. Хозяевам это позволит красиво застилать спальное место покрывалом – оно будет «свисать» с трех сторон. В нашем случае оно будет 350мм (250мм высота ребер жесткости и 100мм высота короба под матрац).

Изголовье обычно как-то украшают – делают радиусным, резным, обивают мягкой тканью или кожей. Сделаем его высотой 1000 мм и предусмотрим в качестве декора дополнительную панель. Ее можно также можно сделать контрастным или обтянуть тканью с подкладкой из поролона.

По краям спинки кровати немного выступают за короб, пусть по 10 мм и их ширина будет 1862мм (1810+16х2+10х2).

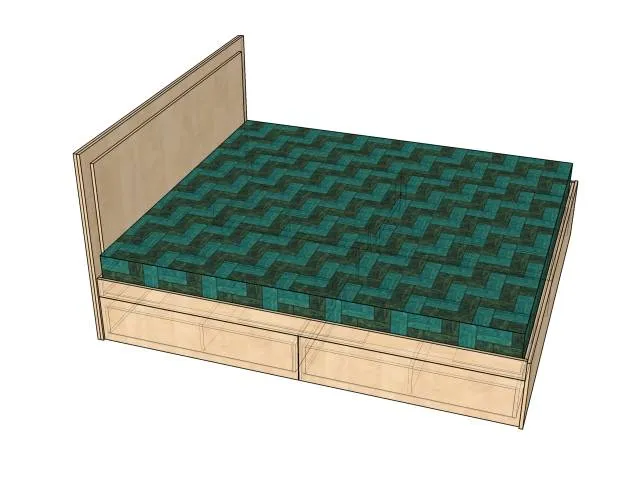

Проектирование выдвижных ящиков для двуспальной кровати

Осталось спроектировать выдвижные ящики на двуспальную кровать. И можно будет переходить к расчету размеров деталей (деталировки) для распила.

Глубина выдвижных ящиков ограничивается длиной направляющих. Как правило, максимум 600 мм. Если взять высоту ящика равной 150 мм, то размер боковин ящика будут 600х150мм

Чтобы механизм корректно выдвигался, нужно предусмотреть зазор между внутренним размером ниши и боковинами ящика, равный 13мм с каждой стороны.

Длина продольного ребра жесткости – 2042 мм. По центру размещается поперечное ребро и образует ниши, равные (2042-16)/2=1013мм.

Передняя и задняя панель выдвижного ящика (лоб ящика) будет по длине равна (1013-13х2-16х2)=955мм, сама деталь 955х150мм.

Дно ящика из ДВП 987х600 необходимо усилить жесткостью (слишком большое). Можно сделать перегородку (ее длина 600-16х2=568мм, а высота такая же, как у всего ящика).

Осталось рассчитать фасады. Обычно по бокам отнимают зазор в 2-3мм, а сверху и снизу 10мм, чтобы ящики не «шоркали» по полу при выдвижении. В нашем случае длина (2042/2)-2 = 1019мм, а высота 250-10 = 240мм.

Расчет размеров деталей для двуспальной кровати своими руками

Удобнее всего свести все размеры деталей в один список.

• Боковина короба продольная 2042х100 (2шт.)
• Боковина короба поперечная 1810х100 (2шт.)
• Дно основания узкое 1810х300 (2шт.)
• Дно основание широкое 1810х600 (1шт.)
• Перегородка продольная 2042х250 (1шт.)
• Перегородка поперечная 897х250 (2шт.)
• Подножье 1862х350 (1шт.)
• Изголовье 1862х1000 (1шт.)
• Вставка на изголовье 1712х500 (1шт.)
• Бок ящика 600х150 (8шт.)
• Лоб ящика 955х150 (8шт.)
• Перегородка ящика 568х150 (4шт.)
• ДВП на ящики 600х987 (4шт.)
• Фасады 1019х240 (4шт.)

Далее необходимо отметить стороны деталей, которые будут закатываться кромкой. Это «видимые» стороны по чертежу. Например, детали боковин короба закатываются по обеим длинным сторонам, а фасады ящиков и спинки кровати – по периметру.

Осталось раскроить материал, засверлить в местах соединений и собрать по месту.

Нюансы самостоятельной сборки двуспальной кровати

Кровать занимает довольно большую площадь и придется выставлять ее строго по уровню, чтобы конструкция не перекашивалась и не расшаталась со временем. Лучше всего использовать регулируемые подпятники для облегчения этой задачи.

Если кровать выставлена по уровню, а направляющие прикручены строго соосно относительно друг друга (то есть тоже по одному уровню), то выдвижные ящики будут скользить легко.

Фасады выдвижных ящиков крепятся в последнюю очередь. Проще их закрепить на нужном уровне, чем перекручивать направляющие, чтобы опустить выше или ниже ящик.

Крепеж спинок также стоит отложить «на потом». Они несут больше декоративную роль и их стоит крепить, когда весь каркас кровати собран и выставлен по уровню.
