На какой же глубине нужно прокладывать трубы канализации?
По этому поводу на строительных форумах идут споры. Хотя в пункте 4.8 СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» все сказано достаточно четко
Определение наименьшей глубины заложения канализационных трубопроводов основывается на анализе эксплуатационного опыта сетей в данном регионе. В случае отсутствия данных о прежней эксплуатации, рекомендуется принять минимальную глубину заложения лотка трубопровода. Для труб диаметром до 500 мм это значение составляет 0,3 м, а для труб большего диаметра – 0,5 м, что обеспечивает более надежную защиту от проникновения замороженного грунта. Тем не менее, необходимо учитывать глубину проникновения нулевой температуры в грунт, которая должна составлять не менее 0,7 м от верха трубы, измеряемой от отметок поверхности земли или планировки.
Наименьшую глубину заложения коллекторов с постоянным (малоколеблющимся) расходом сточных вод необходимо определять теплотехническим и статическим расчетами
Тут присутствует формулировка «глубины проникания в грунт нулевой температуры», а это ни что иное как глубина промерзания грунта.
Узнать глубину промерзания можно из многих нормативных документов. Наиболее близок инженерным сетям СНиП 2.01.01-82 «»Строительная климатология и геофизика». И хотя взамен этого документа уже вышел новый СНиП 23-01-99* «Строительная климатология» карта зон промерзаний осталась только в старом советском СНиП.
Для города-героя Москвы глубина промерзания соствляет 1,4 метра, для Санкт-Петербурга — 1,2 метра, а для Сочи — менее 80 сантиметров. Возьмем «небольшую» трубу диаметром 200 мм. Для нее нужно отнять от глубины промерзания 0,3 метра. Произведя несложное арифметическое вычисление, получаем минимальную глубину лотка канализационной трубы Ду200 — 1,1 метра. Для Москвы. Наглядно — на чертеже:

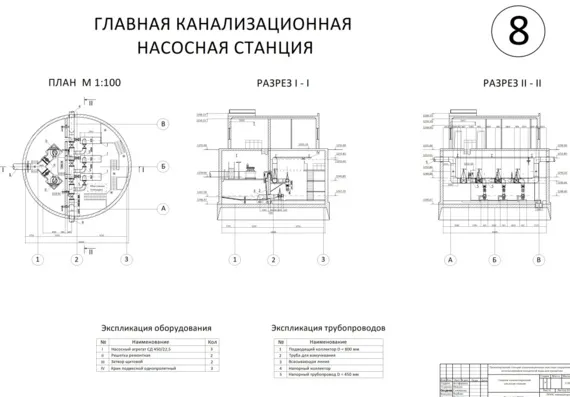

Именно так трубы и нужно прокладывать.
Теперь о печальном. О том как трубы прокладывают на самом деле. Если дело касается каких-то капитальных объектов — то все хорошо. Обязательна государственная или негосударственная экспертиза, да и проекты для серьезных объектов делают серьезные проектировщики.

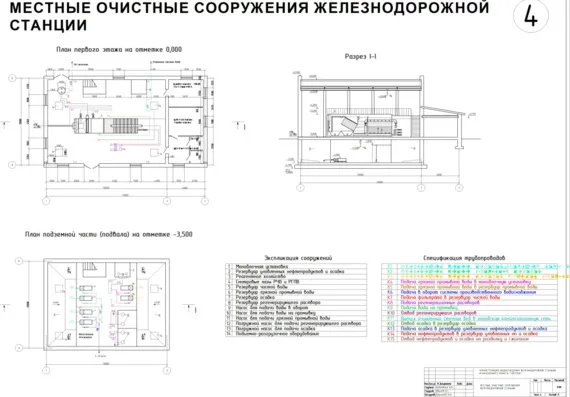

То ли дело — частный дом. Практически во всех инструкциях к небольшим очистным сооружениям типа Топас, Биофлуид и тд черным по белому написано — труба канализации из дома должна выходить на глубине 0,5 метра. Иначе труба просто не попадет в приемное отверстие очистных. СНиП предусматривает и такие случаи прокладки — с обязательным утеплением.
…Трубопроводы, укладываемые на глубину 0,7 м и менее, считая от верха трубы, должны быть предохранены от промерзания и повреждения наземным транспортом.
На практике канализационные трубы утепляют или обогревают крайне редко. Монтажники говорят о том, что ничего не замерзнет, ссылаются на свой огромный опыт и глобальное потепление. Поэтому зимой интернет множится многочисленными вопросами и подробными инструкциями о том, что же делать если труба канализации замерзла.
Больше полезной информации:
- Проект водоснабжения и канализации квартиры.
- Проект отопления квартиры.
- Проект электрооборудования и освещения квартиры.
- Проект вентиляции и кондиционирования квартиры.
- Проект слаботочных сетей квартиры.
-
Вентиляция сети канализации.
На какой же глубине нужно прокладывать трубы канализации?
У нас вы всегда можете получить бесплатную консультацию:
Заходите к нам в Instagram Напишите нам в Whatsapp Напишите на [email protected] Позвоните нам +7 499 6772176 Оставить заявку на проектирование
От чего зависит глубина
В СНиП перечислены некоторые факторы, влияющие на определение заглубления, которые нужно учитывать при погружении в грунт водопроводной линии, к ним относятся:
- Глубина залегания кессонного колодца над источником забора воды. Данный фактор оказывает влияние на расположение точки вхождения трубопровода в грунт через стенки кессона, обычно напорную трубу монтируют как можно ближе к поверхности дна.
- Степень кольцевой жесткости материала изготовления трубопровода влияет на его устойчивость к давлению грунта на стенки, которое может привести к повреждению трубопровода. Фактор необходимо учитывать при прокладке пластиковых водопроводных трубопроводов больших диаметров, предельное заглубление которых не превышает 8 метров.
- Характеристики грунта (рыхлый, глинистый, каменистый), наличие растительного покрова, присутствие и уровень грунтовых вод.
- Установка тепловых изоляторов или электрического кабеля для подогрева воды внутри труб или снаружи водопровода позволяет существенно уменьшить заглубление, для его точного определения в этом случае требуется проводить сложные расчеты.
- Место расположения точки ввода наружной магистрали в дом через его фундамент — чем она ниже, тем больше глубина заложения водопровода.
- Температура воды в источнике водозабора.
- Климатические условия региона — нижний температурный предел в зимнее время и наивысшая температура летом, количество выпадающих осадков.
Рис. 3 Карта промерзания грунта России
С чего начать работы
Для проведения землеройных работ в первую очередь необходимо определиться с технологией выемки грунта, которая включает в себя ручные и механические способы.
При рытье траншеи под водопровод в основном используют спецтехнику — ручная выемка больших объемов грунта экономически нецелесообразна, она отнимает много сил и времени и стоит в 2 раза дороже, если нанимают рабочих со стороны, а не пытаются откапывать ров своими руками.
Для закладки трубопровода на небольшие глубины до 1 метра применяют бытовые мотоблоки со специальными ленточными (цепными) насадками, траншеекопатели или грунторезы, имеющие небольшие габариты и массу, ширина рва при этом составляет 15 — 20 см. При использовании специальной техники для рытья траншей — бар, осуществляющих извлечение грунта ленточным или цепным механизмом с лопатками, достигают глубину выемки до 2-х метров при ширине канала около 30 см.
Если водопровод заглубляют на расстояние больше 2-х метров, параметры ширины и глубины траншеи возрастают, применяемые для прокапывания на большие глубины мини-экскаваторы формируют ров шириной около 50 см.
Рис. 6 Специальная техника для рытья траншей: мотоблок, траншеекопатель, баровая насадка, мини-экскаватор
Как рассчитать глубину прокладки водопроводных труб
Глубина закладки водопроводных труб подвергается влиянию множества факторов. Основополагающим параметром, определяющим глубину заложения трубопровода, будет уровень промерзания почвы в наиболее холодное время года. Это значит, что даже при максимально сильных морозах температура жидкости в трубе не должна опускаться ниже 0 градусов.
Итак, можно выделить несколько следующих параметров, влияющих на определение глубины заложения труб водопровода:
- Температурный режим в соответствующем регионе в зимнее и в летнее время.
- Характеристика структуры грунта (рыхлая, твердая, глинистая, каменистая).
- Наличие покрова растительности на земле.
- Температура воды, циркулирующей через водопровод.
- Количество солнечного света (часов в день, дней в году).
- Отдаленность и наличие грунтовых вод.
- Количество выпадающих осадков в регионе.
Определять необходимые для ремонтных работ параметры можно с помощью современных технологий и методов. Это даёт возможность выполнить необходимые расчёты и получить точный до десятых долей метра результат.
Неглубоко заложенный водопровод в отдельных регионах зимой просто перестанет функционировать
Как копать траншею под водопровод
При проведении земляных работ желательно соблюдать следующие основные рекомендации:
- Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
- Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
- Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
- Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль — они должны находиться на расстоянии не менее 1,5 метра друг от друга.
Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:
- У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
- Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
- При помощи спецтехники выкапывают траншею нужной глубины шириной 20 — 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 — 3 м. от места раскопок во избежание обрушения стенок.
- После прокапывания канала на его дно засыпают слой песка толщиной 5 — 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.
Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники
- Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 — 50 см.
- В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
- Подсоединение трубопровода в зависимости от материала изготовления производят разными способами — если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
- После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.
Морозное пучение
Морозное пучение – это деформация почвы при замерзании и оттаивании, оно зависит от количества воды содержащейся в грунте, чем ее больше, тем выше уровень пучения.
- Низкий показатель увеличения объема у песчаных грунтов.
- Каменистые и скалистые почвы сводят фактор пучения к нулю.
- Какое влияние имеет снежный покров.
- Чем больше снега, тем ниже уровень промерзания.
- Владельцы частных домов наносят вред строению и почве, расчищая территорию рядом с домом от выпавшего снега. В итоге получается неравномерное промерзание. Земля получает возможность промерзнуть, увеличиться в объеме и повредить фундамент. В период потепления почва будет оттаивать неравномерно, соответственно просыхать и прогреваться также неравномерно.
Тонкости подвода воды к дому зимой
Водопровод обычно подключают во время строительства дома, чтобы не испытывать проблем с водой, при индивидуальном водоснабжении водозабор производят из колодцев или скважин погружными (в большинстве случаев) или поверхностными электронасосами. При подводке воды нужно обратить внимание на следующие факторы:
- Для водопроводной системы лучше использовать ПНД трубы, имеющие высокую прочность и простое соединение компрессионными фитингами. Водопроводная труба ПНД реализуется в бухтах значительной длины, при укладке она не должна иметь стыков на всем пути следования. Фитинговое соединение производится только в двух точках: на оголовке скважины при присоединении к напорной трубе электронасоса и в жилом доме при подключении к домашней водопроводной линии. Таким образом, обеспечивается высокая герметизация линии на всем протяжении, а возможные места утечек на стыках легко доступны в кессоне и дома.
- Кессонный колодец должен быть ниже залегания водопровода, если это расстояние слишком велико и расходы на глубокий кессон существенны, водопровод придется утеплять и поднимать выше. Чтобы не проводить сложных расчетов утеплителя, лучше поместить внутрь трубопроводного канала электрический кабель. Данное решение позволит поддерживать температуру внутри линии выше точки замерзания при минимальных расходах электроэнергии, а опускание кабеля по напорной трубе в скважину на некоторое расстояние предотвратит и ее возможное замерзание. При этом не понадобится утеплять стенки кессона на зиму, оголовок скважины и сам водопровод скорлупой из пенопласта или пеноплекса – данное решение (использование электрокабеля) может быть более эффективным и даже экономически выгодным.
Рис. 10 Уложенные в траншею водопроводные коммуникации
Использование электрокабеля в системе забора воды из колодца при малом расстоянии трубопровода от поверхности земли также намного эффективнее для предотвращения замерзания напорной трубы, чем утепление стен и колодезного отверстия тепловыми изоляторами.
Изоляционные материалы с низкой теплопроводностью в утепленном колодце не предотвращают замерзание воды в напорной трубе при низких температурах (они увеличивают время до кристаллизации). В отличие от теплоизоляторов, нагревающий кабель эффективно справляется задачей обогрева при минимальном электропотреблении – от него требуется только поддержание температуры воды в линии чуть выше 0º С, а не ее кипячение. На строительном рынке широко представлены саморегулирующиеся устройства, автоматические изменяющие энергопотребление и нагрев в зависимости от температуры протекающей жидкости.
( 1 оценка, среднее 4 из 5 )
Чем лучше утеплить водопроводную трубу на улице?
Для утепления водопроводной трубы на улице можно использовать различные материалы в зависимости от условий эксплуатации и климатических условий.
Если труба проходит по земле или залегает на мелкой глубине, то можно использовать утеплитель из минеральной ваты, которая закрепляется на трубе специальными крепежными элементами. При этом необходимо обеспечить герметичность всех соединений и швов утеплителя, чтобы избежать промерзания трубы.
Если труба находится внутри помещения, но близко к наружной стене или находится в незаправленном чердаке, то можно использовать трубную изоляцию из пористого полимера, например, пенопласта или пенополиэтилена. Такой утеплитель легко надевается на трубу и закрепляется лентами или пластиковыми скобами.
Также существуют готовые трубные оболочки из различных материалов, например, из резины, которые могут устанавливаться на трубы диаметром до 200 мм. Такие оболочки легко надеваются на трубу и закрепляются с помощью зажимов.
Стоимость утепления водопроводной трубы зависит от выбранного материала и площади поверхности трубы. Также необходимо учитывать стоимость работы по монтажу и закреплению утеплителя. Стоимость может варьироваться от нескольких сотен до нескольких тысяч рублей.
