В этой статье мы покажем, как сделать угловую кухню своими руками. Мы расскажем о необходимых расчетах и проектировании гарнитуры, а также предоставим схему углового шкафа кухни и другие чертежи для его изготовления. Если вы хотите создать удобную и функциональную кухню, то эта статья для вас!

Чертеж углового кухонного шкафа и тонкости сборки

Чертежи разных моделей такой мебели сейчас найти не проблема. Главное чтобы размеры четко подошли для вашего случая. Люди, которые делают мебель на заказ, всегда отталкиваются от конкретных условий и под каждый заказ рисуют свой эскиз. По этому же пути я рекомендую идти и вам.

Ориентировочные размеры трапециевидного навесного шкафа.

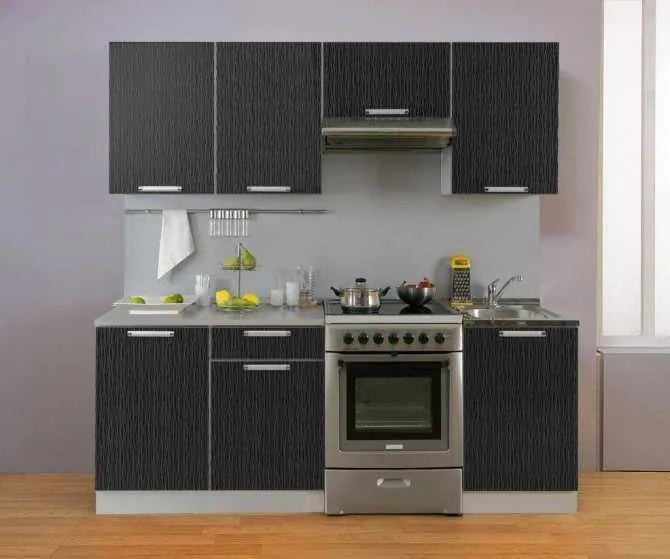

Проект заводского гарнитура с соотношением нижнего и верхнего блоков.

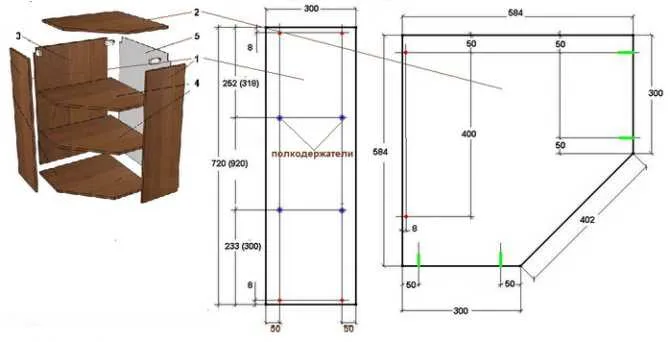

Когда эскизы вашего будущего шкафа готовы, нужно разложить всю конструкцию на части и расписать каждую. Этот список называют детализацией конструкции

Здесь важно не забыть о толщине листов, большинство любителей забывает об этой «мелочи», она колеблется от 16, до 21 мм. Но перед этим определитесь с материалом

Иллюстрации	Рекомендации

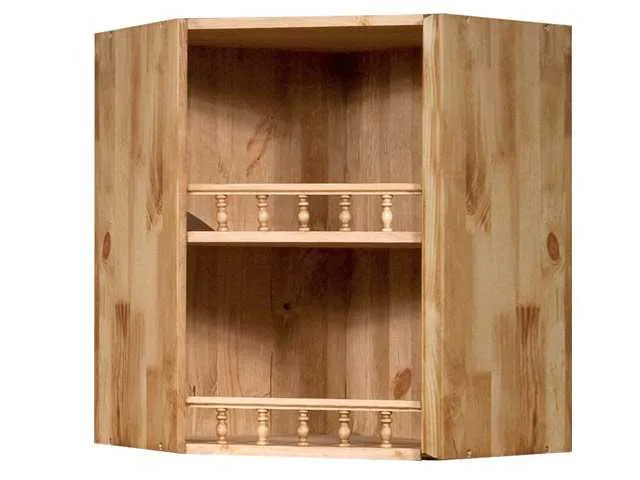

	Дерево. Материал хороший, если брать сосну или липу, то обойдется не дорого, но как бы вы не старались залакировать или покрасить шкаф, в любом случае будет заметно, что это самоделка. То же самое касается шкафов из фанеры и не обработанных мебельных плит.
	МДФ. Ламинированные плиты МДФ считаются экологически чистым, прочным материалом, но качественный материал обходится дорого, поэтому начинающему мастеру за них браться не стоит.
	ЛДСП. Ламинированные плиты ДСП как нельзя лучше подходят для самостоятельной сборки мебели. Стоят они приемлемых денег, обрабатываются легко и если хорошо заламинировать торцы, то служить такая мебель будет долго.

Резать самостоятельно ламинированные плиты я вам не рекомендую, слишком велика вероятность получить сколы на кромке, закажите порезку в мастерской. Плюс в ближайшей мебельной мастерской вам не только нарежут материал по размеру, но еще и качественно заламинируют торцы.

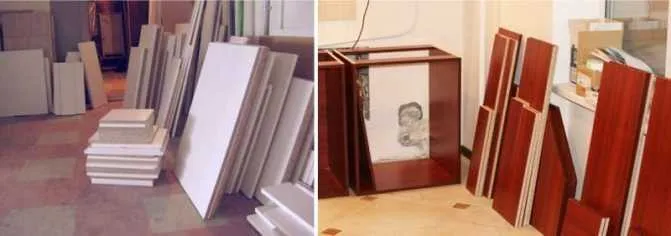

Нарезку плит и ламинирование торцов лучше заказать в мебельной мастерской.

Из электроинструмента вам понадобится только хороший шуруповерт сверло «Фортснера» для врезки мебельных петель и сверло под конферманты. Коробку можно собрать на металлических уголках, но это будет некрасиво, лучше использовать конфирманты, принцип соединения показан на фото снизу.

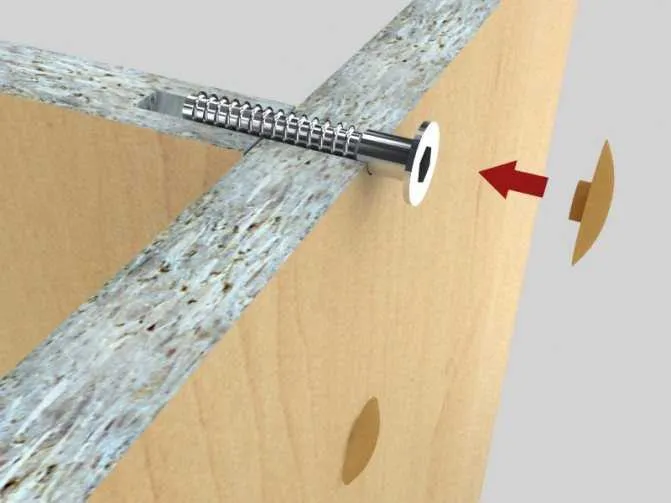

Принцип соединения плит конфирмантами.

Ставить короб непосредственно на пол не стоит, кухня помещение влажное и ламинированные плиты на полу деформируются. Короб желательно установить на регулируемые пластиковые ножки, так вы не только защитите мебель от влаги, но еще сможете регулировать ее по горизонту.

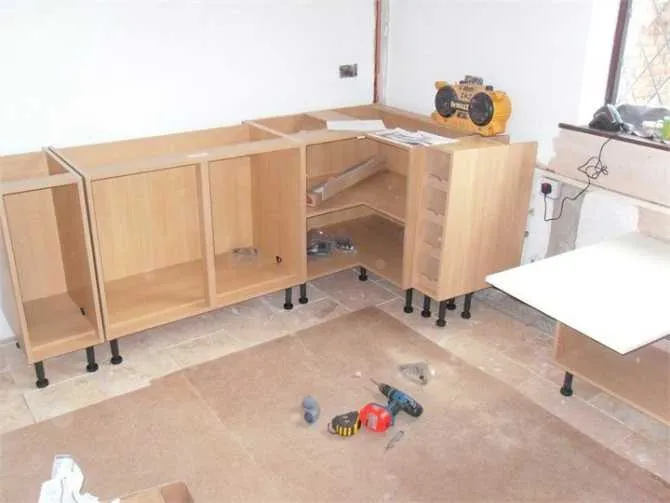

Кухонную мебель желательно устанавливать на ножки.

Для врезки мебельных петель вам понадобится сверло Форстнера. Работать им просто – вставляете в шуруповерт и делаете ложе под головку петли. Фирменные мебельные петли продаются с лекалами под врезку, так что с разметкой вы справитесь.

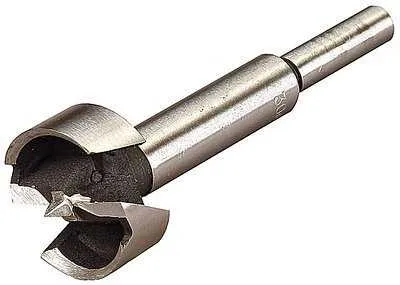

Для обустройства ложе под петли необходимо сверло Фортснера.

Ламинированную столешницу следует заказывать отдельно, а вот мойку можно врезать своими руками. На упаковке любой раковины есть лекала для ее врезки вам достаточно вырезать ножницами этот шаблон и по нему электролобзиком вырезать отверстие в столешнице. Дальше края обрабатываете силиконом и на скрепах монтируете раковину.

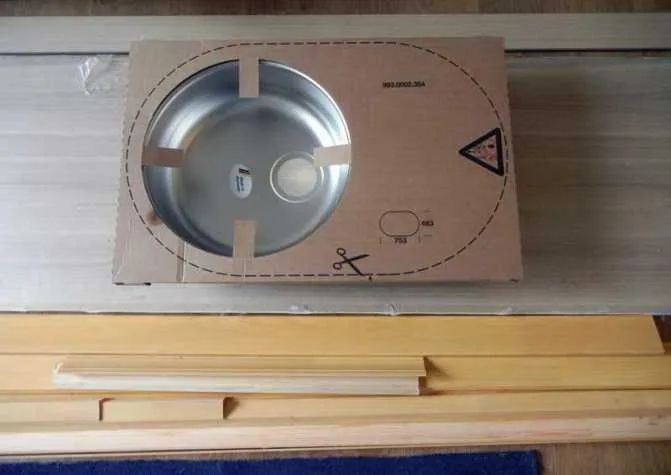

На коробке любой качественной мойки есть шаблон для ее врезки в столешницу.

Холодильник

Куда поместить холодильник при угловой планировке? Часто этот вопрос ставит в тупик, ведь в маленьком помещении для большой техники место найти достаточно трудно.

Существует несколько вариантов решения данной проблемы:

Небольшой встроенный холодильник в навесном или напольном положении. Конечно, такая техника не является очень вместительной, однако отлично подойдет для самых маленьких помещений.
Угловой холодильник – его не часто встретишь на практике, однако с точки зрения функциональности и стиля такая встроенная техника даст фору многим другим вариантам, в том числе с точки зрения стиля. Единственный минус – такой холодильник, скорее всего, придется заказывать по индивидуальным меркам, что может значительно увеличить его стоимость.
Самый распространенный вариант – стандартный холодильник в одном из концов кухонного гарнитура: подойдет во всех случаях, главное, чтобы это позволяла площадь помещения.

При размещении холодильника всегда нужно учитывать правило треугольника: мойка должна находиться между холодильником и плитой, причем между каждым из трех элементов должна быть хотя бы одна столешница – такое расположение является максимально удобным и функциональным.

Самостоятельное изготовление

Тем. кто с компьютером на «вы», остается сделать чертеж своими руками. Потребуется самый элементарный набор инструментов: карандаш, линейка и лист ватмана.

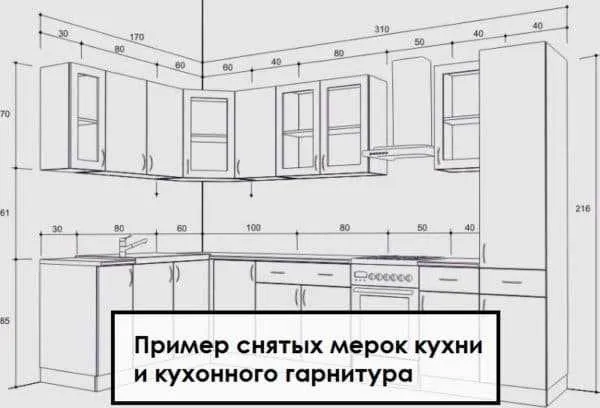

Снятие мерок

Этот этап необходим как для самостоятельного, так и виртуального эскиза. При его изготовлении необходимо придерживаться определенного масштаба. Предпочтение стоит отдать варианту 1:10.

Измерить основные параметры помещения, учитывать не стандартные размеры.
Начертить периметр кухни. Указать точные размеры стен и простенков, причем делать это надо в разных точках помещения: у самого потолка и на полу. Возможные расхождения отмечать на эскизе. Это поможет в дальнейшем избежать проблем с размещением и перекосами. За основу берутся меньшие размеры, учитывайте толщину столешницы из ДСП или другого материала.
Обязательно отмечаются места расположения инженерных коммуникаций: газ, канализация, электричество. Указать размещение розеток и вентиляционных отверстий.
Обозначить дверной и оконный проемы.

Оптимальная единица измерения – 1 мм.

Без каких размеров не обойтись:

Длина и ширина помещения.
Расстояние от пола до потолка – высота гарнитура, от пола до подоконника, от пола до вентиляционного отверстия, между стенами, от угла до окна, между стеной и различными трубами (газовой, водопроводной и т.п.).

Как сделать угловой стол-мойку на кухне-хрущевке

Отличительная особенность – глухая стенка (фальш-панель) со стороны примыкания левого «крыла» нижнего ряда гарнитура. К фальш-панели крепится фасад на специальные петли 180гр (они так и называются – петли для фальш-панелей).

Достаточно сделать ширину фальш-панели больше глубины примыкающих модулей на 20-30мм, а также сделать «проставыш» между фальш-панелью и боковиной приставного модуля такой же ширины.

Тогда проблем с блокированием перпендикулярных дверей не будет. Учтите, если планируется устанавливать на фасады объемные ручки, шире чем спроектированный отступ, то выдвижной ящик на приставном модуле может блокироваться, не выдвигаться полностью из-за этого.

В остальном нюансы в конструкции углового стола-мойки прямого вида определяются формой подвода системы водоснабжения. Во внутренней боковине и иногда донышке стола-мойки придется сделать выпилы под трубы нужных размеров. Заднюю стенку ДВП в стол-мойку не ставят.

Схемы угловой кухни

Любая идея всегда возникает в голове. Потом ее переносят на бумагу, а дальше воплощают в жизнь. Какой гарнитур вы бы не придумали, нужно его прорисовать, указать размеры всех частей гарнитура, а потом запускать в производство. Точнее говоря, сначала нужно сделать схему.

С чего же начать? Как говорится, свои идеи есть всегда. Но можно встретить уже готовые варианты, которые вам максимально подойдут. Для этого мы выдвигаемся на визуальный шопинг в специализированные магазины и шерстим в Интернете.

Идей в глобальной сети будет много. Точно так же, как и схем. Поищите схемы угловой кухни с размерами: множество фото с вариантами помогут вам найти наилучший.

Схема кухонного гарнитура с размерами, фото

После выбора обращаемся к специалистам, которые и помогут вашей мечте стать явью. Если вы встретите идеальный вариант в магазине, тогда ее после покупки останется только установить.

Еще возьмите на заметку следующее. Работая над схемой углового кухонного гарнитура, не забывайте и о видах форм угловых гарнитуров: Г-образной и П-образной.

Угловая кухня (схема, чертеж)

В первом случае гарнитур будет расположен вдоль двух перпендикулярно расположенных стен друг к другу. А во втором – вдоль трех стен.

На фото схемы угловой кухни с размерами, и угловое пространство гарнитура тут используется максимально практично: у внутреннего угла нет скошенной границы, а компактная раковина доступна и может использоваться без проблем. Самая дальняя часть мебельного гарнитура будет использоваться, как место хранения посуды.

Схема угловой кухни с размерами фото

В этой планировке не учтена техника: плиту, холодильник, а также другие технические приспособления можно вписать в гарнитур или разместить в другом свободном пространстве вашей кухни.

Расчет размеров и деталировка шкафов

Каждый функциональный компонент гарнитура собирают из отдельных составляющих. Создание подробного чертежа шкафа с указанием размеров компонентов называют деталировкой.

Этот документ понадобится для правильного раскроя ДСП, других листовых материалов. Сводные данные используют при составлении перечня покупок. По чертежу с размерами удобно выполнять сборку.

Деталировка кухонного шкафа.

Для удобства работы используют табличную форму. Чтобы исключить трудоемкие ручные операции, применяют Excel.

По каждой позиции записывают:

наименование;
размеры в мм;
количество.

Если выбраны плиты с ламинатом или на срезе натурального дерева видна текстура, чертежи мебели для самостоятельного изготовления создают с учетом направления линий рисунка. При раскрое необходимо обеспечить соответствие отдельных элементов.

Минимальное отклонение на несколько миллиметров недопустимо, затрудняется сборка. Образуются хорошо видимые неровности на лицевой поверхности. Нужно исключить подобные ошибки на стадии проектирования.

https://youtube.com/watch?v=t-nf5HKDwl8

Как выбрать материалы для изготовления кухни

На кухне на материалы воздействуют пар, влага и повышенная температура. Поэтому каркас кухонного гарнитура выполняют преимущественно из ДСП со специальной влагостойкой пропиткой. Дверки фасада делают из натурального или синтетического шпона. Мебель из МДФ — более редкий вариант. Однако материал приспособлен к кухонным условиям даже в большей мере. Для изготовления кухонных модулей можно использовать и мультиплекс, который состоит из слоев древесины разных пород. В итоге получается мебель с красивой поверхностью и устойчивой структурой. Металлические конструкции для кухни пользуются меньшим спросом, но могут служить много лет, сохраняя привлекательный вид. Возможности для дизайна — весомая причина для использования металла. Однако проблема с изготовлением нужных заготовок делает вариант неудобным для самостоятельного проектирования.

Материалы несущих модулей

Корпусные элементы изготавливают из таких материалов, как ДСП, МДФ, массив дерева и мультиплекс. Лучшие конструкции собирают из натурального дерева. Такие комплекты не портятся от избытка влаги, менее склонные к образованию сколов. Древесину также обрабатывают различными защитными составами. Мультиплекс — материал подешевле, состоит из оклеенных в разном направлении слоев. Это отличное сырье для кухонных условий. МДФ дешевле, чем вышеуказанные варианты, однако тоже практичный и долговечный. Материал представляет собой мелкую древесную стружку, сжатую под высоким давлением. Чтобы обеспечить водонепроницаемость, МДФ-плиты пропитывают смолами. Они также устойчивы к искривлению. Самым дешевым вариантом является ДСП. Он менее экологичный и в большей мере склонный к промоканию, но способен прослужить много лет без ухудшения качеств.

Фасады и фурнитура

Образующие фасад помещения дверцы являются ключевыми элементами дизайна. Их делают из эмалированной пленки, МДФ, ламинированной ДСП, массива дерева и алюминиевого профиля. Встречаются также декорированные рамочные варианты. На фасады из МДФ и ДСП можно наносить пластиковое покрытие. Такая отделка называется постформингом. В любом случае дверцы лучше выбирать из более дорогих материалов. Что касается фурнитуры, то в первую очередь следует определиться с ручками. Наиболее удобным вариантом являются «скобы», однако по-своему хороши ручки в форме квадрата. Можно и вовсе обойтись без этих элементов, и отдать предпочтение фурнитуре push-to-open. В качестве материалов для фурнитуры применяются в основном алюминий, пластик и дерево

Следует также обратить внимание на декоративные варианты. Но для петель и навесов вариант один — прочный металл

Проектирование выкатных ящиков

Существует два типа выкатных ящиков это метабокусы, фактически это системы уже готовых ящиков, и ящик изготовленный индивидуально из ЛДСП. Какой тип выбрать решать вам. Можно сказать лишь, что обычный выдвижной ящик можно изготовить любого размера, тем самым полностью заполнить пространство в шкафу, стандартные конструкции имеют жестко фиксированную величину. Так же к обычному выдвижному ящику удобнее крепить фасад.

При проектировании обычных ящиков следует знать некоторые особенности, связанные с системой выдвижения этих ящиков. Существует два вида это роликовые направляющие и шариковые. Иногда они называются направляющие не полного выдвижения (роликовые) и полного выдвижения (шариковые). Если смотреть на эти системы выдвижения с точки зрения проектирования ящиков, то основное отличие заключено в том, что роликовые направляющие имеют допуск в 1 мм, а шариковые нет. Т.е. ошибаться с размерами для шариковых направляющих не желательно. С практической стороны вопроса у шариковых направляющих есть один недостаток это наличие смазки в механизме, о которую можно испачкаться. В роликовых направляющих смазки нет, соответственно и этой проблемы нет.

Для примера приведу расчет элементов ящика для шкафа шириной 40см. Толщина направляющих, что роликовых, что шариковых в среднем 13мм. Поэтому габаритные размеры ящика получаются ширина 34,2 см длина 50-54 см.

Рис.12. Выдвижной ящик.

Как сделать угловой шкаф на кухню своими руками

Если говорить о том, как сделать угловой шкаф на кухню своими руками и разработать схемы и чертежи, следует уточнить, что придется изрядно попотеть над созданием угловой конфигурации верхних и нижних ящиков. В остальных случаях, процесс не будет существенно отличаться от стандартного проекта, если, конечно, не планируется множество нестандартных решений.

Обычно выделяют два вида угловых тумб: трапециевидная и Г-образная.

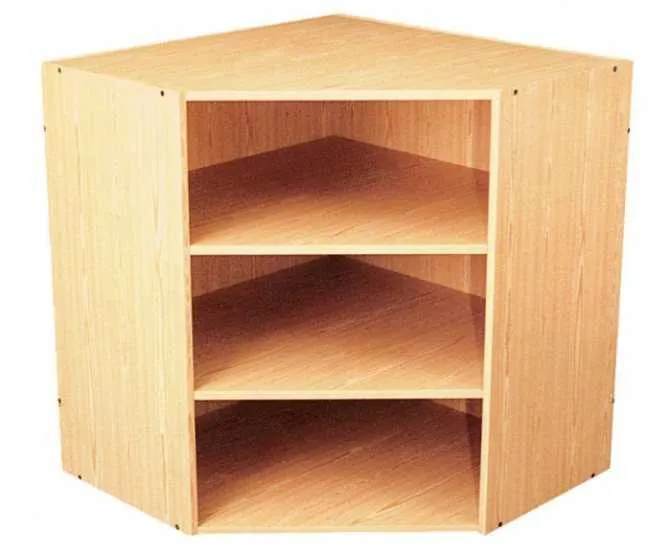

Угловой шкаф может быть не только Г-образный, но и в форме трапеции.

Рассмотрим решение для секции в виде буквы «Г» для нижнего ряда:

размер: 900х900;
боковые стены: 500х722;
верх, низ: 884х884 (вырезается под углом 90о);
нижняя планка: 100х420;
вертикальная планка: 100х806.

Пример чертежа Г-образной угловой тумбы.

Для трапециевидной формы параметры следующие:

размер: 900х900;
боковые стены: 500х722;
верх, низ: 884х884 (вырезается под углом 45о);
нижняя планка: 100х600;
вертикальная планка: 150х806.

Для тумбы трапециевидной формы имеются свои параметры.

Угловые шкафы для верхней части гарнитура рассчитываются аналогично

При вычислении размеров важно учесть толщину боковой стенки. Для листов ДСП она составляет 16-18 мм

Кроме того, для конструкции с двумя фасадами требуется оставить зазор 2 мм, чтобы дверцы могли беспрепятственно регулироваться.

Дверцы углового шкафа должны открываться беспрепятственно.

Сложность воплощения проекта в жизнь также зависит от выбранного материала. Новичкам работать с натуральным дорогостоящим деревом не рекомендуется, лучше получить опыт на более доступном материале. В самом же процессе нет ничего невозможного — нужно немного усердия и выдержки, и тогда все получится.

Как выбрать материал

От материала зависит не только внешний вид шкафа, но и стоимость, срок службы, правила ухода. Выделяют следующие варианты:

Массив натурального дерева выбирают для производства элитной и дорогостоящей мебели. Ценят дерево за экологичный состав, приятную теплую структуру, привлекательный внешний вид и долговечность. Для производства угловых деревянных шкафов используют сосну, березу, ясень, вишню, лиственницу. Из этих материалов создают прямоугольные модели. К недостаткам дерева относят высокую цену и плохую устойчивостью перед влагой. Чтобы дерево не портилось, поверхность обрабатывают специальным защитным лаком и регулярно протирают воском.

Плиты МДФ отличаются доступной ценой и долговечностью, они устойчивы к воздействию влаги и солнечных лучей. Шкафы из МДФ не деформируются, сохраняют привлекательный внешний вид, просты в уходе

Имеют экологичный состав, что важно для семей с детьми. Преимущество в том, что из плит МДФ изготавливают радиусные изогнутые фасады

Такие шкафы отлично сочетаются с дверцами из стекла.

Плиты ДСП походят для изготовления мебели эконом-класса. Материал влагостойкий и прочный, однако со временем теряет внешний вид, яркость и выгорает из-за солнца. При уборке на шкафах остаются разводы и пятна. Чтобы предотвратить выгорание, ДСП обрабатывают защитным слоем из лака или акрила.

Важное значение имеет материал для ручек угловых шкафов. Они должны быть прочными, легко помещаться в руку, не соскальзывать

Выделяют цинк и алюминий — из них легко сделать оригинальные ручки разных форм. Более доступные варианты изготавливают из пластика или акрила. Ручки должны гармонировать с цветом и дизайном кухни.

Что надо учесть

Разрабатывая макет кухни, надо учесть ряд нюансов и следовать определенным правилам.

Если задумали нарисовать проект кухни самостоятельно, то помните, что отталкиваться нужно от соображения функциональности и уже потом надо думать о дизайне

Бытовые приборы и мебель надо разместить в следующем порядке:

холодильник;
мойка;
рабочая зона (рабочий стол);
плита.

Каким бы не был размер кухни и макет, длина столешницы не должна быть меньше 50 см. Это требование эргономики пространства.

Не стоит размещать плиту совсем в углу комнаты – макет маленькой кухни так будет выглядеть, конечно, красивее и рациональнее, но на практике стена постоянно будет испачкана каплями жира.

Расчет размеров мебели

Это самый важный этап из всего проекта, тут нужно напрячь всё своё внимание и сконцентрироваться на деталях. Вам нужно разбить каждый ящик и шкаф, просчитать их в отдельности

Особое внимание по советам специалистов стоит уделять тумбе для варки и для духовки, по их утверждениям это элемент, где новички делают больше всего ошибок при проектировании кухни, которую делают самостоятельно. К чертежу этой части нужно подходить с должным вниманием и концентрацией.

Основным в чертежах мебели является умение разбивать на детали все элементы мебели, а после уметь правильно разделить на составляющие. В этот пример входят:

Боковые стенки.
Задняя панель.
Дверцы.
Полочки.

Если проектируется выдвижной ящик, то его тоже необходимо детализировать, с особым вниманием указывая места расположения мебельной фурнитуры. Главное в этом процессе указать все чертежи точно, так как погрешность в этом деле недопустима

Программное обеспечение Pro100

Этот софт позволяет сконструировать набор корпусной мебели, также с его помощью можно визуально оценить насколько эта индивидуальная мебель будет вписываться в дизайн помещения.

Стоит отметить также возможность составления спецификации со всеми материалами и фурнитурой. При производстве полезной окажется возможность создания не только сборочных чертежей, но и чертежей отдельных составных деталей.

Пример разработки проекта кухонной мебели в программе PRO 100

Дизайн создаваемой мебели может включать в себя криволинейные фасады, что значительно расширяет возможности при работе с клиентами.

Выделим основные преимущества этого программного обеспечения:

Дружелюбный интерфейс. Основы работы программы можно изучить буквально за несколько часов, особенно если посмотреть перед этим несколько обучающих видеороликов;
Высокий уровень трёхмерной визуализации, позволяющий не только создать реальную картинку мебели, но и в лучшем свете преподнести покупателю информацию о совместимости дизайна помещения и создаваемых предметов интерьера. Эта функция увеличивает шансы убедить заказчика в правильности того или иного дизайнерского решения;
Большое количество вспомогательных инструментов, с помощью которых можно ускорить процесс проектирования мебели;
Наличие в библиотеке большого количества типовых модулей, применение которых упрощает работу проектировщика. Существует также возможность редактирования этих стандартных элементов и создания собственных образцов, которые могут быть сохранены и использованы в последующем;
Фотографическое качество готового результата проектирования дополняется возможностью создания теней и регулировки освещённости помещения;
Существует возможность настройки программы для работы с ценами. Для этого необходимо лишь забить необходимую стоимость материалов, и в конце работы программа произведёт адекватное составление сметных работ по созданию индивидуальной мебели.

Нюансы выбора тумбы

Если все еще остались сомнения в том, что же выбрать, стоит разобраться, что же от мебели ожидается:

если необходимо много пространства для хранения — это к тумбам-трапециям;
дверцы можно сделать распашными и даже откидывающимися;
если нужен свободный доступ к дальним уголкам, то это точно не про одинарную дверь;
если необходимо спрятать водонагреватель в тумбе, то для хранения подойдут небольшие поворотные полки;
если там стоит мусорное ведро, то стоит подобрать модель с крышкой или выдвижную;
если нет полок, то лучше купить корзины или присмотреться к выдвижным ящикам;
форма мойки и тумба в целом должны сочетаться с кухней.

С чего начать проектирование кухни

Разработка проекта начинается с создания эскиза, поиска концепции, а затем определяется возможность ее реализации в существующих условиях. Для этого необходимо подобрать размеры основных элементов в соответствии с параметрами помещения.

Размеры кухонного гарнитура и его основных элементов подбираются с учетом параметров помещения

Обмер помещения – что учесть

На первом этапе необходимо подготовить обмерочный план кухни, чтобы наглядно отобразить конструктивные особенности помещения, расположение оконного и дверного проема, труб, стояков, розеток, включателей.

Обмерочный план кухни

Для разработки проекта кухонного гарнитура требуется выполнять ряд измерений.

Таблица 1. Необходимые измерения

Иллюстрация	Описание
Замер №1	Важный показатель – высота потолка (h1 на схеме). Если в помещении имеется натяжной потолок или предполагается его установка, то от значения h1 потребуется отнять 4-5 см. При наличии гипсокартонных потолочных конструкций выполняют два замера: h1 и от пола до гипсокартонной конструкции.
Замер №2	При расположении на кухне газовой трубы также необходимо выполнить ряд измерений: h2 – расстояние от пола до газового крана, L4 – от смежной стены до газопроводной трубы и L8 – расстояние между трубой и стеной, вдоль которой она расположена.
Замер №3	Чтобы определить – не будет ли подоконник мешать установке кухонного гарнитура, необходимо выполнить замеры, на схеме обозначенные как L5 b h3 – первый от угла смежных стен до края подоконника и второй от пола до подоконника. Если значение L5 превышает 60 см, то расстояние от пола до подоконника не измеряют.
Замер №4	С противоположной стороны от стены до трубы выполняют замеры L3 – от угла до газопроводной трубы и L2 – от угла до крайней точки газоотводной трубы. Зная значение расстояний L1, L3 и L4 можно определить диаметр газовой трубы.
Замер №5	На этой же стене и противоположной определяют расположение виртуальной точки, которая образуется при схождении линий с координатами 60 х 81-82 см. (Lвсп. и h всп. на схеме).
Замер №6	При соединении расположенных противоположно виртуальных точек будут получены две длины – от точки до точки и непосредственно между противоположными стенами от угла до угла. Эти две длины сравнивают и выбирают наибольшее, которое будет отображено на эскизе.
Замер №7	К основным размерам относится ширина противоположной от окна стены (L6 на схеме).
Замер №8	Также требуется определить место размещения вытяжного отверстия, выполнив измерения L7 (от угла) и h4 (от пола).
Замер №9	При расположении гарнитура на противоположной стороне – измеряют расстояние от дверного проема до стены (L1доп. на схеме).
Замер №10	При размещении гарнитура вдоль стены, смежной с той, вдоль которой проходит труба отопления, потребуются следующие измерения: L2доп. – от угла до края подоконника, L3доп. – от угла до трубы отопления, L4доп. – от трубы отопления до стены, вдоль которой она расположена.
Замер №11	Полученные замеры отображают на эскизе.

Как правильно сделать все замеры

Размеры кухонных шкафов должны соответствовать параметрам помещения.

Чтобы исключить погрешности, применяют измерение периметра комнаты по 3 уровням:

напольному покрытию;
столешнице (90 см);
среднему росту человека (180 см).

Аналогичным образом по нескольким контрольным точкам проверяют высоту потолков. Расстояния до электрических розеток, выходов магистральных трубопроводов измеряют от угловой линии. Неровности стен компенсируют технологическим промежутком (30-40 мм) до задней стенки корпусной мебели.

При проектировании мебели своими руками в чертежах и схемах надо предусмотреть свободный доступ для обслуживания сантехники, газовых запорных устройств и приборов контроля.

Рекомендуемая схема расположения коммуникаций и электропроводки при установке кухонного гарнитура.

Стандартные размеры типовых элементов (в мм):

высота цоколя (нижних и верхних шкафов) – 150 (850 и 900);
ширина (глубина) напольных и навесных модулей – от 200 до 900 (550 и 300);
толщина столешницы – от 30 до 50.

Торцевые части при необходимости дополняют декоративными вставками, открытыми полками.

Для качественного изготовления мебели фото и чертежи созданных конструкций следует изучить заранее. Дополнительно проверяют соответствие инженерных коммуникаций параметрам встраиваемой техники.

Расположение кухонного гарнитура

Следующий этап для мастера – это отображение на чертеже расположения кухонного гарнитура и формы его основных элементов. В зависимости от типа обустройства и размещения мебели выделяют несколько основных типов планировки:

Линейный вариант расположения, который является наиболее популярным и востребованным среди дизайнеров.
Угловой или Г-образный тип планировки кухонной зоны.
Т-образные кухни – новинка в мире практического дизайна и интерьера.
Нестандартные G-образные виды планировки, которые идеально подойдут для совмещенной кухни.

Двухрядные и островные виды расположения мебельного гарнитура также достаточно известны среди дизайнеров и владельцев квартир (частных домов). Для мебели-трансформера указывают все встроенные дополнительные панели (раскладные столы, встроенные диваны, кресло-диван) в сложенном и разложенном виде. Это необходимо для правильной организации имеющейся площади и оптимального расположения других предметов интерьера.

Этап 3. Подготовка поверхностей и инструментов

Сборка угловой кухни обязательно предусматривает подготовительный этап. Так, все поверхности, вдоль которых будет располагаться мебель, обязательно нужно сделать ровными, а стены в месте стыка гарнитура должны сходиться под прямым углом. Для того, чтобы собрать угловой гарнитур, потребуется не только проработанная детализированная схема, но и соответствующий инструмент:

Молоток;
Плоскогубцы;
Линейка-угольник;
Лобзик и циркулярная пила;
Рулетка;
Нож, шило;
Уровень;
Шуруповерт;
Перфоратор;
Шестигранный ключ для крепежа;
Сверла диаметром 4,5 мм, 7 мм, 8 мм;
Конфирматы (50х7) или саморезы 3х16, 3х30;
Фен или утюг для приклеивания кромки;
Кондуктор (не обязательно, но очень желательно! Сборка будет легкой и качественной).

Совет! Для установки конфирматов в соединяемых деталях вначале засверливаются отверстия, а затем шуруповертом вкручивается крепеж.

Нижние кухонные шкафчики с распашными фасадами (расчет деталей)

Детали:

Бока – 500 х 712 – 2 шт.Дно – 500 х 268 – 1 шт.Полка – 500 х 268 – 1 шт.Верхний цоколь – 80 х 268 мм – 2 шт.Боковые стойки – от габаритной высоты кухонной тумбы необходимо отнять высоту регулируемых ножек: 812 – 100 = 712 мм

Важно!
Высота всех боковых стоек в кухонной мебели одинаковая! То есть, рассчитав высоту одного бока, вы получаете универсальный размер для всех шкафчиков нижнего яруса.

Ширина бока нижней кухонной тумбы согласно стандарту будет 500 мм. Но, если за мебелью есть выступы, счетчики, коммуникации, глубина тумбы уменьшается на их размер.

Дно шкафчика по глубине соответствует ширине бока, то есть – 500 мм. Ширина дна, как видно на эскизе, меньше габаритных размеров тумбы на две толщины ЛДСП. Значит, 300 – 32 (16 +16 мм) = 268 мм.

Важно!
Размер полки равен размеру дна тумбы.

Верхние функциональные планки могут быть 80-100 мм шириной и обладать длиной, равной ширине дна: 80 х 268 мм.

Все остальные нижние кухонные шкафчики рассчитываются точно также, просто необходимо подставлять фактический габаритный размер ящика в уравнение.

Этап 2. Закупаем материалы, делаем карту раскроя, деталировку и заказываем распил

Теперь нам нужно приобрести все необходимые материалы, составить карту раскроя и деталировку, а затем заказать распил. Раскроенный материал будет готов через 2-3 рабочих дня.

Совет! Распиловку лучше заказать в том же магазине, где вы купили ЛДСП, а не в другом месте. Это гораздо удобнее и дешевле – не нужно будет заказывать доставку по 2 раза.

Карта раскроя – это документация, отражающая, какие детали необходимо распилить из листа ДСП. Карта позволяет: увидеть, как можно разложить детали на листе, сколько остатков получится после раскроя, и определить какое количество материала вам потребуется для изготовления углового гарнитура своими руками.

Сделать карту раскроя можно самому в специальных программах, например, в программе Cutting, а можно заказать в том же магазине, где вы купите ЛДСП.

Нюансы при составлении карты кроя таковы:

Навесные модули каркасной мебели лучше сделать из ДСП толщиной 16 мм.
Для модулей, устанавливаемых внизу, на пол, используется ДСП 18 мм.
Ширина навесных шкафов выбирается из стандартного модельного ряда – 200, 250, 300 мм и так далее (размеры кратны 50 миллиметрам).
Чтобы сделать заднюю стенку из ДВП, нужно уменьшить ее габариты по сравнению с параметрами модуля на 4 мм.

Также на этом этапе нужно приобрести петли и подходящие по дизайну ручки.

Совет! Большинство мастеров предпочитают фурнитуру марки BLUM.

Какие есть виды кухни?

Существует множество различных типов кухни, включая:

Угловые кухни – прекрасный выбор для уходящих в угол помещений.
Кухни-студии – подходят для маленьких квартир или однокомнатных квартир.
Открытые кухни – идеальный выбор для просторных и светлых помещений.
Классические кухни – предлагают традиционный стиль и элегантный внешний вид.
Современные кухни – обладают современным дизайном и высокотехнологичными материалами.
Минималистические кухни – предлагают простой и чистый дизайн.
Функциональные кухни – обладают высокой функциональностью и множеством хранилищ.

Конечно, это не полный список, и вы можете найти другие типы кухонь, которые могут подходить для вашего поме

Один из самых популярных видов кухни это угловая кухня. Она идеально подходит для маленьких квартир, когда нужно эффективно использовать пространство. Угловая кухня может быть укомплектована различными модулями и принадлежностями, такими как холодильник, плита, духовой шкаф, мойка и многое другое.

Также популярным видом кухни является кухня-студия. Это комната, в которой кухня и гостиная слиты в одно пространство. Кухня-студия является отличным решением для молодых пар, живущих в маленькой квартире или в квартире-студио. Такая кухня дает возможность эффективно использовать пространство, а также создает атмосферу открытости и простора.

Еще один популярный вид кухни — это линейная кухня. Она идеально под

Кроме того, существуют также такие виды кухонь, как:

Л-образная кухня: это кухня с двумя рабочими зонами, расположенными параллельно друг другу, формирующими букву «L».
Угловая кухня: это кухня с угловым местом работы, часто используется в маленьких квартирах, чтобы эффективно использовать пространство.
Островная кухня: это кухня с островом, служащим рабочей зоной или местом для приема пищи, расположенным в центре кухни.
Галерейная кухня: это кухня со стендом, проходящим по периметру комнаты и используемым как место для хранения приправ и кулинарных принадлежностей.

Выбор типа кухни зависит от размеров комнаты, личных предпочтений и стиля жизни. Очень важно учитывать практиче

Наличный кабинетный стиль – это вариант, когда кухня имеет форму кабинета со всеми необходимыми элементами, такими как шкафы, ящики и полочки. Она часто используется в небольших квартирах, где нет много свободного пространства. Наличный кабинетный стиль является экономичным и практичным вариантом.

Открытый план – это стиль, когда кухня и гостиная являются одним пространством. Этот стиль характерен для современных интерьеров и позволяет создать иллюзию большего пространства.

Кухня-столовая – это стиль, когда кухня и столовая являются одним пространством, но в нем присутствует специальный зонированный участок для еды.

Классический стиль – это стиль, в котором используется классическая мебель и аксессуа

Существует множество различных типов кухни, включая:

Угловые кухни – прекрасный выбор для уходящих в угол помещений.
Кухни-студии – подходят для маленьких квартир или однокомнатных квартир.
Открытые кухни – идеальный выбор для просторных и светлых помещений.
Классические кухни – предлагают традиционный стиль и элегантный внешний вид.
Современные кухни – обладают современным дизайном и высокотехнологичными материалами.
Минималистические кухни – предлагают простой и чистый дизайн.
Функциональные кухни – обладают высокой функциональностью и множеством хранилищ.

Конечно, это не полный список, и вы можете найти другие типы кухонь, которые могут подходить для вашего поме

Еще один популярный вид кухни — это линейная кухня. Она идеально под

Кроме того, существуют также такие виды кухонь, как:

Л-образная кухня: это кухня с двумя рабочими зонами, расположенными параллельно друг другу, формирующими букву «L».
Угловая кухня: это кухня с угловым местом работы, часто используется в маленьких квартирах, чтобы эффективно использовать пространство.
Островная кухня: это кухня с островом, служащим рабочей зоной или местом для приема пищи, расположенным в центре кухни.
Галерейная кухня: это кухня со стендом, проходящим по периметру комнаты и используемым как место для хранения приправ и кулинарных принадлежностей.

Классический стиль – это стиль

Categories:

Блог

Tags:

угловой шкаф кухня чертеж

Comments are closed
